Грузовой вагон ( )Раскрытие секретов вихревых расходомеров: анализ принципов измерения
2024/5/21 11:28:25
Вид：

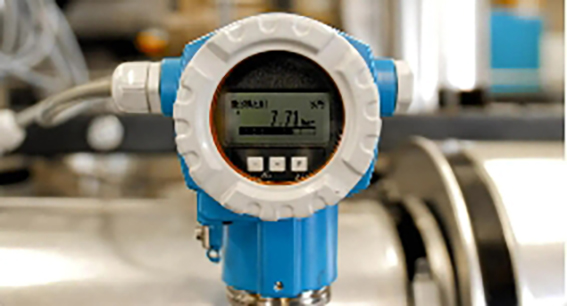

Среди скоростных расходомеров для измерения расхода жидкости вихревой расходомер является жизненно важным инструментом. Этот расходомер широко используется в промышленных трубопроводах для измерения расхода сред, будь то газ, пар или жидкость. Благодаря своим улучшенным характеристикам и хорошей совместимости с системами РСУ вихревой расходомер считается очень эффективным расходомером. Ниже будет проанализирован принцип работы вихревого расходомера и его применение в промышленном производстве.
Вихревой расходомер состоит в основном из трех ключевых компонентов: генератора вихрей, детектора частоты и преобразователя сигналов. Функции этих компонентов весьма разнообразны. С одной стороны, они могут выводить сигналы 4–20 мА постоянного тока, а с другой стороны, они также могут выдавать сигналы импульсного напряжения. Принцип измерения заключается в размещении обтекаемого тела нежидкостного типа в вертикальном направлении потока текущей жидкости, а затем разделения жидкости в соответствующем интервале потока для образования чередующихся вихревых столбов. Частота появления этих вихревых столбов пропорциональна средней скорости потока в трубопроводе, имеет регулярность и асимметрию, число проявляется парами, а направление вращения вихрей с обеих сторон противоположно.
Вихревой расходомер использует детекторное устройство для измерения частоты вихря и расчета скорости потока жидкости. Выразив эти параметры через среднюю скорость потока, частоту образования вихрей и ширину фронтальной части вихрегенератора, можно получить формулу: f=Sr×v/d. Среди них Sr представляет собой функцию числа Рейнольдса, и его значение варьируется в зависимости от свойств жидкости. Вихревые расходомеры могут измерять скорость потока в различных однофазных средах, включая положительный поток газа, поток жидкости и поток газа. Жидкость должна существовать в одной фазе, чтобы гарантировать точность измерения, поскольку присутствие смешанной фазы жидкости может поставить под угрозу точность измерения.
Критерии прямолинейного участка трубы имеют решающее значение для установки вихревого расходомера. Различные типы расходомеров имеют разные требования к прямому участку трубы, но для большинства из них требуется, чтобы длина прямого участка трубы была в 5–3 раза больше соответствующего диаметра трубы. Длина прямого участка трубы имеет решающее значение для точности измерений и стабильности расходомера. Для вихревых расходомеров более подходящей длиной является 20D спереди и 5D сзади. Качество прямого участка трубы имеет решающее значение для нормальной работы и точности измерений расходомера, поэтому в инженерной практике его необходимо строить в строгом соответствии с проектными требованиями.
В промышленном производстве хороший расходомер должен сочетаться с хорошей рабочей средой, чтобы он мог выполнять свою должную роль. Если условия установки ограничены, это может привести к неточным измерениям, что повлияет на эффективность производства. Поэтому при выборе и использовании расходомера необходимо полностью учитывать реальную ситуацию, чтобы обеспечить нормальную работу и точные измерения расходомера.
Вихревой расходомер состоит в основном из трех ключевых компонентов: генератора вихрей, детектора частоты и преобразователя сигналов. Функции этих компонентов весьма разнообразны. С одной стороны, они могут выводить сигналы 4–20 мА постоянного тока, а с другой стороны, они также могут выдавать сигналы импульсного напряжения. Принцип измерения заключается в размещении обтекаемого тела нежидкостного типа в вертикальном направлении потока текущей жидкости, а затем разделения жидкости в соответствующем интервале потока для образования чередующихся вихревых столбов. Частота появления этих вихревых столбов пропорциональна средней скорости потока в трубопроводе, имеет регулярность и асимметрию, число проявляется парами, а направление вращения вихрей с обеих сторон противоположно.
Вихревой расходомер использует детекторное устройство для измерения частоты вихря и расчета скорости потока жидкости. Выразив эти параметры через среднюю скорость потока, частоту образования вихрей и ширину фронтальной части вихрегенератора, можно получить формулу: f=Sr×v/d. Среди них Sr представляет собой функцию числа Рейнольдса, и его значение варьируется в зависимости от свойств жидкости. Вихревые расходомеры могут измерять скорость потока в различных однофазных средах, включая положительный поток газа, поток жидкости и поток газа. Жидкость должна существовать в одной фазе, чтобы гарантировать точность измерения, поскольку присутствие смешанной фазы жидкости может поставить под угрозу точность измерения.
Критерии прямолинейного участка трубы имеют решающее значение для установки вихревого расходомера. Различные типы расходомеров имеют разные требования к прямому участку трубы, но для большинства из них требуется, чтобы длина прямого участка трубы была в 5–3 раза больше соответствующего диаметра трубы. Длина прямого участка трубы имеет решающее значение для точности измерений и стабильности расходомера. Для вихревых расходомеров более подходящей длиной является 20D спереди и 5D сзади. Качество прямого участка трубы имеет решающее значение для нормальной работы и точности измерений расходомера, поэтому в инженерной практике его необходимо строить в строгом соответствии с проектными требованиями.
В промышленном производстве хороший расходомер должен сочетаться с хорошей рабочей средой, чтобы он мог выполнять свою должную роль. Если условия установки ограничены, это может привести к неточным измерениям, что повлияет на эффективность производства. Поэтому при выборе и использовании расходомера необходимо полностью учитывать реальную ситуацию, чтобы обеспечить нормальную работу и точные измерения расходомера.
