Существуют определённые различия между тактовыми схемами и схемами кварцевых осцилляторов. Хотя схема кварцевого осциллятора является своего рода тактовой схемой, не все тактовые схемы требуют кварцевого осциллятора. Основная задача тактовой схемы - это генерация колебательного сигнала, подобного тактовому, с точной синхронизацией, который используется для управления синхронизацией других систем. Схема кварцевого осциллятора достигает этого через колебания кварцевого кристалла. Хотя это и является одной из форм тактовой схемы, это не единственный метод. Тактовые схемы широко используются в таких приложениях, как компьютеры, MP3-плееры, электронные часы и многое другое.

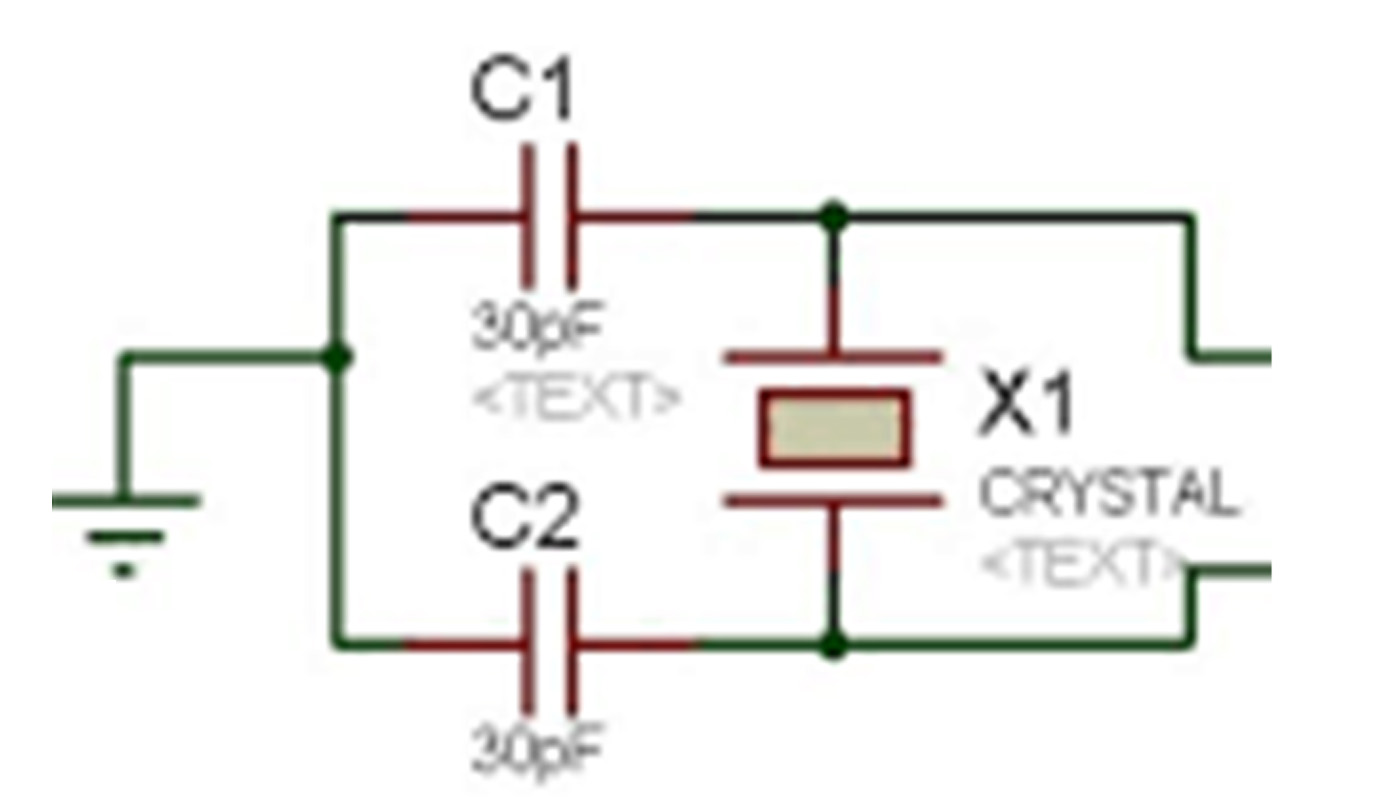

Тактовые схемы

Тактовые схемы основаны на структуре логических схем, где основным компонентом является генератор тактовых сигналов, который производит тактовые сигналы. Эти сигналы регулируются на различные временные интервалы с помощью делителей частоты и счётчиков для управления работой системы. Такие схемы широко используются в различных схемах контроля времени и цифровых схемах. Тактовые схемы не зависят исключительно от кварцевых осцилляторов; они также могут производить необходимые сигналы через другие средства, такие как RC-осцилляторы.

Различия между ними

Разные задачи: Схемы кварцевых осцилляторов производят стабильные частотные сигналы, в то время как тактовые схемы отвечают за создание временных сигналов, которые управляют работой цифровых схем.

Разный принцип: Схемы кварцевых осцилляторов основаны на колебаниях кварцевого кристалла, в то время как тактовые схемы, как правило, основаны на логических схемах.

Разное исполнение: Схемы кварцевых осцилляторов в основном состоят из кристаллов и конденсаторов, в то время как тактовые схемы обычно включают генераторы тактовых сигналов, делители частоты и другие компоненты.

Разные области применения: Схемы кварцевых осцилляторов в основном используются в таких областях, как связь и измерения, в то время как тактовые схемы широко применяются в цифровых схемах и управлении временем.

Состав и проектирование тактовых схем

Тактовые схемы обычно состоят из генератора тактового сигнала, делителя тактов и буфера тактового сигнала. Генератор тактового сигнала производит опорный сигнал, делитель тактов преобразует опорный сигнал в тактовые сигналы с различными частотами, а буфер усиливает и передаёт тактовый сигнал, обеспечивая его надёжную передачу.

Проектирование тактовой схемы включает несколько факторов, таких как стабильность, точность, задержка и энергопотребление. Стабильность тактового сигнала важна, так как необходимо поддерживать постоянство частоты и фазы. Энергопотребление также является ключевым фактором, особенно в портативных устройствах.

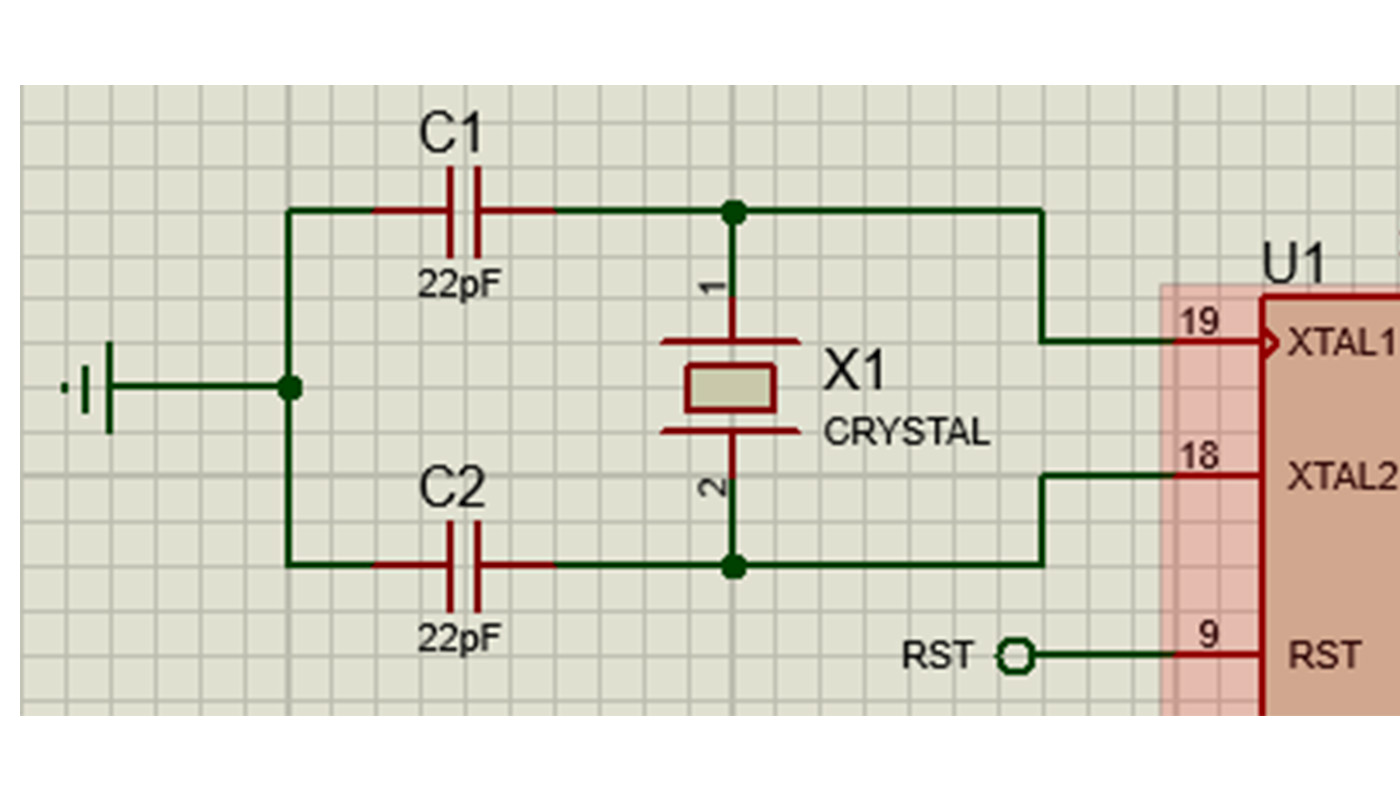

Состав и проектирование схем кварцевых осцилляторов

Основной рабочий принцип схемы кварцевого осциллятора заключается в использовании колебательных характеристик кварцевого кристалла для генерации стабильного и точного частотного сигнала. Основные компоненты включают кварцевый кристалл, конденсаторы и усилители. Кварцевый кристалл играет ключевую роль, создавая частотный сигнал за счёт своих колебательных свойств. Подключенный к источнику постоянного тока, сигнал, создаваемый кварцевым кристаллом, усиливается и формируется усилителем для получения стабильной и высокоточной частотной колебательной формы. Этот тип схем широко используется в таких областях, как синхронизация, измерения и связь, и является ключевым компонентом различных электронных устройств.

Роль конденсаторов в тактовых схемах

В тактовых схемах конденсаторы выполняют несколько функций, таких как фильтрация, поддержание инерции, связь и развязка, а также изменение частоты. Конденсаторы могут уменьшать шум в сигнале и сглаживать колебания напряжения при передаче тактовых сигналов, помогая поддерживать стабильность сигнала.

Применение тактовых схем

Тактовые схемы широко используются в компьютерах, микроконтроллерах и различных цифровых схемах, чтобы обеспечить синхронную работу различных модулей. Через делители частоты и буферы тактовые схемы обеспечивают необходимые тактовые сигналы для системы. Стабильность и точность тактовой схемы имеют решающее значение для нормальной работы системы.

В заключение, хотя как тактовые схемы, так и схемы кварцевых осцилляторов связаны с управлением синхронизацией, они различаются по функциям, методам реализации и областям применения. Понимание различий между ними помогает лучше понять их важную роль в электронных системах.
