Когда дело доходит до небольших электронных устройств, батареи являются ключевым компонентом, и среди множества доступных типов особенно популярны BR2032 и CR2032. В этом посте в блоге мы углубимся в батарею BR2032, обсудим ее характеристики, сравним с CR2032 и рассмотрим технический паспорт на Panasonic BR2032.

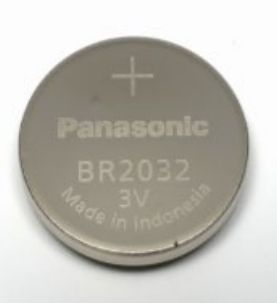

Что такое батарея BR2032?

Один из видов литиевых монетных батареек - это батарея BR2032. Она широко используется во многих небольших электронных устройствах, таких как медицинское оборудование, часы, калькуляторы и брелоки для ключей. Благодаря высокой энергетической плотности и длительному сроку хранения BR2032 является отличным выбором для приложений, требующих надежных и долговечных источников питания.

Технический паспорт Panasonic BR2032

Panasonic - известный производитель качественных батареек, и их модель BR2032 не исключение. Ниже приведен подробный обзор технического паспорта Panasonic BR2032 для батареи Panasonic BR2032.

Ⅰ Электрические характеристики

- Номинальное напряжение: 3В
- Номинальная емкость: 190 мАч (ток разряда 0,03 мА, конечное напряжение 2,0 В)
- Стандартный ток разряда: 0,03 мА
- Максимальный непрерывный ток разряда: 0,5 мА
- Максимальный импульсный ток разряда: 5 мА (максимум 15 секунд)

Ⅱ Физические характеристики

Размер / Габариты: диаметр 20 мм, высота 3,2 мм (0,79Dia x 0,13 H 20,0ммx3,2мм)
Вес: 2,5 грамма

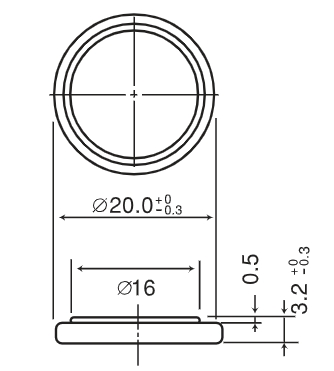

Размеры BR2032

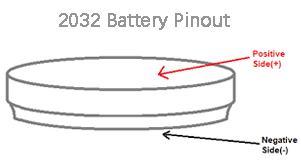

Ⅲ Выводы батареи BR2032

- Батарея показана в боковом виде, напоминающем плоский круглый диск.

- Верхняя поверхность батареи обозначена как "Положительная сторона (+)" и выделена красной стрелкой, указывающей на нее.

- Нижний край батареи обозначен как "Отрицательная сторона (-)" и выделен черной стрелкой, указывающей на нее.

- Метки указывают на полярность батареи: верхняя сторона является положительной, а нижняя - отрицательной.

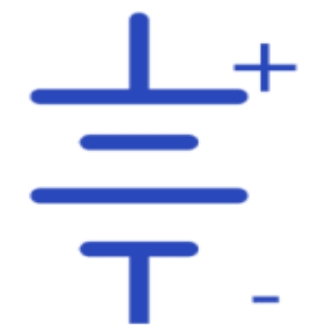

Ⅳ Символ батареи BR2032

- Верхняя линия: Самая длинная горизонтальная линия, отмеченная знаком "+", указывающая положительный вывод.

- Средние линии: Две более короткие параллельные горизонтальные линии, представляющие внутреннюю структуру батареи.

- Нижняя линия: Горизонтальная линия длиннее средних, но короче верхней, отмеченная знаком "-", указывающая отрицательный вывод.

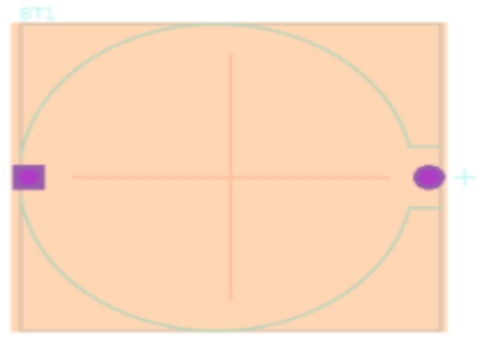

Ⅴ Габариты батареи BR2032

Дизайн габаритов включает несколько ключевых особенностей:

- Форма и размеры: Габариты имеют прямоугольный контур с центральной круглой областью, указывающей, где будет размещена батарея.

- Контактные площадки: Есть две основные контактные площадки для электрических соединений. Слева находится квадратная пурпурная площадка, вероятно, для отрицательного вывода. Положительный вывод обозначен круглой пурпурной площадкой справа.

- Индикаторы размещения: Центральная круглая область отмечена светло-зеленым кругом, вероятно, обозначающим внешний край батареи. В центре круга находятся перекрестья, указывающие на центр размещения.

- Метки и обозначения: В верхнем левом углу имеется метка "ST1", которая может быть обозначением для габаритов. В правой части рядом с положительной площадкой находится маленький светло-голубой крестик, возможно, указывающий на полярность или ориентацию для сборки.

Габариты обеспечивают правильное размещение и пайку батареи BR2032 на печатной плате (PCB).

Ⅵ Рабочие характеристики

Диапазон рабочих температур: -30°C до +80°C
Диапазон температур хранения: -30°C до +80°C
Темп саморазряда: Менее 1% в год при 20°C

Ⅶ Безопасность и соответствие

1. Соответствие RoHS: Да

Соответствие RoHS (Ограничение использования опасных веществ) указывает на то, что батарея BR2032 не содержит определенных опасных материалов, вредных для окружающей среды и здоровья человека. Это соответствие гарантирует, что батарея не содержит таких веществ, как свинец, ртуть, кадмий, шестивалентный хром и определенные антипирены в количествах, превышающих установленные пределы.

2. Сертификация UL: UL1642

Сертификация UL1642 относится к стандартам безопасности, установленным Underwriters Laboratories (UL) для литиевых батарей. Эта сертификация подтверждает, что батарея BR2032 соответствует необходимым требованиям безопасности в условиях электрического, теплового и механического стресса. Она обеспечивает безопасность батареи с точки зрения потенциальных опасностей, таких как перегрев, короткое замыкание и пожар.

Ⅷ Технический паспорт в формате PDF

Скачать технические паспорта и документацию производителя Panasonic - BSG BR2032.

Технический паспорт BR2032

Ключевые особенности

1. Длительный срок хранения: Батареи BR2032 идеально подходят для устройств, которые не используются регулярно, поскольку при правильном хранении они могут сохранять заряд до 10 лет.

2. Широкий диапазон рабочих температур: Эти батареи надежны в различных климатических условиях, поскольку они могут эффективно работать в широком диапазоне температур от -30°C до +80°C.

3. Высокая емкость: С типичной емкостью 190 мАч батареи BR2032 обеспечивают значительное количество энергии для своего размера, что делает их подходящими для энергоемких приложений.

4. Стабильное напряжение: Они поддерживают стабильное напряжение в течение всего цикла разряда, обеспечивая постоянную производительность.

Применение батареи Panasonic BR2032

Батарея Panasonic BR2032 подходит для широкого спектра применений благодаря длительному сроку хранения, высокой емкости и стабильной производительности. Вот некоторые подробные примеры:

1. Медицинские устройства

- Глюкометры: Надежный источник питания для точных и стабильных показаний.
- Термометры: Обеспечивает длительную работу для частых измерений температуры.
- Слуховые аппараты: Обеспечивает стабильное питание, гарантируя постоянную производительность и надежность.
- Портативное медицинское оборудование: Идеально подходит для устройств, требующих надежного питания в критических ситуациях.

2. Резервное питание

- Память CMOS: Поддерживает настройки системы и часы реального времени в компьютерах и других электронных устройствах.
- Часы реального времени (RTC): Обеспечивает точное хранение времени в различных электронных устройствах, даже при отключении основного питания.

3. Автомобильная электроника

- Брелоки для ключей: Питает системы удаленного доступа без ключа, обеспечивая надежную работу в течение длительного времени.
- Системы контроля давления в шинах (TPMS): Необходимо для мониторинга и поддержания правильного давления в шинах, улучшая безопасность автомобиля.
- Автосигнализации: Обеспечивает стабильную работу систем сигнализации, что важно для безопасности автомобиля.

4. Пульты дистанционного управления

- Пульты для телевизоров: Длительное время работы для часто используемых пультов.
- Открыватели гаражных ворот: Обеспечивает надежную работу при повседневном использовании.
- Устройства управления климатом, безопасностью и освещением в доме питаются от систем автоматизации дома.

5. Промышленные приборы

- Измерительное оборудование: Питает точные приборы, используемые в различных промышленных приложениях.
- Датчики: Обеспечивает надежное питание для экологических и охранных датчиков.
- Регистраторы данных: Обеспечивает стабильную работу устройств, которые записывают данные с течением времени, что важно для мониторинга и анализа.

6. Носимая электроника

- Фитнес-трекеры: Долговечное питание для устройств, отслеживающих физическую активность и показатели здоровья.
- Умные часы: Обеспечивает надежную работу носимых устройств и предлагает различные функции помимо отслеживания времени.

7. Системы резервного копирования памяти

- Серверы: Обеспечивает сохранение критически важных настроек системы и конфигураций во время перебоев с питанием.
- Маршрутизаторы и сетевое оборудование: Поддерживает целостность важнейших сетевых настроек, обеспечивая быстрое восстановление после перебоев с питанием.

8. Игрушки и гаджеты

- Электронные игрушки: Обеспечивает длительное время работы детских игрушек, обеспечивая часы игры.
- Маленькие гаджеты: Идеально подходит для небольших портативных электронных гаджетов, которым требуется компактный и надежный источник питания.

Схема батареи Panasonic BR2032

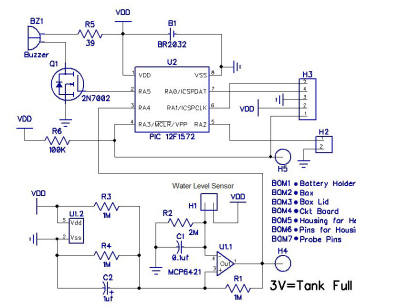

Пример схемы с использованием батареи BR2032 в гостиничной системе

Эта схема использует батарею BR2032 для питания системы контроля и сигнализации уровня воды. Операционный усилитель обрабатывает сигнал датчика, микроконтроллер принимает решения на основе этого входного сигнала, а зуммер и светодиод подают звуковые и визуальные сигналы, когда резервуар для воды заполнен. Этот тип схемы может использоваться в гостиничных водных системах для эффективного контроля и управления уровнями воды. Вот подробное объяснение каждой части и ее работы.

Компоненты

- Батарея BR2032 (B1): Обеспечивает питание 3В для всей схемы.
- Микроконтроллер PIC12F1572 (U2): Центральный процессор, который управляет входом датчика и контролирует выход.
- Датчик уровня воды (Probe Pins): Обнаруживает уровень воды и подает сигнал на микроконтроллер.
- MCP6411 (U1): Операционный усилитель, используемый для усиления сигнала от датчика уровня воды.
- Транзистор (Q1, 2N7002): Используется для управления зуммером.
- Зуммер (BZ1): Издает звук, когда резервуар заполнен.
- Резисторы (R1-R7): Контролируют ток и задают условия работы для компонентов.
- Конденсаторы (C1-C2): Стабилизируют напряжение питания и фильтруют шум.
- Светодиодный индикатор (H2): Показывает статус уровня воды.

Функциональность схемы

1. Питание: Батарея BR2032 обеспечивает 3В для всей схемы.

2. Обнаружение уровня воды:
- Щупы выступают в роли датчика уровня воды.
- Когда уровень воды достигает датчика, это изменяет входной сигнал на операционный усилитель (U1).
- Операционный усилитель обрабатывает этот сигнал и передает его на микроконтроллер (U2).

3. Микроконтроллер:
- Микроконтроллер получает обработанный сигнал от операционного усилителя.
- Он проверяет, заполнен ли резервуар на основе входного сигнала.
- Когда резервуар заполнен, транзистор получает высокий сигнал (Q1).

4. Активация зуммера: Высокий сигнал от микроконтроллера активирует транзистор (Q1), который, в свою очередь, приводит в действие зуммер (BZ1), издающий звук, указывающий на заполнение резервуара.

5. Светодиодный индикатор: Светодиод, подключенный к микроконтроллеру (H2), может использоваться для визуальной индикации состояния резервуара.

Описание принципиальной схемы

1. Подключения питания:
- VDD (3В от батареи BR2032) подается на все выводы VDD микроконтроллера, операционного усилителя и других компонентов.
- Общий провод (GND) является общим для всех компонентов.

2. Вход датчика:
- Вход операционного усилителя подключен к датчику уровня воды.
- Выход операционного усилителя подключается к входному выводу микроконтроллера.

3. Микроконтроллер:
- Обрабатывает, интерпретирует и управляет сигналами, поступающими от датчиков.
- Выводы RA0, RA4 и RA5 используются для ввода/вывода.

4. Схема зуммера:
- Транзистор (Q1) действует как переключатель для зуммера.
- Когда микроконтроллер подает высокий сигнал, транзистор включается, замыкая цепь и запитывая зуммер.

5. Светодиодный индикатор:
- Светодиод, подключенный к микроконтроллеру, показывает состояние уровня воды.

Как заменить батарею BR2032?

Для замены батареи BR2032 выполните следующие подробные шаги:

Инструменты, которые вам понадобятся:

- Маленькая отвертка (если необходимо)

- Новая батарея BR2032

- Чистая ткань или перчатки (по желанию для обращения с новой батареей)

Шаги:

- Найдите отсек для батареи: Определите, где находится батарея в вашем устройстве. Это может быть на задней стороне, боковой или нижней части устройства. Общие устройства, использующие батареи BR2032, включают в себя часы, калькуляторы, пульты дистанционного управления и некоторые небольшие электронные устройства.

- Подготовьте рабочее место: Убедитесь, что поверхность, на которой вы будете работать, чистая и ровная. Это поможет избежать потери мелких винтов или других частей.

- Откройте отсек: Если в отсеке для батареи есть крышка, осторожно открутите винты с помощью маленькой отвертки. Некоторые отсеки могут иметь сдвижную крышку или защелку, которую можно открыть ногтем или небольшим инструментом.

- Выньте старую батарею: Осторожно выньте старую батарею BR2032. Обратите внимание на ориентацию батареи, уделяя особое внимание положительной (+) и отрицательной (-) сторонам. Положительная сторона обычно отмечена и должна быть обращена вверх в большинстве устройств.

- Очистите отсек (по желанию): Если отсек для батареи загрязнен, протрите его чистой тканью. Это гарантирует, что новая батарея будет правильно контактировать.

- Вставьте новую батарею: Возьмите новую батарею BR2032 и вставьте ее в отсек в той же ориентации, что и старая батарея. Убедитесь, что положительная (+) сторона обращена так же, как и раньше. Обращайтесь с новой батареей чистыми руками или в перчатках, чтобы избежать передачи масел с кожи на батарею, что может повлиять на ее работу.

- Закройте отсек: После замены батареи, если требуется, установите крышку отсека для батареи обратно на место. Убедитесь, что крышка надежно закреплена, чтобы батарея не смещалась.

- Проверьте устройство: Включите устройство с новой батареей, чтобы убедиться, что оно работает правильно. Если устройство не включается, проверьте правильность ориентации батареи и правильность закрытия отсека.

Дополнительные советы:

- Безопасность: Всегда обращайтесь с батареями с осторожностью. Не следует прилагать чрезмерное усилие при установке батареи в отсек.

- Утилизация: Правильно утилизируйте старую батарею. Вместо того чтобы выбрасывать ее в мусор, отнесите ее в центр переработки батарей или сдайте в пункт приема опасных отходов.

- Замена: Убедитесь, что заменяемая батарея того же типа (BR2032). Использование другого типа может повредить ваше устройство.

BR2032 vs. CR2032: Основные различия

Батареи BR2032 и CR2032 часто сравнивают из-за их схожего размера и формы, но у них есть существенные различия, которые влияют на их производительность и пригодность для различных приложений.

Химический состав

BR2032 использует химический состав на основе лития и углеродного монофторида (Li/CFx), который обеспечивает более длительный срок хранения и лучшую производительность при высоких температурах. Это делает его особенно подходящим для приложений, где важны долговечность и производительность в условиях высоких температур. С другой стороны, CR2032 использует химический состав на основе лития и диоксида марганца (Li/MnO2), который обеспечивает более высокий начальный разрядный ток. Это делает его идеальным для устройств, которым требуется кратковременный выброс энергии.

Срок хранения и диапазон температур

BR2032 имеет более длительный срок хранения до 10 лет и может эффективно работать в широком диапазоне температур от -30°C до +80°C. Благодаря широкому диапазону рабочих температур и длительному сроку службы он может использоваться в различных климатических условиях в течение длительного времени. В отличие от этого, CR2032 обычно имеет срок хранения около 5-7 лет и эффективно работает в диапазоне температур от -20°C до +60°C. Хотя это достаточно для многих обычных приложений, он может быть менее универсальным в экстремальных условиях, чем BR2032.

Применение

BR2032 идеально подходит для устройств, которым нужен долговечный, стабильный источник питания, таких как медицинские устройства, системы резервного копирования памяти и среды с высокими температурами. Благодаря своей стабильной производительности и длительному сроку хранения он является надежным выбором для требовательных приложений. В свою очередь, CR2032 лучше подходит для устройств, которым требуется более высокий начальный разрядный ток, таких как светодиодные фонари, брелоки для ключей и некоторые электронные игрушки. Способность быстро поставлять энергию делает его хорошо подходящим для приложений, где важна немедленная подача энергии.

Итог

Основные различия между батареями BR2032 и CR2032 заключаются в их химическом составе и эксплуатационных характеристиках. BR2032 использует химический состав на основе лития и углеродного монофторида (Li/CFx), обеспечивающий более длительный срок хранения и лучшую производительность при высоких температурах. CR2032 использует химический состав на основе лития и диоксида марганца (Li/MnO2), обеспечивающий более высокий начальный разрядный ток, что делает его подходящим для устройств, требующих быстрого выброса энергии. Понимание этих ключевых различий позволяет выбрать батарею, которая лучше всего соответствует потребностям вашего конкретного приложения, гарантируя оптимальную производительность и надежность.

Ответы на часто задаваемые вопросы

1. Как долго служит батарея BR2032?

Батарея BR2032 может служить до 10 лет при правильном хранении благодаря длительному сроку хранения. Фактический срок службы в эксплуатации зависит от энергопотребления устройства. В устройствах с низким энергопотреблением, таких как память CMOS и пульты дистанционного управления, она может служить несколько лет. Для более энергоемких приложений срок службы будет короче, но все же обычно дольше, чем у других аналогичных батарей.

2. Могу ли я использовать батарею BR2032 вместо CR2032?

Да, вы можете использовать батарею BR2032 вместо CR2032, так как они имеют одинаковый размер и напряжение. Однако учитывайте конкретные потребности вашего устройства. Если ему требуется высокий начальный разрядный ток, CR2032 может быть более подходящей. Для приложений, требующих длительного стабильного питания, BR2032 является лучшим выбором.

3. Являются ли батареи BR2032 перезаряжаемыми?

Нет, батареи BR2032 не являются перезаряжаемыми. Это первичные литиевые батареи, предназначенные для одноразового использования, и их следует заменить, когда они разрядятся. Для перезаряжаемых вариантов вы можете рассмотреть литий-ионные или другие перезаряжаемые химические источники питания, но убедитесь в их совместимости с вашим устройством.

4. Как утилизировать батареи BR2032?

Правильная утилизация батарей BR2032 важна для защиты окружающей среды. Не выбрасывайте их в обычный мусор. Вместо этого сдайте их в специализированный центр переработки батарей или в пункт приема опасных отходов, или сдайте в пункты переработки, магазины электроники или на местные мероприятия по сбору опасных отходов. Многие розничные продавцы также предлагают программы утилизации батарей.

5. Каков диапазон рабочих температур батарей BR2032?

Батареи BR2032 имеют диапазон рабочих температур от -30°C до +80°C. Этот широкий диапазон обеспечивает надежную работу батареи как в экстремально холодных, так и в горячих условиях, что делает ее подходящей для различных условий и приложений.

6. Какие устройства требуют батареи BR2032?

Батареи BR2032 используются в ряде устройств, таких как:
- Медицинские устройства (глюкометры, термометры, слуховые аппараты)
- Резервное питание для памяти CMOS и часов реального времени
- Автомобильная электроника (системы контроля давления в шинах, брелоки для ключей)
- Пульты дистанционного управления (пульты для телевизоров, открыватели гаражных ворот)
- Промышленные приборы (измерительное оборудование, датчики)
- Носимая электроника (фитнес-трекеры, умные часы)
- Системы резервного копирования памяти (серверы, маршрутизаторы)
- Игрушки и небольшие электронные гаджеты

7. Где можно купить батареи BR2032?

Батареи BR2032 широко доступны и их можно приобрести в различных местах, включая:
- Интернет-магазины, такие как Amazon, eBay и специализированные магазины батарей
- Магазины электроники, такие как Best Buy и RadioShack
- Обычные магазины, такие как Walmart и Target
- Аптеки и хозяйственные магазины
- Напрямую на сайтах производителей батарей (icwhale.com)

8. Как проверить батарею BR2032?

Как проверить батарею BR2032:
- Используйте мультиметр: Установите мультиметр на измерение постоянного напряжения.
- Подсоедините щупы мультиметра к контактам батареи, положительный к положительному, отрицательный к отрицательному.
- Проверьте напряжение: Напряжение полностью заряженной батареи BR2032 должно быть около 3 вольт. Если напряжение значительно снижено, батарею может потребоваться заменить.

9. Есть ли риски безопасности при использовании батарей BR2032?

Батареи BR2032 обычно безопасны в использовании, однако есть несколько моментов, на которые следует обратить внимание:
- Избегайте короткого замыкания: Не допускайте прямого контакта положительного и отрицательного выводов.
- Держитесь подальше от тепла: Избыточное тепло может вызвать утечку или взрыв батареи.
- Держите в недоступном для детей месте: Небольшие батареи могут стать причиной удушья у детей, поэтому держите их в недоступном для детей месте.

10. Как правильно хранить батареи BR2032?

Чтобы правильно хранить батареи BR2032:
- Храните их в прохладном и сухом месте; избегайте чрезмерного тепла и влажности.
- Храните их в оригинальной упаковке: это защитит батареи от повреждений и предотвратит случайное короткое замыкание.
- Избегайте воздействия прямых солнечных лучей: Длительное воздействие солнечного света может привести к ухудшению качества батареи.
