Датчик абсолютного давления во впускном коллекторе (MAP) имеет важное значение в современных топливных двигателях с впрыском, оптимизируя работу двигателя и топливную эффективность с момента его разработки в конце 20-го века. Измерение давления во впускном коллекторе позволяет блоку управления двигателем (ECU) корректировать топливно-воздушную смесь в реальном времени, значительно улучшая управляемость автомобиля и снижая выбросы.

Что такое датчик абсолютного давления во впускном коллекторе (MAP) и как его диагностировать на вашем автомобиле или грузовике

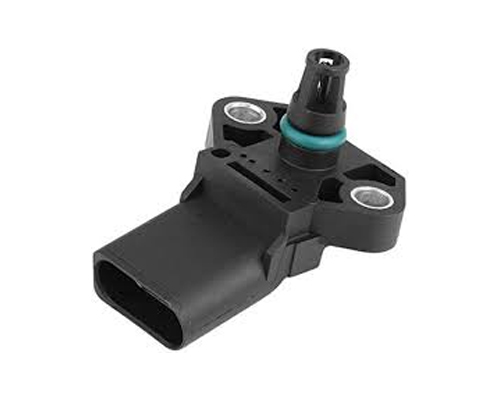

Что такое датчик MAP?

Датчик MAP измеряет давление внутри впускного коллектора двигателя. Электронный блок управления (ECU) использует эту информацию для расчета подходящей топливно-воздушной смеси и корректировки момента зажигания соответственно, обеспечивая оптимальную работу двигателя, топливную эффективность и контроль выбросов.

В отличие от датчика массового потока воздуха (MAF), который измеряет объем воздуха, входящего в двигатель, датчик MAP измеряет давление, предоставляя разные, но одинаково важные данные для управления двигателем.

Как работает датчик MAP?

Расположение и обзор функций

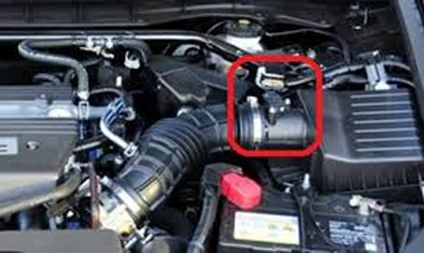

Датчик MAP, установленный в моторном отсеке

Находясь на впускном коллекторе или рядом с ним, датчик MAP играет ключевую роль в управлении двигателем, преобразуя давление в коллекторе в электрический сигнал, который использует блок управления двигателем (ECU).

Подробное описание работы и компоненты

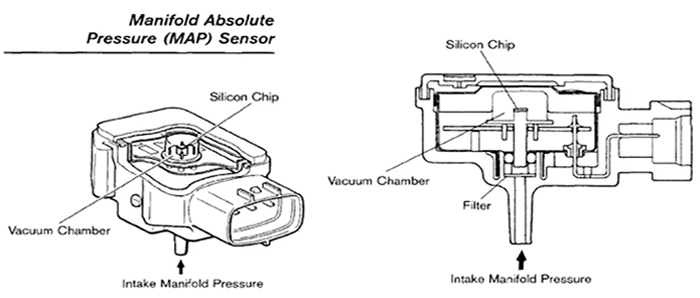

Внутренние компоненты датчика MAP

Вот как работает датчик MAP:

- Обнаружение давления: Датчик содержит диафрагму, которая обнаруживает изменения давления во впускном коллекторе. Эти изменения происходят в зависимости от нагрузки двигателя, положения дроссельной заслонки и внешних условий, таких как высота над уровнем моря.
- Преобразование сигнала: Как только диафрагма чувствует изменения давления, она перемещается, вызывая изменение электрического сопротивления датчика.
- Обработка сигнала: Это изменение сопротивления меняет напряжение или частоту электрического сигнала, выдаваемого датчиком. Тип сигнала зависит от того, является ли датчик аналоговым, цифровым или основанным на частоте.
- Передача данных: Обработанный сигнал затем отправляется в ECU, который интерпретирует эти изменения как показания давления в коллекторе.
- Расчет ECU: Используя эту информацию, ECU корректирует соотношение воздух-топливо и момент зажигания, оптимизируя работу двигателя и эффективность, особенно при изменяющихся нагрузках и условиях работы.

Типы датчиков MAP

Датчики MAP бывают разных типов, каждый из которых подходит для конкретных конфигураций транспортных средств и требований к производительности:

Аналоговые датчики:

Функция: Генерирует непрерывный сигнал напряжения, который изменяется в зависимости от давления в коллекторе. ECU интерпретирует этот сигнал для корректировки подачи топлива и момента зажигания.
Использование: Часто встречаются в старых моделях автомобилей из-за более простой конструкции.
Преимущества: Проще в реализации и обычно более экономичны.
Ограничения: В целом менее точны, что делает их менее подходящими для современных двигателей, требующих более точных данных для эффективной работы.

Цифровые датчики:

Функция: Выдают сигнал с широтно-импульсной модуляцией, представляющий давление в коллекторе серией электрических импульсов, а не непрерывным потоком.
Использование: Предпочтительны в современных транспортных средствах с сложными системами управления двигателем.
Преимущества: Более точны и менее подвержены помехам, повышая надежность показаний.
Ограничения: Обычно более сложны и дороги в производстве.

Датчики на основе частоты:

Функция: Генерируют частотный сигнал, где частота изменяется прямо пропорционально давлению во впускном коллекторе.
Использование: Используются в специализированных приложениях, особенно в высокопроизводительных двигателях.
Преимущества: Обеспечивают быстрые и очень точные измерения, необходимые для приложений, требующих тщательной настройки двигателя.
Ограничения: Менее распространены и могут требовать более сложного программирования ECU для интерпретации.

Иллюстративные диаграммы

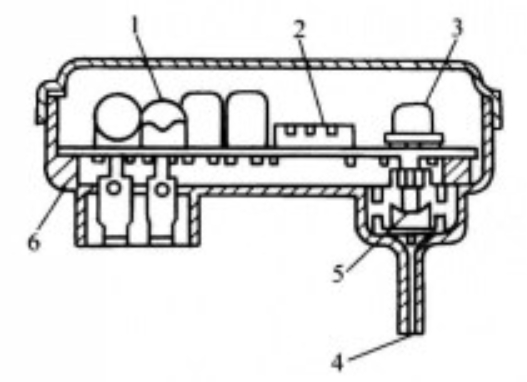

Подробный вид внутренних компонентов датчика MAP

Наклейки, такие как 1: Фильтр, 2: Гибридная интегрированная усилительная схема, 3: Элемент преобразования давления, 4: Давление во впускном трубопроводе, 5: Фильтр, 6: Корпус

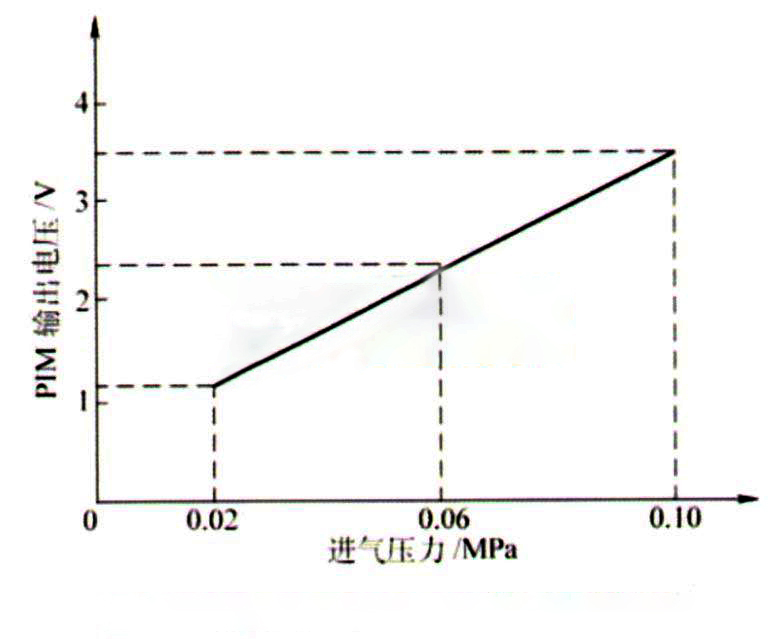

Отклик аналогового датчика MAP на изменения давления во впуске

Пояснение: Этот график четко показывает прямую зависимость между 'Давлением во впуске' (ось X) и 'Выходным напряжением' (ось Y) для аналогового датчика MAP. По мере увеличения давления во впуске выходное напряжение датчика возрастает пропорционально, демонстрируя предсказуемый и постоянный паттерн ответа, характерный для аналоговых датчиков.

Основные функции датчика MAP

Что делает датчик MAP?

Датчик давления во впускном коллекторе, или датчик абсолютного давления во впускном коллекторе, играет важную роль в современном управлении двигателем. Он сообщает блоку управления двигателем (ECU) о нагрузке двигателя по данным о давлении в коллекторе. Эта жизненно важная информация позволяет ECU эффективно управлять несколькими ключевыми функциями двигателя:

Регулировка топливно-воздушной смеси:
ECU использует данные от датчика давления в коллекторе для расчета оптимальной топливно-воздушной смеси. При легких условиях нагрузки используется более бедная смесь для повышения топливной эффективности, в то время как при тяжелых условиях нагрузки используется более богатая смесь для увеличения мощности, обеспечивая, что двигатель работает в идеальном диапазоне топливно-воздушной смеси.

Управление моментом зажигания:
Правильное время зажигания имеет решающее значение для эффективного сгорания и пиковой производительности двигателя. Датчик MAP помогает ECU определить точное время, необходимое для воспламенения топливно-воздушной смеси в цилиндрах, предотвращая детонацию двигателя и повышая отзывчивость.

Регулирование давления наддува:
В двигателях, оснащенных турбокомпрессорами или нагнетателями, датчик MAP контролирует давление наддува. Эти данные позволяют ECU регулировать выходную мощность турбины или нагнетателя, обеспечивая оптимальную производительность без риска повреждения из-за чрезмерного давления.

Контроль выбросов:
Датчики давления map помогают ECU поддерживать подходящую топливно-воздушную смесь, обеспечивая полное сгорание. Это снижает выбросы непрогоревших углеводородов и других загрязнителей, внося значительный вклад в контроль выбросов.

Компенсация высоты:
Поскольку барометрическое давление меняется с высотой, влияя на плотность воздуха и, соответственно, на топливно-воздушное соотношение, датчик MAP позволяет ECU корректировать подачу топлива. Эта корректировка обеспечивает оптимальную работу двигателя на разных высотах.

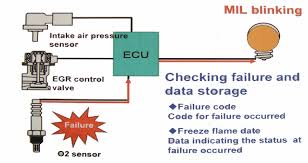

ECU интегрирует данные от различных датчиков, включая датчик MAP, для контроля состояния двигателя и реагирования на операционные проблемы, как показано

Каков обычный диапазон давления в коллекторах?

В атмосферных двигателях давление в коллекторе обычно находится в диапазоне от 20 до 100 кПа, в зависимости от нагрузки двигателя и условий. На холостом ходу давление низкое (около 20-40 кПа) из-за практически закрытой дроссельной заслонки, создающей высокий вакуум. При полностью открытой дроссельной заслонке давление увеличивается до почти атмосферного уровня (90-100 кПа), поскольку в коллектор поступает больше воздуха.

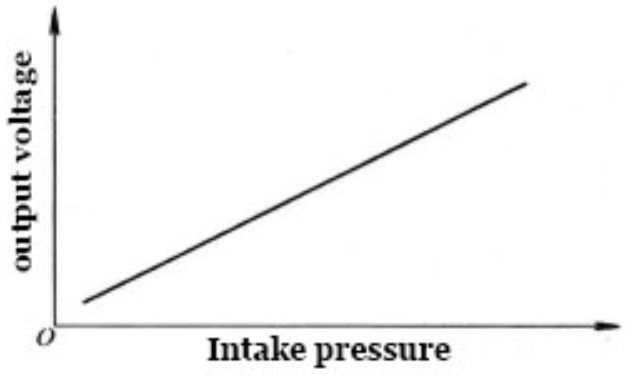

График, показывающий связь между давлением в коллекторе и выходным напряжением датчика, иллюстрирующий, как давления переводятся в электрические сигналы.

В турбонаддувных или наддувных двигателях диапазон давления может быть значительно выше из-за добавленного наддува. Эти двигатели могут иметь давление в коллекторе, превышающее 200 кПа, в зависимости от уровня наддува и характеристик турбокомпрессора/нагнетателя.

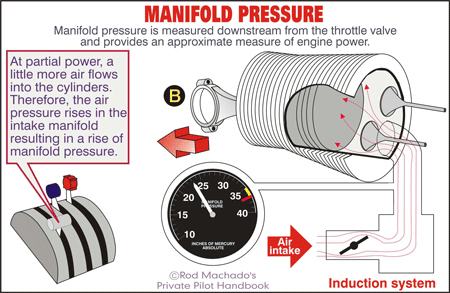

Диаграмма системы наддува, иллюстрирующая точки измерения давления в коллекторе и компоненты в системе двигателя.

Дополнительные факторы, влияющие на производительность датчика MAP

Хотя в основном надежный, некоторые факторы могут влиять на датчик абсолютного давления во впускном коллекторе исполнение, потенциально приводя к проблемам с двигателем:

Утечки вакуума: Утечки в вакуумных линиях, связанных с впускным коллектором, могут вызывать неправильные показания давления, что приводит к ошибочным расчетам топливно-воздушной смеси и плохой работе двигателя.
Электрические проблемы: Проблемы с проводкой или разъемами, связанными с датчиком, могут привести к потере сигнала или неправильной передаче данных в ECU, что заставляет двигатель работать неровно, глохнуть или вызывать загорание индикатора проверки двигателя.
Загрязнение датчика: Со временем датчик может загрязниться маслом, грязью или угольными отложениями, особенно если двигатель имеет высокую степень продувки. Это загрязнение может повлиять на точность датчика, приводя к неправильным показаниям давления.

Распространенные симптомы неисправного датчика MAP

Неисправный датчик map может проявляться несколькими способами, часто влияя на управляемость и производительность транспортного средства:

Нерегулярное поведение двигателя: Неисправный датчик может вызывать слишком богатую или слишком бедную работу двигателя, что приводит к неровному холостому ходу, колебаниям при ускорении или глохнутому двигателю.
Плохая топливная эффективность: Неправильные показания давления могут привести к тому, что ECU подает слишком много топлива, заставляя двигатель работать богато, снижая топливную экономичность и увеличивая выбросы.
Увеличение выбросов: Неисправный датчик может привести к неполному сгоранию, увеличивая содержание непрогоревших углеводородов и оксида углерода в выхлопных газах, что может привести к тому, что транспортное средство не пройдет тест на выбросы.
Индикатор проверки двигателя: Общий признак проблемы с датчиком - загорание индикатора проверки двигателя. Коды неисправностей, связанные с датчиком, можно считать с помощью сканера OBD-II, что помогает точно определить проблему.

Как использовать датчик MAP

Понимание его роли в диагностике двигателя и техническом обслуживании имеет ключевое значение для эффективного использования датчика MAP:

Диагностика двигателя: Мониторьте выходной сигнал датчика с помощью диагностического инструмента или сканера OBD-II для выявления проблем, связанных с топливно-воздушной смесью, моментом зажигания или давлением наддува.
Тестирование датчика: Используйте мультиметр для проверки напряжения датчика или частоты сигнала во время работы двигателя. Если показания выходят за пределы ожидаемого диапазона, датчик может потребовать очистки или замены.
Замена неисправного датчика: Если датчик неисправен, его замена обычно проста. Отсоедините электрический разъем, снимите старый датчик и установите новый, обеспечивая совместимость с блоком управления двигателем (ECU) и техническими характеристиками вашего автомобиля.

Советы по техническому обслуживанию для здорового датчика MAP

Чтобы ваш датчик MAP продолжал работать правильно и предоставлять точные данные в ECU, рассмотрите следующие советы по обслуживанию:

Регулярный осмотр: Периодически проверяйте вакуумные линии, связанные с датчиком, на наличие признаков износа, трещин или отсоединений. Замените любые поврежденные линии, чтобы предотвратить утечки вакуума.
Очистка датчика: Если вы заметили симптомы загрязненного или загрязненного датчика, очистите его подходящим электронным очистителем, следуя инструкциям производителя, чтобы избежать повреждений.
Контроль производительности: Следите за работой вашего автомобиля. Если вы замечаете плохую топливную экономичность, грубый холостой ход или глохнущий двигатель, проверьте датчик профессионалом.
Использование качественных деталей: При замене датчика всегда выбирайте высококачественные оригинальные запчасти (OEM), чтобы обеспечить совместимость и надежность.

Заключение

Датчик MAP имеет важное значение для современного управления двигателем, предоставляя критически важные данные для управления впрыском топлива, моментом зажигания и регулированием наддува. Регулярное техническое обслуживание и своевременная замена неисправного датчика могут обеспечить оптимальную работу двигателя, топливную эффективность и контроль выбросов. Будь вы энтузиастом DIY или профессиональным механиком, понимание роли датчика и поддержание его состояния имеет решающее значение для бесперебойной работы вашего автомобиля.

Часто задаваемые вопросы

1. Какие распространенные проблемы может вызвать неисправный датчик MAP?

Неисправный датчик может вызывать плохую топливную экономичность, неудачи, грубый холостой ход, сниженную мощность и срабатывание индикатора проверки двигателя.

2. Как очистить датчик MAP?

Отсоедините аккумулятор, снимите датчик, опрыскайте его очистителем, дайте высохнуть и установите заново.

3. В чем разница между датчиком MAP и датчиком MAF?

MAP измеряет давление в коллекторе; MAF измеряет массу воздуха, поступающего в двигатель. Оба предоставляют данные в ECU.

4. Когда следует заменить датчик MAP?

Замените датчик, когда он проявляет признаки неисправности, такие как срабатывание кодов ошибок или проблемы с производительностью.

5. Как диагностировать коды неисправности датчика абсолютного давления во впускном коллекторе?

Используйте сканер OBD-II для считывания кодов ошибок, затем проверьте с помощью мультиметра, неисправен ли датчик.

6. Насколько критично влияние датчика MAP на работу двигателя?

Неисправный датчик влияет на топливно-воздушные смеси, снижая мощность, топливную эффективность и увеличивая выбросы.

7. Каковы долгосрочные последствия использования плохого датчика MAP для вашего автомобиля?

Продолжительное использование неисправного датчика может повредить каталитический нейтрализатор, увеличить износ двигателя и привести к дорогостоящим ремонтам.

8. Как выбрать правильный датчик map для различных моделей автомобилей?

Выберите датчик, соответствующий марке, модели и техническим характеристикам вашего автомобиля для оптимальной работы.

9. Можно ли тестировать датчик MAP с помощью мультиметра?

Используйте мультиметр для измерения напряжения при различных условиях работы двигателя и сравните его с техническими характеристиками для проверки работоспособности.
