Земля (GND) - это фундаментальное понятие в электрических и электронных схемах. Она служит точкой отсчета для измерений напряжения, а также возвратным путем для электрического тока. Это руководство рассмотрит различные аспекты GND, его значимость, типы, практическое применение в схемах и лучшие методы заземления. К концу этого исчерпывающего руководства вы должны получить глубокое понимание GND и его ключевой роли в проектировании и анализе схем.

Что такое "земля" в цепи?

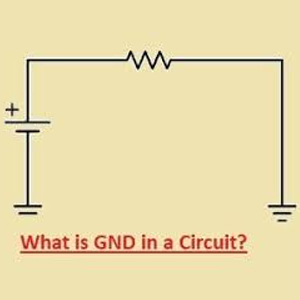

Что такое GND?

В цепи земля, часто называемая GND, представляет собой типичный путь для возврата электрического тока. Это точка отсчета для анализа схемы и точка, относительно которой измеряются все другие напряжения. В качестве точки отсчета с нулевым напряжением GND обычно связывается с землей или большим проводящим телом в практических схемах. Правильное функционирование схемы зависит от постоянства и предсказуемости напряжения на GND, что обеспечивается этим соединением.

Важность GND

1. Опорная точка для измерения напряжения:

GND обеспечивает стабильную опорную точку для измерения напряжений в пределах схемы. Все уровни напряжения в цепи измеряются относительно этой точки. Без общей опорной точки было бы трудно определить фактические напряжения в разных точках цепи.

2. Безопасность:

Защита от поражения электрическим током и повреждения оборудования может быть достигнута путем подключения GND к земле. Обеспечивая безопасный маршрут для рассеивания токов короткого замыкания в почву, он снижает вероятность электрических опасностей.

3. Возвратный путь тока:

Цепь замыкается GND, который предоставляет обратный канал электрического тока. Для прохождения тока от источника питания через нагрузку и обратно к источнику требуется замкнутый путь. Этот возвратный путь, GND, обеспечивает непрерывное течение тока.

4. Снижение шума:

Правильное заземление может помочь уменьшить электрический шум и помехи, что особенно важно в чувствительных электронных системах. Предоставляя путь низкого импеданса на землю, сигналы шума могут быть эффективно отклонены, улучшая общую производительность и надежность цепи.

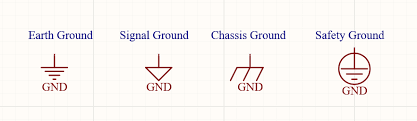

Типы заземления

1. Земля:

Земля - это физическое соединение с землей, обычно достигаемое с помощью металлического стержня или пластины, закопанной в землю. Он используется для безопасности и в качестве опорной точки для высоковольтных систем. Земля предоставляет общую опорную точку, которая универсально принимается, обеспечивая согласованность в измерениях напряжения.

2. Заземление шасси:

Заземление шасси относится к соединению между цепью и металлическим корпусом (шасси) устройства. Он часто используется для уменьшения шума и обеспечения изоляции в электрическом оборудовании. Подключая шасси к GND, любые электрические помехи, улавливаемые металлическим корпусом, направляются на землю, защищая внутренние схемы.

3. Сигнальное заземление:

Общая опорная точка в электронной цепи, которая не соединена физически с землей, называется сигнальным заземлением. Он служит опорой для сигнальных напряжений и часто используется в приложениях с низким напряжением и малой мощностью. Сигнальное заземление помогает поддерживать стабильное опорное напряжение, чтобы схема могла функционировать должным образом.

4. Цифровое заземление (DGND) и аналоговое заземление (AGND):

В схемах с смешанными сигналами, которые содержат как аналоговые, так и цифровые компоненты, используются отдельные заземления для минимизации помех. Цифровое заземление используется для цифровых схем, а аналоговое заземление - для аналоговых схем. Чтобы избежать замыканий заземления и обеспечить общую опорную точку, эти заземления часто соединяются в одном месте, называемом звездным заземлением.

Практическое применение GND

1. Схемы питания:

В источниках питания GND служит обратным путем для тока от нагрузки обратно к источнику питания. Правильное заземление обеспечивает стабильную и эффективную работу. Источники питания часто включают несколько соединений с заземлением, чтобы обеспечить путь низкого импеданса для обратных токов, уменьшить падение напряжения и улучшить производительность.

2. Проектирование печатных плат:

Печатные платы (ПП) используют заземляющие плоскости или дорожки для предоставления общей опорной точки для всех компонентов. Правильное заземление ПП снижает шум, улучшает целостность сигнала и улучшает электромагнитную совместимость (EMC). Заземляющие плоскости предоставляют большую площадь для возвратных путей тока, минимизируя импеданс и снижая риск замыканий заземления.

3. Системы связи:

В системах связи заземление критически важно для предотвращения помех и обеспечения четкой передачи сигнала. Практика заземления является необходимой в антеннах, коаксиальных кабелях и экранированных кабелях. Качество сигнала улучшается благодаря эффективному рассеянию помеховых сигналов через обеспечение связи с заземлением с низким импедансом.

4. Промышленное оборудование:

Промышленные машины и оборудование используют заземление для безопасности и надежности работы. Заземление предотвращает поражение электрическим током, защищает от ударов молнии и обеспечивает правильное функционирование чувствительных электронных систем управления. В промышленных системах часто включаются крупномасштабные сети заземления для обеспечения надежной защиты от электрических проблем.

Заземление в различных типах схем

1. Аналоговые схемы:

Аналоговые схемы особенно чувствительны к шуму и помехам. Для точной обработки сигналов необходимо правильное заземление. В аналоговых схемах часто используется заземление в одной точке или конфигурация звездного заземления для минимизации замыканий заземления и поддержания стабильного опорного напряжения. Чтобы еще больше уменьшить помехи, можно использовать отдельные заземляющие плоскости для цифровых и аналоговых схем.

2. Цифровые схемы:

Цифровые схемы генерируют высокочастотные сигналы, которые могут вызвать значительные шумы и помехи. В цифровых схемах заземляющие плоскости часто используются для обеспечения низкоимпедансного возвратного пути для высокочастотных токов. Заземляющие плоскости также защищают чувствительные компоненты от электромагнитных помех (EMI).

3. Схемы с смешанными сигналами:

Схемы с смешанными сигналами, которые включают как аналоговые, так и цифровые компоненты, требуют тщательного заземления для предотвращения помех между двумя типами сигналов. Изоляция сигналов и снижение шума могут быть достигнуты путем соединения отдельных заземляющих плоскостей аналоговых и цифровых схем в одной точке.

4. Схемы радиочастоты (РЧ):

Радиочастотные (РЧ) схемы работают на высоких частотах и особенно подвержены шуму и помехам. Для поддержания целостности сигнала необходимо правильное заземление и экранирование. В РЧ-схемах часто используются заземляющие плоскости и металлические корпуса для обеспечения эффективного экранирования и снижения шума.

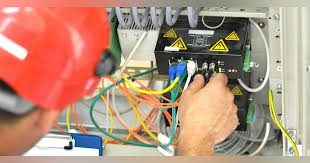

Лучшие практики заземления

1. Одноточечное заземление

Чтобы предотвратить контуры заземления, которые могут привести к помехам и шуму, используйте одноточечное заземление. Изменения напряжения между точками заземления менее вероятны, когда используется одноточечное заземление, чтобы гарантировать, что все заземляющие соединения имеют одинаковый потенциал.

2. Плоскость земли:

Земляные плоскости на печатных платах могут быть использованы для обеспечения возвратных токов низким импедансным каналом, что снижает шум и улучшает целостность сигнала. Земляные плоскости минимизируют сопротивление и обеспечивают отличную защиту, предлагая большую поверхность для обратных токовых путей.

3. Раздельные земли для различных сигналов:

В смешанных сигнальных схемах используйте раздельные земли для цифровых и аналоговых сигналов, чтобы предотвратить помехи. Соедините эти земли в одной точке, чтобы поддерживать общий эталон. Этот подход изолирует шумные цифровые сигналы от чувствительных аналоговых сигналов, улучшая общую производительность.

4. Правильное заземление оборудования:

Убедитесь, что все оборудование правильно заземлено на землю, чтобы защитить от электрических неисправностей и помех. Оборудование, заземленное на землю, снижает вероятность электрических рисков и обеспечивает безопасный путь для токов замыкания.

5. Защита:

Чтобы уменьшить электромагнитные помехи (ЭМИ) и улучшить качество сигнала, используйте экранированные кабели и корпуса. Экранирование защищает чувствительные сигналы и компоненты от внешних источников шума.

Продвинутые методы заземления

1. Звездообразное заземление:

Соединяя каждую точку заземления в цепи с единой центральной точкой, звездообразное заземление создает конфигурацию, напоминающую звезду. Используя этот метод, контуры заземления уменьшаются, и каждый компонент ссылается на один и тот же потенциал заземления. В сложных цепях звездообразное заземление особенно полезно для снижения шума и помех.

2. Изоляция контуров заземления:

Когда существуют несколько путей заземления с различными потенциалами, это может привести к контурам заземления, которые могут создавать шум и нежелательные токи. Шум можно избежать, а изоляция контуров заземления, такие как использование изолирующих трансформаторов или оптических изоляторов, эффективно разрывает контур заземления.

3. Передача балансных сигналов:

Когда сигнал передается с использованием балансного метода, он переносится двумя проводами, один из которых несет сигнал, а другой - инвертированный сигнал. Посредством подавления помех общего режима этот подход снижает шум. Множество аудиотехнологий и технологий связи используют передачу балансных сигналов.

4. Развязочные конденсаторы:

Развязочные конденсаторы используются для регулирования напряжения питания и фильтрации высокочастотного шума. Снижение шума и улучшение функциональности можно достичь с помощью развязочных конденсаторов рядом с контактами питания интегральных схем (ИС). Эти конденсаторы эффективно фильтруют нежелательные сигналы, обеспечивая высокочастотному шуму низкоимпедансный путь к земле.

Практические сценарии заземления

1. Заземление в аудиосистемах:

Аудиосистемы очень чувствительны к шуму и помехам. Эффективные методы заземления, такие как экранирование и звездообразное заземление, могут значительно улучшить качество звука. Заземление аудиооборудования в одной точке и использование экранированных кабелей может уменьшить гул и шум.

2. Заземление в компьютерных системах:

Компьютерные системы генерируют значительный высокочастотный шум и требуют эффективного заземления для обеспечения надежной работы. Земляные плоскости на печатных платах, правильное заземление корпуса и использование экранированных кабелей могут уменьшить шум и улучшить производительность системы. Еще один способ предотвращения электростатического разряда (ЭСР) - заземление корпуса компьютера на землю.

3. Заземление в автомобильных системах:

Автомобильные системы включают широкий спектр электронных компонентов, которые требуют правильного заземления для надежной работы. Методы заземления, такие как звездообразное заземление, земляные плоскости и экранирование, используются для снижения шума и помех в автомобильной электронике. Кроме того, целостность и надежность электрической системы автомобиля обеспечивается правильным заземлением.

4. Заземление в промышленных системах управления:

Промышленные системы управления часто работают в суровых условиях с значительным электрическим шумом и помехами. Земляные плоскости, экранирование и одноточечное заземление - это примеры правильных методов заземления, которые могут повысить надежность и эффективность промышленных систем управления. Защита от ударов молнии и электрических неисправностей также является преимуществом заземления оборудования на землю.

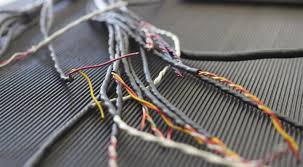

Устранение проблем с заземлением

1. Определение контуров заземления:

Контуры заземления

могут вызывать значительный шум и помехи в цепи. Определение контуров заземления включает измерение различий напряжений между точками заземления и поиск неожиданных токов. Контуры заземления можно уменьшить, используя одноточечное заземление.

2. Использование осциллографов и мультиметров:

Осциллографы и мультиметры можно использовать для измерения уровней напряжения и выявления проблем с заземлением. Измерение напряжения между различными точками заземления может выявить потенциальные различия, указывающие на проблемы с заземлением.

3. Улучшение заземляющих соединений:

Плохие заземляющие соединения могут вызвать шум и помехи. Обеспечение надежных и надежных заземляющих соединений, таких как использование более толстых проводов или нескольких заземляющих соединений, может улучшить заземление и уменьшить шум.

4. Использование оборудования для тестирования заземления:

Специализированное оборудование для тестирования заземления может измерять импеданс заземляющих соединений и выявлять потенциальные проблемы с заземлением. Регулярное тестирование заземляющих соединений может обеспечить надежность и безопасность электрической системы.

Заключение

Понимание концепции GND в цепях является основополагающим для любого, кто занимается электротехникой и электроникой. Помимо обеспечения безопасности и снижения помех и шума, заземление обеспечивает надежную точку отсчета для измерений напряжения. Следуя лучшим практикам заземления, вы можете разрабатывать более надежные и эффективные схемы, улучшая производительность ваших электронных систем.

Минимизация шума и помех требует использования правильных методов заземления, таких как экранирование, земляные плоскости и одноточечное заземление. Продвинутые методы заземления, такие как звездообразное заземление и изоляция контуров заземления, могут дополнительно улучшить производительность сложных схем. Независимо от того, работаете ли вы с аудиосистемами, компьютерными системами, автомобильной электроникой или промышленными системами управления, правильное заземление имеет решающее значение для надежной и эффективной работы.

Понимая различные типы заземления, практическое применение заземления и лучшие практики для реализации эффективных методов заземления, вы можете обеспечить успех ваших электронных разработок. Заземление является критическим аспектом проектирования и анализа схем, и овладение этой концепцией значительно улучшит вашу способность создавать высокопроизводительные и надежные электронные системы.
