Ежедневные электронные устройства, такие как пульты дистанционного управления и фонарики, работают от сухих элементов. Понимание их структуры, типов и принципов работы раскрывает науку, стоящую за их широким распространением и надежностью.



Батарейка сухого типа

Определение и обзор сухих элементов

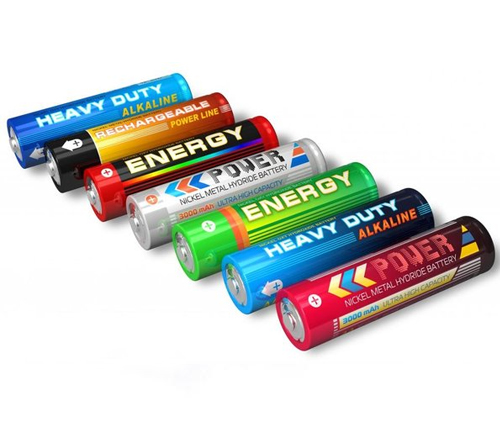

Сухой элемент

Сухой элемент является генератором электрической энергии, который основан на химических реакциях. Когда два электрода соединены в замкнутую цепь, элемент заставляет электроны перемещаться от одного конца к другому через жидкую среду. Этот поток электронов позволяет генерировать электричество внутри замкнутой системы.

Батарейки сухого типа являются одним из самых простых способов производства электричества. Несколько элементов, соединенных вместе, формируют батарею. Современные версии сухих элементов включают свинцово-кислотные или никель-кадмиевые батареи. Сухой элемент был изобретен французским инженером Жоржем Лекланше в 1866 году, и его изобретение, известное как батарея Лекланше, было изначально довольно тяжелым и подверженным повреждениям.

Сегодня сухие элементы выпускаются в различных напряжениях и размерах, основываясь на том же принципе, но как улучшенный вариант оригинальной конструкции Лекланше. В 1881 году Карл Гасснер из Майнца изобрел коммерческий цинк-угольный элемент, модифицированную версию батареи Лекланше. Эти элементы теперь производятся в больших количествах и используются во многих приложениях, таких как игрушки, радиоприемники и калькуляторы.

Химические реакции позволяют потоку электронов перемещаться от одного конца к другому. Когда два или более элемента соединены с правильной полярностью, создается более высокий потенциал, заставляя больше электронов циркулировать. Это собрание элементов известно как батарея, способная достигать широкого диапазона напряжений от 1.5 В до 100 В. Кроме того, выходное напряжение постоянного тока батареи можно контролировать на разных уровнях с помощью преобразователей мощности, таких как схемы рубильников.

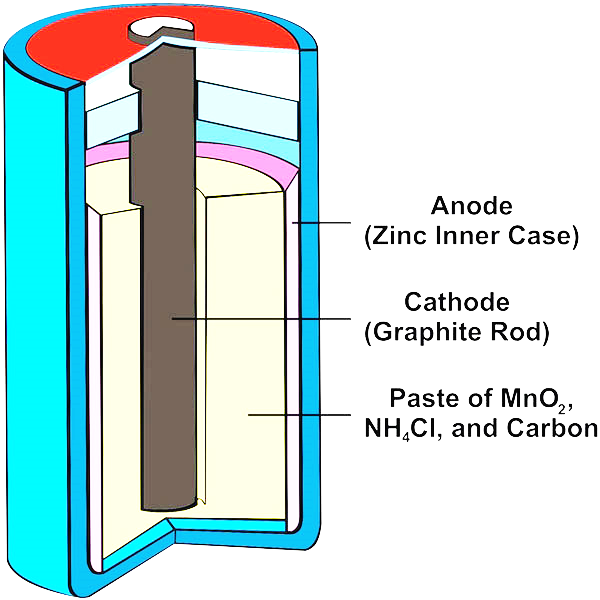

Структура сухих элементов

Сухие элементы - это компактные, портативные электрохимические устройства, предназначенные для одноразового или периодического использования. Их конструкция обеспечивает эффективную работу, будучи удобной для повседневного использования. Ниже мы рассмотрим подробную структуру и роль каждого компонента в типичном сухом элементе.

1. Внешний корпус

Внешний корпус сухого элемента обычно изготавливается из цинка. Этот корпус выполняет двойную функцию:
 - Отрицательный электрод (анод): Как анод, цинковый корпус окисляется, высвобождая электроны во время электрохимической реакции, которая питает элемент.
 - Контейнер: Цинковый корпус также служит физическим контейнером для элемента, надежно удерживая все остальные компоненты. Выбор цинка обусловлен его эффективными электрохимическими свойствами и способностью формировать прочный, устойчивый к коррозии контейнер.
Свойства материала: Цинк выбран за его отличные электрохимические свойства и способность выполнять роль как контейнера, так и анода. Реактивность цинка используется в работе элемента, а его устойчивость к коррозии помогает поддерживать целостность элемента в течение долгого времени.
Процесс производства: Цинковый корпус обычно изготавливается методом штамповки или экструзии, обеспечивая прочный и герметичный контейнер.

2. Электролитная паста

То, что отличает сухой элемент от других типов элементов, заключается в том, что его электролит представляет собой влажную пасту, а не жидкость. Паста обычно состоит из хлорида аммония (NH₄Cl) и хлорида цинка (ZnCl₂). Функции этой электролитной пасты следующие:
 - Способствование потоку ионов: Электролит облегчает передвижение ионов между анодом и катодом, что необходимо для протекания электрохимических реакций.
 - Содержание влаги: Влажный характер пасты обеспечивает достаточную ионную проводимость, предотвращая утечки и позволяя использовать элемент в различных ориентациях.
Состав: Электролитная паста тщательно сформулирована для обеспечения оптимальной ионной проводимости. Хлорид аммония и хлорид цинка выбраны за их способность обеспечивать стабильную ионную среду.
Функциональность: Влажный характер пасты имеет решающее значение. Он обеспечивает необходимую среду для обмена ионами, предотвращая при этом высыхание элемента, что могло бы помешать его работе.

3. Угольный стержень

В центре сухого элемента находится угольный стержень, который служит положительным электродом (катодом). Стержень из графита и диоксида марганца (MnO3) обволакивает угольный стержень. Каждый компонент выполняет определенную функцию:
 - Диоксид марганца (MnO₂): Этот материал служит основным катодным материалом и отвечает за реакции восстановления во время работы элемента. MnO₂ помогает принимать электроны и уменьшает образование водородного газа, тем самым снижая поляризацию и поддерживая эффективность элемента.
 - Графит: Смешанный с MnO₂, графит служит проводником, улучшая общую электрическую проводимость катодного материала.
Дизайн катода: Угольный стержень занимает центральное место в работе элемента. Его высокая проводимость и способность поддерживать реакции восстановления делают его идеальным для этой роли.
Смесь MnO₂ и графита: Сочетание диоксида марганца и графита обеспечивает эффективное принятие электронов и поддержание проводимости, сведение к минимуму внутреннего сопротивления.

4. Разделитель

Разделитель в сухом элементе является ключевым компонентом, сделанным из пористого материала, такого как бумага или синтетические волокна. Его основные функции включают в себя:
 - Предотвращение коротких замыканий: Разделитель обеспечивает, чтобы анод и катод не соприкасались напрямую, что могло бы вызвать короткое замыкание и сделать элемент непригодным для использования.
 - Обеспечение движения ионов: Несмотря на предотвращение прямого контакта, разделитель достаточно порист, чтобы позволить ионам свободно перемещаться между электродами, облегчая электрохимические реакции, необходимые для работы элемента.
Выбор материала: Разделитель должен быть тщательно подобран для обеспечения баланса между пористостью и механической прочностью. Материалы, такие как бумага или синтетические волокна, выбраны за их способность позволять поток ионов, предотвращая прямой контакт между электродами.
Функция в электрохимических реакциях: Позволяя ионам перемещаться, сохраняя при этом электроды разделенными, разделитель обеспечивает, чтобы электрохимические реакции могли протекать эффективно без риска короткого замыкания.

5. Концевая крышка

Концевая крышка сухого элемента обычно изготавливается из латуни или никелированной стали и соединена с угольным стержнем. Ее основные роли:
 - Положительный терминал: Концевая крышка служит положительным терминалом элемента, предоставляя точку подключения для внешней цепи.
 - Проводимость: Материалы, используемые для концевой крышки, такие как латунь или никелированная сталь, обеспечивают хорошую электрическую проводимость и устойчивость к коррозии, повышая надежность и срок службы элемента.
Точка подключения: Концевая крышка обеспечивает надежную и проводящую точку для подключения элемента к внешним устройствам.
Прочность материала: Латунь и никелированная сталь выбраны за их отличную проводимость и устойчивость к коррозии, что гарантирует, что терминал останется функциональным на протяжении всего срока службы элемента.

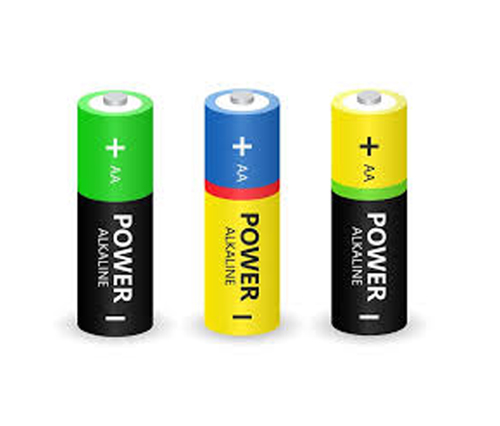

Типы сухих элементов

Сухие элементы бывают различных типов, каждый из которых подходит для определенных применений и требований к производительности. Вот некоторые из наиболее распространенных типов:

1. Угольно-цинковые элементы

Состав: Диоксид марганца используется в качестве катода, цинк в качестве анода, а паста хлорида аммония в качестве электролита.
Характеристики: Это самые основные и недорогие сухие элементы. Они обеспечивают номинальное напряжение 1,5 В и используются в устройствах с низким энергопотреблением.
Применения: Идеальны для устройств, таких как фонарики, пульты дистанционного управления и часы.

2. Щелочные элементы

Состав: Гидроксид калия (KOH) используется в качестве электролита в элементах, похожих на цинк-угольные.
Особенности: Щелочные батареи лучше работают в условиях высокого энергопотребления и имеют более длительный срок хранения. Кроме того, они обеспечивают номинальное напряжение 1,5 В.
Использование: Находят применение в устройствах с высоким энергопотреблением, таких как игрушки, цифровые камеры и портативная электроника.

3. Цинк-воздушные элементы

Состав: Воздух (кислород) в качестве катода, гидроксид калия в качестве электролита и цинк в качестве анода.
Особенности: При контакте с кислородом эти элементы активируются, что обеспечивает им длительный срок хранения и высокую энергетическую плотность.
Применения: Часто используются в слуховых аппаратах, медицинских устройствах и некоторых маленьких электронных устройствах.

4. Литиевые элементы

Состав: Используется неводный электролит, различные катодные материалы (такие как монофторид углерода или диоксид марганца) и литий в качестве анода.
Особенности: Способность работать в широком диапазоне температур, длительный срок хранения и высокая энергетическая плотность - их заметные характеристики. Они обеспечивают более высокое номинальное напряжение, обычно около 3 В.
Применения: Используются в высокопроизводительных приложениях, таких как камеры, часы и медицинские имплантаты.

5. Серебряно-оксидные элементы

Состав: Электролит из гидроксида калия, серебряный оксид в качестве катода и цинк в качестве анода.
Характеристики: Обеспечивают стабильное напряжение и высокую энергетическую плотность, с номинальным напряжением 1,55 В.
Применения: Часто используются в маленьких устройствах, требующих стабильного напряжения, таких как часы, калькуляторы и некоторые медицинские устройства.

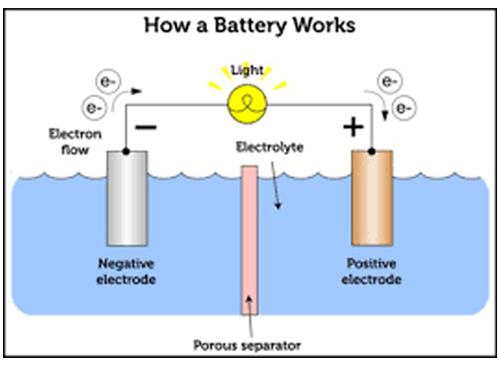

Принцип работы сухих элементов

Сухие элементы генерируют электрическую энергию за счет окислительно-восстановительных реакций, происходящих между анодом и катодом. Вот подробный взгляд на электрохимические процессы:

1. Реакция на аноде: На аноде цинк окисляется, теряя электроны:

Zn→ Zn²⁺+ 2e^-

2. Реакция на катоде: На катоде диоксид марганца (в цинк-углеродных и щелочных элементах) подвергается реакции восстановления. Точная реакция может варьироваться, но обычно:

$2MnO_2 + 2NH_4^+ + 2e^- \rightarrow Mn_2O_3 + 2NH_3 + H_2O$

В щелочных элементах:

2MnO₂+H₂O+2e^-→Mn₂O₃+2OH^-

3. Поток электронов: Электроны, высвобождаемые во время окисления цинка, проходят через внешнюю цепь, обеспечивая питание подключенного устройства. Затем они возвращаются на катод, чтобы замкнуть цепь.

4. Поток ионов: Внутри элемента ионы перемещаются через электролит. Движение этих ионов помогает поддерживать баланс заряда по мере протекания электрохимических реакций.

5. Общая реакция: Общая реакция элемента объединяет реакции анода и катода:

Zn+2MnO₂+2NH₄Cl→ ZnCl₂+Mn₂O₃+2NH₃+H₂O

Zn+2MnO₂+2H₂O+2H₂O→Zn(OH)₂+Mn₂O₃

Характеристики производительности сухих элементов

Производительность сухих элементов оценивается на основе нескольких ключевых параметров, каждый из которых определяет пригодность элемента для различных применений. Эти параметры включают напряжение, емкость, срок хранения, характеристики разряда, энергетическую плотность и температурные характеристики. Выбор наилучшего сухого элемента для данного набора требований требует полного понимания этих особенностей.

Напряжение

Сухие элементы известны своим номинальным напряжением, которое обычно составляет 1,5 В для большинства типов, таких как цинк-углеродные и щелочные элементы. Многие различные типы портативной и домашней электроники могут работать на этом напряжении. Но поскольку литиевые батареи имеют более высокое номинальное напряжение - примерно 3 В - они могут использоваться в высокопроизводительных приложениях, требующих большей мощности.
Стабильность напряжения также является важным фактором. Щелочные элементы известны тем, что поддерживают стабильное напряжение на протяжении большей части своего цикла разряда, в то время как у цинк-углеродных элементов происходит постепенное снижение напряжения, что может повлиять на производительность устройств, требующих стабильного напряжения. Литиевые элементы превосходят в этой области, обеспечивая очень стабильное напряжение на протяжении всего цикла разряда, что идеально подходит для чувствительной электроники.

Емкость

Емкость, измеряемая в миллиампер-часах (мАч), указывает количество заряда, который элемент может передать за определенное время. Большая емкость означает, что элемент может питать устройство дольше до необходимости замены. Цинк-углеродные элементы обычно имеют меньшую емкость, подходящую для приложений с низким энергопотреблением. Щелочные элементы предлагают более высокую емкость, обеспечивая более длительное время работы для устройств с умеренным и высоким энергопотреблением. Литиевые элементы обладают самой высокой емкостью, поддерживая длительное использование в приложениях с высоким энергопотреблением и высокой энергетической плотностью.

Срок хранения

Срок хранения - это время, в течение которого элемент может храниться без заметного уменьшения емкости. Цинк-углеродные элементы имеют более короткий срок хранения, обычно около 1-3 лет, из-за постепенного истощения материала анода и проблем с утечкой. Щелочные элементы обеспечивают более длительный срок хранения, обычно 5-10 лет, благодаря лучшим материалам и конструкции. Литиевые элементы демонстрируют самый длительный срок хранения, часто превышающий 10 лет, с минимальным саморазрядом и высокой стабильностью со временем.

Характеристики разряда

Характеристики разряда описывают, как напряжение элемента изменяется со временем во время его разряда. Цинк-углеродные элементы испытывают значительное и непрерывное снижение напряжения, что может привести к снижению производительности устройств, требующих постоянной мощности. Щелочные элементы поддерживают более стабильный профиль напряжения, с постепенным снижением только к концу их срока службы, что делает их предпочтительными для многих электронных устройств. Литиевые элементы обеспечивают наиболее стабильное напряжение во время разряда, обеспечивая последовательную производительность в устройствах с высоким энергопотреблением и критически важных приложениях.

Энергетическая плотность

Энергетическая плотность - это количество энергии, которое элемент может хранить относительно своего объема или веса. Цинк-углеродные элементы обладают наименьшей энергетической плотностью, ограничивая их использование в приложениях с низким энергопотреблением. Щелочные элементы обеспечивают более высокую энергетическую плотность, подходящую для более требовательных приложений. Литиевые элементы обладают наивысшей энергетической плотностью, что делает их идеальными для компактных приложений с высокой энергетикой, где пространство и вес имеют решающее значение, таких как в медицинских устройствах и передовой электронике.

Температурные характеристики

Температурные характеристики относятся к диапазону температур, при которых элемент может эффективно работать. Цинк-углеродные элементы плохо работают при низких температурах, существенно снижая емкость и эффективность. Щелочные элементы имеют более широкий рабочий температурный диапазон, хорошо работающий как при низких, так и при умеренно высоких температурах, что делает их более универсальными. Литиевые элементы демонстрируют лучшие температурные характеристики, эффективно работая в температурах от -40°C до 60°C, что подходит для экстремальных условий, таких как наружные датчики и аэрокосмические приложения.

Параметры производительности сухих элементов должны быть оценены, чтобы определить, какой тип лучше всего подходит для определенного приложения. Цинк-углеродные элементы подходят для приложений с низким энергопотреблением, чувствительных к стоимости, где высокая производительность не критична. Щелочные элементы идеально подходят для широкого спектра устройств, требующих умеренной до высокой мощности, с хорошей стабильностью и сроком хранения. Литиевые элементы лучше всего подходят для приложений с высоким энергопотреблением, требующих длительного срока хранения и отличной производительности в широком диапазоне температур.

Понимание этих показателей производительности обеспечивает оптимальное использование сухих элементов, повышая эффективность устройств, надежность и долговечность. Учитывая эти параметры, потребители и инженеры могут принимать обоснованные решения, выбирая наиболее подходящий тип сухого элемента для удовлетворения своих конкретных требований.

Сухие батареи против влажных батарей

Сухой элемент:

- В сухих батареях используется пастообразный электролит, что снижает вероятность утечек.
- Обычно они переносные и используются в повседневных устройствах, таких как часы, пульты дистанционного управления и фонарики.
- В конструкции используются угольный катод и цинковый анод, которые окружены пастой диоксида марганца.
- Поскольку электролит находится в виде пасты, элемент можно эксплуатировать в любом положении без проливания.
- Примеры сухих элементов включают популярные щелочные батареи и цинк-угольные батареи.

Влажный элемент:

- влажный элемент, также известный как жидкий элемент, использует жидкий электролит, который может быть кислотой или основанием.
- Поскольку эти элементы часто непереносные, необходимо осторожно обращаться с ними, чтобы избежать утечек.
- Влажные элементы часто используются в автомобильных приложениях, например, в аккумуляторах автомобилей, и в стационарных приложениях, таких как резервное питание для телекоммуникаций.
- В конструкции обычно используются пластины из свинца и диоксида свинца, погруженные в раствор серной кислоты.
- Влажные элементы необходимо держать в вертикальном положении и обычно они заключены в прочный контейнер для обращения с коррозионной жидкой электролитом.

Исходя из их характеристик и конструкций, сухие и влажные элементы имеют различные области применения. Сухие элементы идеальны для переносных приложений с низким и средним энергопотреблением благодаря их герметичной конструкции, не требующей обслуживания. Влажные элементы, с другой стороны, подходят для мощных, тяжелых приложений, но требуют регулярного обслуживания и осторожного обращения из-за их жидкого электролита и потенциала для пролива. Важно понимать эти различия, чтобы выбрать подходящий тип элемента для данного приложения.

Лучшие практики в области охраны окружающей среды

Для дальнейшего снижения воздействия сухих элементов на окружающую среду потребители и производители могут принять несколько лучших практик:

1. Использование перезаряжаемых батарей: Где это возможно, используйте перезаряжаемые батареи вместо одноразовых. Поскольку их можно использовать многократно, перезаряжаемые батареи уменьшают количество батарей, которые необходимо утилизировать.
2. Выбор экологически чистых брендов: Некоторые производители производят батареи с сниженным воздействием на окружающую среду, такие как батареи с меньшим содержанием токсичных веществ или с более высокой возможностью переработки.
3. Правильное обращение и хранение: Для предотвращения утечек и повреждений храните батареи в прохладном, сухом месте. Батареи могут утечь и иметь более короткий срок службы, если новые и старые батареи смешиваются в электронике.
4. Участие в программах переработки: Активно участвуйте в доступных программах переработки и призывайте других делать то же самое.

Воздействие сухих элементов, особенно цинк-угольных и щелочных типов, может быть значительным, если его не контролировать должным образом. Для снижения этих эффектов необходимы переработка, соответствующая утилизация и соблюдение законов. Понимая токсичность компонентов батарей и участвуя в ответственных практиках утилизации, потребители могут помочь уменьшить загрязнение окружающей среды и сохранить ресурсы. Правила важны для обеспечения того, чтобы как потребители, так и производители вносили свой вклад в устойчивое использование и утилизацию батарей. Принятие лучших практик, таких как использование перезаряжаемых батарей и поддержка экологически чистых брендов, дополнительно усиливает эти усилия, способствуя созданию более здоровой среды для будущих поколений.

---

---

Ответы на распространенные вопросы

1. В чем разница между сухим элементом и перезаряжаемой батареей?

Сухой элемент - это один из типов первичных батарей, предназначенных для одноразового использования и не подлежащих перезарядке. Благодаря использованию пастообразного электролита снижается риск утечек. В свою очередь, вторичная перезаряжаемая батарея может использоваться неоднократно. В перезаряжаемых батареях обычно используются различные химические составы, такие как литий-ионные, никель-кадмиевые или свинцово-кислотные батареи.

2. Как работает сухой элемент?

Компоненты сухого элемента химически реагируют для производства электричества. Он состоит из угольного катода и цинкового анода, разделенных пастообразным электролитом. Когда цепь замыкается, химические реакции позволяют электронам двигаться от анода к катоду через внешнюю цепь, производя электрический ток.

3. Каков срок службы сухого элемента?

Срок службы сухого элемента зависит от нескольких факторов, включая его размер, количество выдаваемого тока и условия использования. Обычно сухие элементы могут храниться от нескольких месяцев до нескольких лет. При непрерывном использовании они могут служить от нескольких часов до нескольких дней, в зависимости от питаемого устройства.

4. Как правильно утилизировать и перерабатывать сухие элементы?

Сухие элементы следует утилизировать в соответствии с местными законами для снижения их воздействия на окружающую среду. Во многих сообществах существуют программы переработки батарей или мероприятия по сбору опасных отходов. Важно не выбрасывать использованные батареи в обычный мусор, чтобы предотвратить загрязнение почвы и воды тяжелыми металлами.

5. В каких приложениях используются сухие элементы?

Сухие элементы широко используются в повседневных устройствах, включая: фонарики, пульты дистанционного управления, игрушки, часы, портативные радиоприемники, калькуляторы, детекторы дыма.

6. Какова история и кто изобрел сухой элемент?

Сухой элемент был изобретен французским инженером Жоржем Лекланше в 1866 году. Его изобретение, известное как батарея Лекланше, изначально было довольно тяжелым и подверженным повреждениям. Коммерческий цинк-угольный сухой элемент, улучшенная версия конструкции Лекланше, был разработан Карлом Гасснером в 1881 году.

7. В чем разница между сухим и влажным элементом?

Основное различие заключается в электролите. В сухих элементах используется пастообразный или гелеобразный электролит, что делает их менее подверженными утечкам и более переносными. Влажный элемент, с другой стороны, использует жидкий электролит, который может пролиться и обычно используется в стационарных приложениях, таких как аккумуляторы автомобилей.

8. Как выбрать напряжение и емкость сухого элемента?

Напряжение и емкость сухого элемента зависят от требований устройства, которое он будет питать. Стандартные сухие элементы, такие как батарейки типа AA, AAA, C и D, обычно имеют напряжение 1.5 В. Емкость батареи в миллиампер-часах (мАч) показывает, как долго она может работать с данным током. Устройства, использующие батареи в течение длительного времени или потребляющие больше энергии, лучше подходят для батарей большей емкости.

9. Как проверить заряд сухого элемента?

Заряд сухого элемента можно проверить с помощью мультиметра. Подключите положительный щуп к положительному контакту батареи и отрицательный щуп к отрицательному контакту после того, как мультиметр будет настроен на измерение постоянного тока. Полностью заряженный сухой элемент на 1.5 В должен показывать около 1.5 В до 1.6 В. Если напряжение значительно падает, возможно, потребуется заменить батарею.

10. Могут ли сухие элементы протекать, и что делать, если это произойдет?

Да, сухие элементы могут протекать, особенно если они старые, поврежденные или хранятся неправильно. С протекающими батареями следует обращаться осторожно. Наденьте перчатки, очистите затронутую область слабым раствором уксуса или лимонного сока для щелочных батарей или пищевой соды для кислотных батарей и утилизируйте батареи в соответствии с местными нормами. Избегайте контакта с кожей и глазами.
