Электромобили и сотовые телефоны, как и литий-ионные батареи, широко используются в современной технологии. Их популярность обусловлена долгим сроком службы, минимальной саморазрядкой и высокой плотностью энергии. В этом обширном блоге мы рассмотрим состав, работу и упаковку литий-ионных батарей.



Как работают литий-ионные батареи?

Ⅰ. Введение

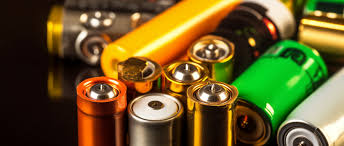

Рисунок 1

Литий-ионная батарея, представляющая собой устройство для накопления и высвобождения энергии, в котором ионы лития перемещаются между анодом и катодом через электролит. Графит часто используется в качестве анода, а литиевые металлические оксиды, включая кобальтоксид или фосфат железа лития, в качестве катода. При зарядке или разрядке литий-ионные батареи переносят электрическую мощность от катода к аноду и обратно. Эти батареи предпочитаются из-за их низкой саморазрядки, длительного срока службы и высокой плотности энергии, что делает их идеальными для использования в электрических автомобилях, портативных устройствах и системах хранения возобновляемой энергии.

Ⅱ. Структура литий-ионных батарей

Рисунок 2

Литий-ионные батареи являются сложными устройствами для хранения энергии, в которых несколько ключевых компонентов работают вместе для обеспечения эффективного и надежного питания. Понимание роли и характеристик каждого компонента имеет важное значение для оценки общей функциональности батареи. Здесь мы углубимся в структуру литий-ионных батарей, охватывая каждый основной компонент в деталях.

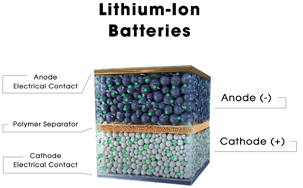

Рисунок 3

1. Анод

Анод является важным элементом литий-ионной батареи, который обычно состоит из графита. Графит предпочтителен из-за его уникальных свойств, которые включают:

• ● Слоистая структура: Слоистая структура графита позволяет ионам лития легко интеркалировать (вставляться) между слоями. Этот процесс интеркаляции обратим, что позволяет проводить повторные циклы зарядки и разрядки.
• ● Высокая электрическая проводимость: Графит хорошо проводит электричество, что облегчает эффективный поток электронов во время работы батареи.
• ● Устойчивость: Графит устойчив к значительному разрушению даже после многих циклов зарядки и разрядки благодаря своей химической стабильности.

Во время зарядки литий-ионные батареи перемещаются из катода в анод и удерживаются в пространстве между слоями графита. Высокая плотность энергии батареи является результатом этого эффективного метода хранения.

Разные материалы для анодов:

• ● Кремний: Кремний может накапливать больше ионов лития, чем графит, благодаря своей значительно большей теоретической емкости. Однако кремний значительно расширяется при поглощении лития, что может вызвать механические напряжения и разрушение в течение повторных циклов. Исследователи ищут способы уменьшения этой проблемы, включая композитные материалы или наноструктуры кремния.
• ● Оксид титана лития (LTO): LTO обеспечивает отличную безопасность и быструю зарядку, поскольку он не образует твердого электролитического интерфейса (SEI) и имеет более высокую скорость диффузии лития. В отличие от графита, он имеет более низкую плотность энергии.

2. Катод

Катод является еще одной важной частью литий-ионной батареи, состоящей из металлических оксидов лития. Выбор катодного материала значительно влияет на емкость, функциональность и безопасность батареи. Типичные катодные компоненты включают:

• ● Оксид кобальта лития (LiCoO2): LiCoO2, обладающий высокой плотностью энергии, часто используется в потребительской электронике. Тем не менее, он довольно дорог и представляет опасность для безопасности из-за термальной нестабильности.
• ● Фосфат железа лития (LiFePO4): LiFePO4 обладает отличной термической стабильностью и безопасностью, что делает его отличным выбором для высоконадежных приложений, таких как электрические автомобили и энергетическое оборудование. Его меньшая плотность энергии компенсируется его улучшенным профилем безопасности.
• ● Оксид никеля-марганца-кобальта лития (NMC): NMC обеспечивает баланс между высокой плотностью энергии, хорошей термической стабильностью и разумной стоимостью, что делает его популярным для электрических автомобилей и хранения сетевой энергии. Точное соотношение никеля, марганца и кобальта может быть отрегулировано для оптимизации определенных характеристик производительности.
• ● Оксид марганца лития (LiMn2O4): LiMn2O4 обладает хорошей термической стабильностью и безопасностью при умеренной плотности энергии. Он часто используется в электроинструментах и некоторых электрических автомобилях.

3. Электролит

Рисунок 4

Электролит в литий-ионной батарее облегчает перенос ионов лития от анода к катоду. Обычно он представляет собой органический растворитель, в котором растворена соль лития. Наиболее типичная смесь электролита состоит из:

• ● Гексафторфосфат лития (LiPF6): Эта соль лития широко используется из-за своей хорошей электрохимической стабильности и высокой ионной проводимости.
• ● Природные растворители: Обычные природные растворители включают метилкарбонат этилена (EMC), диметилкарбонат (DMC), этиленкарбонат (EC) и диэтилкарбонат (DEC). Эти растворители были выбраны из-за их способности обеспечивать стабильную среду для переноса ионов и растворять соли лития.

Электролит должен обладать высокой ионной проводимостью и стабильностью в широком диапазоне температур, а также быть совместимым с материалами электродов. Однако из-за своей воспламеняемости и возможности утечек жидкие электролиты представляют собой опасность для безопасности. Чтобы решить эти проблемы, исследователи изучают твердоэлектролитные материалы, которые предлагают улучшенную безопасность и более высокие плотности энергии.

4. Сепаратор

Рисунок 5

Сепаратор является важным элементом безопасности в литий-ионной батарее. Он представляет собой микропористый полимерный слой, который позволяет ионам лития проходить через него, но блокирует физический контакт между анодом и катодом. Основные характеристики сепараторов включают:

• ● Высокая пористость: Обеспечивает эффективный перенос ионов при поддержании электрической изоляции между электродами.
• ● Механическая прочность: Обеспечивает структурную целостность для выдерживания нагрузок, возникающих при работе батареи, и предотвращает короткие замыкания.
• ● Термическая стабильность: Поддерживает производительность в широком диапазоне температур и может блокировать перенос ионов в случае перегрева, предотвращая термическое разгон.

Материалы сепараторов часто включают полипропилен (PP) и полиэтилен (PE), которые являются полиолефиновыми полимерами. Продвинутые сепараторы могут включать керамические покрытия для улучшения термической стабильности и безопасности.

5. Токосъемники

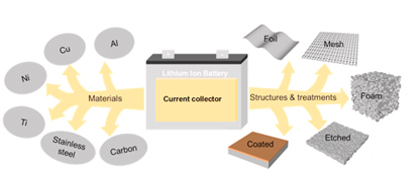

Рисунок 6

Токосъемники в литий-ионной батарее способствуют движению электронов от электродов к внешней цепи. Они представляют собой тонкие металлические фольги с высокой электрической проводимостью и стабильностью. Два основных токосъемника это:

• ● Алюминиевая фольга: Используется для катода благодаря своей низкой плотности, высокой проводимости и устойчивости к окислению. Небольшой вес алюминия способствует увеличению общей плотности энергии батареи.
• ● Медная фольга: Используется для анода из-за своей отличной электрической проводимости и стабильности с литием. Медь обеспечивает эффективную передачу электронов в течение процессов зарядки и разрядки.

Токосъемники также должны обладать хорошей адгезией к материалам электродов, чтобы обеспечить эффективную передачу электронов и механическую стабильность при работе батареи.

Анод, катод, электролит, сепаратор и токосъемники, которые составляют сложную структуру литий-ионных батарей, тщательно разработаны для обеспечения высокой плотности энергии, длительного срока службы и безопасности. Каждый элемент имеет важное значение для общей функциональности батареи, и исследования постоянно продолжаются для улучшения этих элементов. Понимание сложной структуры литий-ионных батарей помогает оценить их сложность и инженерные вызовы, связанные с их разработкой и оптимизацией.

Ⅲ. Принцип работы литий-ионных батарей

Основным механизмом, по которому литий-ионные батареи перемещаются от анода к катоду, является электрохимическая реакция. Электрическая энергия генерируется потоком электронов через внешнюю цепь параллельно с прохождением ионов через электролит. Процессы зарядки и разрядки включают несколько ключевых этапов и механизмов.

1. Процесс зарядки

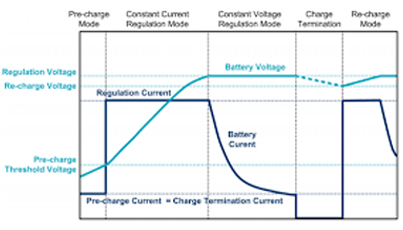

Рисунок 7

Литий-ионные батареи перемещаются от катода к аноду во время зарядки благодаря внешнему источнику энергии, создающему напряжение, превышающее напряжение разомкнутой цепи батареи. Этот процесс включает три основных стадии: дезинтеркаляция, миграция и интеркаляция.

Дезинтеркаляция

Первым шагом является удаление литий-ионных батарей из катодного материала, это называется дезинтеркаляцией. В случае катода из оксида кобальта лития (LiCoO2) процесс может быть представлен следующим образом:

$\text{LiCoO}_2 \rightarrow \text{Li}^+ + \text{CoO}_2^- + \text{e}^-$

Здесь, литий-ионные батареи (Li^+) выходят из катодного материала, в результате чего кобальт окисляется с Co^3+ до Co^4+ и выделяются электроны.

Миграция

После дезинтеркаляции из катода, литий-ионные батареи проходят через электролит в направлении анода. Электролит, который обычно представляет собой соль лития (например, LiPF6), растворенную в органическом растворителе, облегчает движение этих ионов. Положительно заряженные литий-ионные батареи привлекаются к отрицательно заряженному аноду электрическим полем, создаваемым внешним зарядным устройством, что является движущей силой миграции.

Интеркаляция

После достижения анода, литий-ионные батареи интеркалируются в анодный материал, обычно графит. Процесс следующий:

$\text{C}_6 + \text{Li}^+ + \text{e}^- \rightarrow \text{LiC}_6$

Литий-ионные батареи вставляются между слоями графита, и сопровождающие их электроны, предоставленные внешней цепью, уравновешивают заряд. Этот процесс интеркаляции эффективно сохраняет энергию в батарее.

Поток электронов

Поток электронов проходит через внешнюю цепь от катода к аноду. Этот поток электронов и завершает цепь, создаваемую зарядным устройством, уравновешивая общую передачу заряда, которая происходит в процессе зарядки.

2. Процесс разрядки

Рисунок 8

Химическая энергия батареи преобразуется обратно в электрическую энергию при разрядке, позволяя подключенному устройству работать. Процесс, который включает дезинтеркаляцию, миграцию и интеркаляцию, по существу является обратным процессу зарядки.

Дезинтеркаляция

Во время разрядки литий-ионные батареи дезинтеркалируются из анодного материала (графит):

${\text{LiC}}_6\to {\text{C}}_6+{\text{Li}}^{+}+{\text{e}}^{-}$

Электроны выделяются во внешнюю цепь, а литий-ионные батареи выходят из слоев графита.

Миграция

Дезинтеркалированные литий-ионные батареи возвращаются через электролит в направлении катода. Из-за электрохимической разницы потенциалов между анодом и катодом литий-ионные батареи движутся вперед.

Интеркаляция

На катоде литий-ионные батареи снова интеркалируются в катодный материал:

$\text{Li}^+ + \text{CoO}_2^- + \text{e}^- \rightarrow \text{LiCoO}_2$

Когда литий-ионные батареи входят в катод, восстанавливается исходное соединение. Электроны проходят через внешнюю цепь от анода к катоду, обеспечивая подключенное устройство электрической энергией.

Поток электронов

Электроны проходят через внешнюю цепь от анода к катоду для питания подключенного устройства. Электрический ток, который работает на устройстве, составляет этот поток электронов.

3. Электрохимические реакции

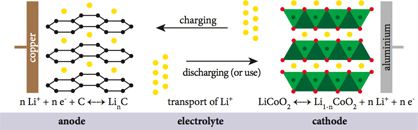

Рисунок 9

Электрохимические реакции, происходящие в литий-ионной батарее, могут быть резюмированы следующим образом:

На аноде (при разрядке):

${\text{LiC}}_6\to {\text{C}}_6+{\text{Li}}^{+}+{\text{e}}^{-}$

На катоде (при разрядке):

$\text{LiCoO}_2 + \text{Li}^+ + \text{e}^- \rightarrow \text{Li}_2\text{CoO}_2$

Общая реакция в ячейке литий-ионной батареи, имеющей катод из оксида кобальта лития и анод из графита, следующая:

$\text{LiC}_6 + \text{LiCoO}_2 \leftrightarrow \text{C}_6 + \text{Li}_2\text{CoO}_2$

Во время зарядки реакции обратны:

• ● На аноде: $\text{C}_6 + \text{Li}^+ + \text{e}^- \rightarrow \text{LiC}_6$
• ● На катоде: $\text{Li}_2\text{CoO}_2 \rightarrow \text{LiCoO}_2 + \text{Li}^+ + \text{e}^-$

4. Детализированные механизмы и кинетика

Транспорт ионов

Транспортировка ионов лития в электролите включает в себя как миграцию под действием электрического поля, так и диффузию из-за градиентов концентрации. Ионная проводимость электролита и подвижность ионов лития имеют решающее значение для производительности батареи.

Твердотельный электролитный интерфейс (SEI)

На поверхности анода в процессе первых циклов зарядки образуется слой твердотельного электролитного интерфейса (SEI). Этот слой влияет на долговечность и производительность батареи. Он предотвращает постоянное разложение электролита, позволяет ионам лития проходить через него, но препятствует проникновению электронов. Стабильный SEI слой продлевает срок службы батареи, защищая анодный материал от дальнейших реакций с электролитом.

Кинетика интеркаляции/дезинтеркаляции

В процессе интеркаляции и дезинтеркаляции ионы лития вставляются в материалы электродов и извлекаются из них. Эти процессы зависят от структурной целостности электродов, площади поверхности материалов электродов и коэффициентов диффузии ионов лития внутри электродов. Для эффективного накопления энергии и высокой плотности мощности необходима быстрая кинетика интеркаляции/дезинтеркаляции.

Основным механизмом литий-ионных батарей является обратимая миграция ионов лития через электролит между анодом и катодом, в то время как электроны проходят через внешнюю цепь. Понимание детальных процессов зарядки и разрядки, а также связанных с ними электрохимических реакций, позволяет понять, как эти батареи эффективно и надежно обеспечивают электроэнергию. Сложные механизмы, включая транспорт ионов, формирование SEI и кинетику интеркаляции, играют важную роль в общей производительности и долговечности литий-ионных батарей. С развитием исследований и разработок, улучшения в этих областях будут способствовать созданию более эффективных, безопасных и долговечных решений для накопления энергии.

Ⅳ. Упаковка литий-ионных батарей

Литий-ионные батареи разработаны в различных формах и размерах, чтобы соответствовать конкретным приложениям, обеспечивая оптимальную производительность, безопасность и эффективность. Общая производительность этих батарей значительно зависит от способа их упаковки. В этом разделе представлен подробный обзор различных типов упаковки литий-ионных батарей, их преимуществ, проблем и областей применения.

1. Цилиндрические ячейки

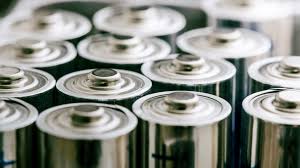

Рисунок 10

Цилиндрические ячейки являются одними из самых распространенных и широко используемых форматов для литий-ионных батарей. Они обычно встречаются в портативной электронике, электроинструментах и электрических транспортных средствах. Наиболее популярными размерами цилиндрических ячеек являются форматы 18650 и 21700.

Преимущества

• ● Механическая устойчивость: Цилиндрическая форма обеспечивает высокую механическую устойчивость и структурную целостность, что делает эти ячейки прочными и долговечными.
• ● Простота изготовления: Цилиндрические ячейки относительно просты в изготовлении благодаря стандартизированным процессам и хорошо налаженным производственным линиям.
• ● Тепловое управление: Эффективное рассеивание тепла возможно благодаря форме цилиндрических ячеек, что важно для поддержания производительности и предотвращения перегрева. Цилиндрическая форма снижает вероятность тепловых точек за счет равномерного распределения тепла.

Области применения

• ● Портативная электроника: Используется в таких устройствах, как пауэрбанки, компьютеры и камеры.
• ● Электрические транспортные средства (EV): Широко используются в электрических автомобилях благодаря своей надежности и простоте интеграции в батарейные блоки.
• ● Электроинструменты: Идеальны для приложений с высоким энергопотреблением благодаря своей прочности и плотности энергии.
•


2. Призматические ячейки

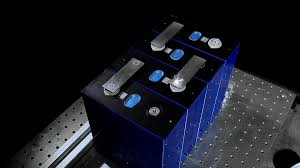

Рисунок 11

Призматические ячейки имеют прямоугольную форму, что делает их более эффективными с точки зрения использования пространства по сравнению с цилиндрическими ячейками. Они часто используются в таких приложениях, как бытовая электроника и электрические транспортные средства, где важно наилучшим образом использовать доступное пространство.

Преимущества

• ● Эффективность использования пространства: Прямоугольная форма позволяет лучше использовать пространство внутри устройства или батарейного блока, что делает призматические ячейки идеальными для компактных конструкций.
• ● Дизайн с большей емкостью: Призматические ячейки могут быть спроектированы с более высокой емкостью благодаря их большему форм-фактору и оптимальному использованию пространства.
• ● Управление теплом: Несмотря на то, что они более эффективны с точки зрения использования пространства, призматические ячейки могут сталкиваться с проблемами управления теплом и могут потребовать дополнительных механизмов охлаждения.

Проблемы

• ● Вздутие: Призматические ячейки более подвержены вздутию со временем из-за накопления внутреннего давления, что может повлиять на производительность и безопасность.
• ● Сложность производства: Призматические ячейки могут быть дороже в производстве и требуют более сложного производственного процесса по сравнению с цилиндрическими ячейками.

Области применения

• ● Смартфоны: Предпочтительны из-за их высокой плотности энергии и малого форм-фактора.
• ● Ноутбуки: Предпочтительны за эффективность использования пространства и большую емкость.
• ● Электрические транспортные средства: Используются в EV, где оптимизация пространства имеет решающее значение.
•


3. Пакетные ячейки

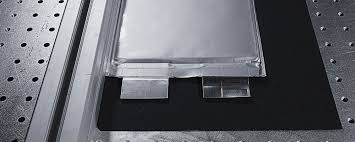

Рисунок 12

Пакетные ячейки используют гибкий, ламинированный корпус из алюминиевой фольги, что делает их легкими и адаптируемыми к различным формам и размерам. Эта универсальность особенно полезна в приложениях, где компактные форм-факторы и свобода дизайна имеют решающее значение.

Преимущества

• ● Легкий и компактный: Формат пакета исключает необходимость в тяжелых металлических корпусах, уменьшая общий вес батареи.
• ● Высокая плотность энергии: Пакетные ячейки могут достигать более высокой плотности энергии по сравнению с другими форматами благодаря эффективному использованию пространства.
• ● Гибкий дизайн: Гибкий корпус позволяет использовать различные формы и размеры, что позволяет создавать инновационные конструкции продуктов.

Проблемы

• ● Механическая защита: Пакетные ячейки требуют осторожного обращения и надежной упаковки, чтобы предотвратить проколы и физические повреждения.
• ● Вздутие: Как и призматические ячейки, пакетные ячейки могут вздуваться из-за накопления газа, требуя осторожного управления внутренним давлением.

Области применения

• ● Планшеты и смартфоны: Предпочтительны за тонкий профиль и адаптивность к различным формам.
• ● Электрические транспортные средства: Используются в EV, когда пространство и вес являются критическими факторами.
• ● Носимые устройства: Идеальны для приложений, требующих гибких и легких батарей.
•


4. Модули и блоки батарей

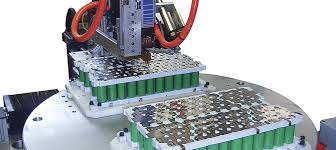

Рисунок 13

Для приложений, требующих большей емкости и напряжения, отдельные литий-ионные ячейки собираются в модули и блоки батарей. Этот модульный подход позволяет кастомизацию и масштабируемость для удовлетворения особых потребностей в мощности и энергии.

Конструкция

• ● Соединения последовательно и параллельно: Последовательные соединения увеличивают напряжение, в то время как параллельные соединения увеличивают емкость. Благодаря своей адаптируемости, дизайнеры могут настроить батарейный блок в соответствии с уникальными требованиями приложения.
• ● Интеграция BMS: Для обеспечения безопасной и эффективной работы батарейные блоки оснащены системой управления батареей (BMS), которая отслеживает и регулирует производительность каждой ячейки.

Преимущества

• ● Масштабируемость: Модули и блоки батарей могут быть увеличены или уменьшены в зависимости от требований к мощности и энергии различных приложений.
• ● Кастомизация: Компоновка ячеек может быть настроена дизайнерами для максимальной эффективности для определенных случаев использования.

Области применения

• ● Электрические транспортные средства: Батарейные блоки обеспечивают электромобили необходимой энергией и плотностью мощности для увеличения дальности поездки.
• ● Хранение энергии в сетях: Используется для поддержания стабильности сети и хранения возобновляемой энергии в системах хранения энергии.
• ● Промышленные приложения: Используются в системах резервного питания и крупномасштабной промышленной технике.
•


5. Система управления батареей (BMS)

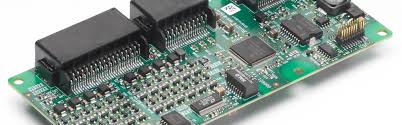

Рисунок 14

BMS является неотъемлемым компонентом батарейного блока литий-ионной батареи, обеспечивающим безопасную и эффективную работу за счет мониторинга и управления производительностью отдельных ячеек в блоке.

Ключевые функции

• ● Балансировка ячеек: Предотвращает перезарядку или переразрядку отдельных ячеек, гарантируя, что все ячейки в блоке поддерживают одинаковый уровень заряда.
• ● Защита: Обнаруживает и реагирует на условия, такие как перенапряжение, недовольтание, превышение тока и перегрев, защищая батарейный блок от повреждений.
• ● Мониторинг состояния: Предоставляет информацию о состоянии заряда (SOC), состоянии здоровья (SOH) и оставшейся емкости батарейного блока, что позволяет осуществлять прогнозируемое обслуживание и эффективное использование.
•


6. Управление теплом

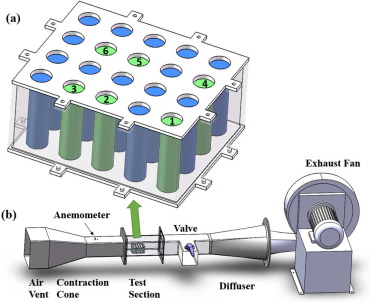

Рисунок 15

Эффективное управление теплом имеет решающее значение для поддержания производительности и безопасности литий-ионных батарей. Правильное регулирование температуры предотвращает перегрев, который может привести к деградации, снижению производительности и рискам для безопасности.

Стратегии

• ● Воздушное охлаждение: Используются вентиляторы или естественная конвекция для отвода тепла. Хотя этот подход прост в использовании и относительно недорог, он может быть недостаточен для приложений с высокой мощностью.
• ● Жидкостное охлаждение: Циркулирует охлаждающую жидкость через каналы или пластины внутри батарейного блока для отвода тепла. Этот метод обеспечивает более эффективное регулирование температуры, особенно в приложениях с высокой мощностью и высокой плотностью.
• ● Материалы с фазовым переходом (PCMs): Используются материалы, которые поглощают и выделяют тепло для поддержания стабильных температур во время фазовых переходов. Пассивное управление теплом с помощью PCM может снизить потребность в активных системах охлаждения.

Области применения

• ● Электрические транспортные средства: Продвинутые системы управления теплом необходимы для поддержания производительности и безопасности батарей в EV, где хранится и выделяется большое количество энергии.
• ● Бытовая электроника: Эффективное управление теплом продлевает срок службы батареи и обеспечивает безопасную работу в устройствах, таких как ноутбуки и смартфоны.
• ● Системы хранения энергии: Эффективные системы охлаждения необходимы для обработки больших потоков энергии в приложениях сетевого хранения.

Упаковка литий-ионных батарей является критическим аспектом их конструкции, напрямую влияющим на их производительность, безопасность и применимость. Различные применения могут извлечь выгоду из уникальных преимуществ и недостатков призматических, пакетных и цилиндрических ячеек. Модули и блоки батарей, оснащенные сложными системами управления батареей и управления теплом, обеспечивают масштабируемое и эффективное использование литий-ионной технологии в различных отраслях. По мере того, как растет спрос на высокопроизводительные, надежные и безопасные решения для хранения энергии, совершенствование упаковки батарей будет играть ключевую роль в удовлетворении этих потребностей.

Ⅴ. Основное оборудование для производства литий-ионных батарей

1. Оборудование для смешивания:

Рисунок 16

Используется для смешивания активных материалов, проводящих добавок и связующих веществ для создания суспензии. Включает в себя миксеры и гомогенизаторы.

2. Машина для покрытия:

Рисунок 17

Покрывает суспензию на фольгу токоотвода (катод и анод) для создания листов электродов.

3. Сушильная печь:

Рисунок 18

Сушит покрытые листы электродов для удаления растворителей и достижения желаемых свойств электродов.

4. Календарная машина:

Рисунок 19

Прессует листы электродов до желаемой толщины и плотности, улучшая контакт между активными материалами и токоотводом.

5. Машина для резки:

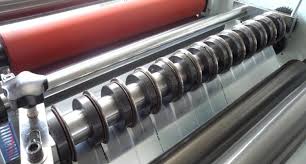

Рисунок 20

Режет листы электродов на узкие полосы, подходящие для конструкции ячейки.

6. Машина для укладки/намотки электродов:

Рисунок 21

Собирает электроды в стопку (для призматических ячеек) или наматывает их в рулон (для цилиндрических и пакетных ячеек).

7. Машина для сварки выводов:

Рисунок 22

Сваривает токоотводы с выводами ячейки, обеспечивая хорошую электрическую проводимость.

8. Машина для сборки ячеек:

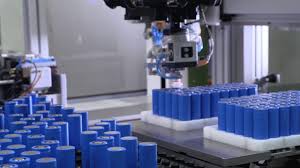

Рисунок 23

Включает электроды и электролит в корпус ячейки, который может быть цилиндрическим, призматическим или пакетным.

9. Машина для заполнения электролитом:

Рисунок 24

Заполняет ячейки электролитом, что критично для транспорта ионов внутри батареи.

10. Машина для запечатывания:

Рисунок 25

Запечатывает ячейки, чтобы предотвратить утечку электролита и поддерживать внутреннее давление.

11. Оборудование для тестирования:

Рисунок 26

Включает оборудование для электрического тестирования (емкость, напряжение, сопротивление), тестирования безопасности (короткое замыкание, перезарядка, сжатие) и контроля качества (рентгеновская инспекция, лазерное сканирование).

Ⅵ. Преимущества и проблемы литий-ионных батарей

Литий-ионные батареи совершили революцию в хранении энергии во многих отраслях, включая системы возобновляемой энергии, электрические транспортные средства и портативные устройства. Хотя они популярны и имеют множество преимуществ, они также имеют некоторые значительные недостатки. Здесь мы более подробно рассмотрим преимущества и недостатки литий-ионных батарей.

1. Преимущества

Повышенная плотность энергии

Высокая плотность энергии - одно из основных преимуществ литий-ионных батарей. Эта функция необходима для приложений, которым требуется много энергии в небольшом объеме, таких как:

• ● Портативная электроника: Устройства, такие как смартфоны, ноутбуки и планшеты, полагаются на литий-ионные батареи, чтобы обеспечивать длительное питание, при этом сохраняя общий вес и размер.
• ● Электрические транспортные средства (EV): Электромобили с высокой плотностью энергии имеют больший запас хода, чем автомобили с двигателями внутреннего сгорания, что увеличивает их конкурентоспособность.

Как правило, литий-ионные батареи имеют плотность энергии от 150 до 250 Вт·ч/кг, что значительно больше, чем у других аккумуляторных технологий, таких как никель-металлгидридные (NiMH) и никель-кадмиевые (NiCd) батареи.

Длительный срок службы

Долгосрочное использование литий-ионных батарей экономически выгодно благодаря их способности выдерживать сотни и тысячи циклов заряда-разряда с незначительной потерей емкости. Среди основных причин их долгого срока службы:

• ● Стабильные электрохимические реакции: процессы интеркаляции и дезинтеркаляции ионов лития в электродах высокообратимы, что приводит к меньшей деградации с течением времени.
• ● Современные системы управления батареями (BMS): Современные литий-ионные батареи оснащены BMS, которые контролируют и управляют процессом зарядки, предотвращая условия, которые могут привести к быстрому старению.

Например, аккумуляторы электромобилей часто рассчитаны на срок службы более 1000 циклов или более десяти лет регулярного использования, что соответствует сроку службы транспортного средства.

Низкий саморазряд

Минимальный саморазряд Литий-ионные батареи имеют гораздо более низкий уровень саморазряда по сравнению с другими аккумуляторными батареями. В неиспользуемом состоянии они обычно теряют только 1–2% заряда ежемесячно. Это качество особенно выгодно для:

• ● Системы аварийного питания: Батареи с низким уровнем саморазряда надежны для аварийного питания, так как дольше удерживают заряд.
• ● Потребительская электроника: Устройства могут оставаться заряженными в течение более длительных периодов, даже если они не используются регулярно, обеспечивая удобство и надежность.

Легкость

Литий и алюминий, два легких компонента, используемых в литий-ионных батареях, помогают уменьшить общий вес батареи. В ситуациях, когда вес является важным фактором, это преимущество имеет решающее значение:

• ● Портативная электроника: Легкие батареи повышают портативность устройств, что делает их легче переносимыми и используемыми.
• ● Аэрокосмическая промышленность и электротранспортные средства: В этих отраслях снижение веса может привести к улучшению характеристик и эффективности, например, увеличению дальности полета для дронов или увеличению дальности хода для электромобилей.
•


2. Проблемы

Проблемы безопасности

Литий-ионные батареи имеют преимущества, но при неправильном использовании они могут быть опасными. Основные вопросы безопасности включают в себя:

• ● Тепловой разгон: Эта проблема, при которой батарея выделяет чрезмерное количество тепла неконтролируемым образом, может быть вызвана перезарядкой, переразрядом или воздействием экстремальных температур. Это может привести к взрывам или пожарам.
• ● Короткое замыкание: Физическое повреждение или производственные дефекты могут привести к внутренним коротким замыканиям, вызывающим тепловой разгон.
• ● Химическая стабильность: Высокая реакционная способность лития и органических растворителей, используемых в электролите, может представлять опасность возгорания, если батарея повреждена или неправильно обработана.

Чтобы уменьшить эти риски, производители внедряют несколько функций безопасности, таких как:

• ● Внутренняя защита цепи: такие функции, как чувствительные к давлению клапаны и термопредохранители.
• ● Современные системы управления батареями (BMS) избегают перезарядки и перегрева за счет мониторинга и контроля процессов зарядки и разрядки.

Стоимость

Производство литий-ионных батарей связано с дорогостоящими материалами и сложными производственными процессами, что способствует их более высокой цене по сравнению с другими типами батарей. Основные факторы стоимости включают:

• ● Сырье: Материалы, такие как литий, кобальт и никель, дороги и имеют нестабильные рыночные цены.
• ● Производственные технологии: процессы, необходимые для производства качественных литий-ионных ячеек, сложны и требуют капитальных вложений.

Тем не менее, благодаря достижениям в области технологий и экономии за счет масштаба, затраты снижаются. Например, за последние десять лет стоимость литий-ионных аккумуляторов для электромобилей значительно снизилась, что позволило электромобилям приблизиться к массовому рынку.

Повторное использование и выброс

Важно утилизировать и перерабатывать литий-ионные батареи надлежащим образом, чтобы уменьшить их вредное воздействие на окружающую среду. Препятствия в этой области включают:

• ● Сложные процедуры утилизации: Процесс переработки включает дорогостоящие и технически сложные процессы разделения и восстановления ценных материалов, таких как никель, кобальт и литий.
• ● Экологические угрозы: Неправильная утилизация опасных предметов может вызвать утечки в окружающую среду, представляя угрозу для здоровья человека и экосистем.

Технологии и процедуры утилизации совершенствуются. Например, предпринимаются усилия по созданию более экономичных и эффективных методов переработки для повышения эффективности извлечения ценных материалов и снижения воздействия на окружающую среду.

Доступность ресурсов

Обеспокоенность по поводу доступности и этических методов получения важнейших материалов, таких как литий, кобальт и никель, была вызвана растущим спросом на литий-ионные батареи. Основные проблемы состоят в следующем:

• ● Ограничения цепочки поставок: Доступность этих ресурсов может зависеть от рыночного спроса, горнодобывающих законов и геополитических условий.
• ● Этическое происхождение: Требования к более устойчивым и этическим методам добычи возникли из-за опасений по поводу нарушений прав человека и ущерба окружающей среде на местах добычи кобальта.

Для решения этих проблем исследования сосредоточены на:

• ● Альтернативные материалы: Разработка аккумуляторов с меньшей зависимостью от редких или этически проблемных материалов.
• ● Устойчивые методы: Улучшение методов добычи и создание программ переработки для обеспечения стабильного снабжения сырьем.

Высокая плотность энергии, длительный срок службы, меньший саморазряд и легкая конструкция - вот лишь некоторые из преимуществ, которые делают литий-ионные батареи идеальными для различных применений. Тем не менее, они также сталкиваются с рядом серьезных препятствий, включая нехватку ресурсов, проблемы с безопасностью, высокие затраты, а также проблемы утилизации и утилизации. Технология литий-ионных батарей должна будет решать эти проблемы с помощью технологических разработок, усовершенствованных методов производства и устойчивых бизнес-практик, чтобы продолжать расти и внедряться.

Ⅶ. Перспективы развития литий-ионных батарей

Будущее литий-ионных батарей сосредоточено на постоянном улучшении и инновациях, преодолении текущих ограничений при улучшении их производительности и устойчивости. Ключевые области исследований и разработок имеют решающее значение для развития следующего поколения литий-ионных батарей.

1. Твердотельные батареи

Заменив жидкий электролит на твердый электролит в традиционных литий-ионных батареях, твердотельные батареи предлагают значительное улучшение по сравнению с их аналогами. Это изменение дает несколько потенциальных преимуществ:

Повышенная безопасность

• ● Невоспламеняемость: по сравнению с жидкими электролитами твердые электролиты часто не воспламеняются и не взрываются.
• ● Стабильность: Одной из основных проблем безопасности литий-ионных батарей является тепловой разгон, который можно предотвратить с помощью твердых электролитов, которые более устойчивы при высоких температурах.

Повышенная плотность энергии

• ● Тонкие слои: твердотельные батареи могут использовать очень тонкие слои твердых электролитов, что позволяет создавать более компактные конструкции и более высокую плотность энергии.
• ● Профилактика дендритов: твердый электролит может предотвратить образование литиевых дендритов, которые могут вызвать короткое замыкание в батарее, что позволяет использовать аноды из металла лития с высокой емкостью.

Длительный срок службы

• ● Снижение деградации: как правило, твердотельные батареи имеют более низкий уровень деградации из-за стабильности твердого электролита, что приводит к увеличению срока службы.

Проблемы

• ● Сложность производства: разработка экономичных и масштабируемых производственных процессов для твердотельных батарей остается проблемой.
• ● Совместимость материалов: твердый электролит и материалы электродов должны подходить для эффективной транспортировки ионов и общей производительности батареи.
•


2. Улучшенные материалы анодов

Создание более совершенных анодных материалов является важной областью интересов для повышения производительности и плотности энергии литий-ионных батарей.

Кремниевые аноды

• ● Высокая емкость: теоретически кремний может накапливать в десять раз больше ионов лития, чем графит, значительно увеличивая емкость батареи.
• ● Расширение объема: при заряде и разряде кремниевые аноды испытывают значительные колебания объема, которые могут вызвать механическое разрушение. Исследователи изучают наноструктурированные структуры и кремниевые композиты, чтобы решить эту проблему.

Аноды из литий-титаната (LTO)

• ● Безопасность и стабильность: аноды LTO предлагают отличную безопасность, термическую стабильность и длительный срок службы. Они менее склонны к образованию твердотельного электролитного интерфейса (SEI), что может улучшить общую долговечность батареи.
• ● Более низкая плотность энергии: аноды LTO более безопасны, чем кремниевые или графитовые аноды, но они все еще подходят для приложений, где срок службы и безопасность важнее плотности энергии.
•


3. Катоды без кобальта

Сокращение или исключение кобальта в катодных материалах решает как проблемы стоимости, так и этические вопросы поставок. Исследования сосредоточены на разработке альтернативных материалов, которые поддерживают или улучшают производительность батареи.

Фосфат железа лития (LiFePO4)

• ● Безопасность и стабильность: LiFePO4 известен своей исключительной безопасностью и тепловой стабильностью. Он менее подвержен тепловому разгону или перегреву.
• ● Более низкая плотность энергии: он имеет более низкую плотность энергии по сравнению с катодами на основе кобальта, но улучшения в конструкции ячеек помогают преодолеть этот разрыв.

Оксид лития-никеля-марганца (LNMO)

• ● Высокое напряжение: LNMO работает при более высоком напряжении, чем традиционные катодные материалы, что может увеличить общую плотность энергии батареи.
• ● Без кобальта: полностью устраняет кобальт, снижая затраты и решая этические проблемы.
•


4. Быстрая зарядка

Ускорение скорости зарядки литий-ионных батарей без ущерба для безопасности или срока службы критически важно для удобства потребителей и принятия электромобилей.

Улучшенные электролиты

• ● Высокая ионная проводимость: Разработка электролитов с более высокой ионной проводимостью может снизить внутреннее сопротивление батареи, что позволит быстрее заряжаться.
• ● Стабильность: обеспечение стабильности электролитов при более высоких напряжениях и температурах имеет важное значение для поддержания безопасности при быстрой зарядке.

Передовые протоколы зарядки

• ● Интеллектуальные алгоритмы зарядки: внедрение передовых алгоритмов, которые динамически регулируют скорость зарядки в зависимости от состояния батареи, может оптимизировать процесс зарядки, снизить нагрузку на батарею и продлить срок ее службы.
• ● Импульсная зарядка: Использование методов импульсной зарядки может помочь минимизировать образование тепла и повысить общую эффективность процесса зарядки.
•


5. Технологии утилизации

Усовершенствование методов утилизации литий-ионных батарей необходимо для восстановления ценных материалов и уменьшения негативного воздействия на окружающую среду.

Эффективное извлечение материалов

• ● Гидрометаллургические процессы: Эти процессы включают использование водных растворов для извлечения металлов из отработанных батарей, обеспечивая высокие показатели извлечения и меньшее воздействие на окружающую среду по сравнению с традиционными пирометаллургическими методами.
• ● Прямая переработка: этот подход направлен на восстановление и повторное использование компонентов батареи (например, катодных и анодных материалов) без их разложения на элементарные формы, сохраняя их структуру и снижая потребность в обширной переработке.

Экологические и экономические преимущества

• ● Сокращение отходов: Эффективная утилизация снижает объем опасных отходов, образующихся в результате использования батарей, сводя к минимуму загрязнение окружающей среды.
• ● Сохранение ресурсов: Утилизация помогает восстановить важные ресурсы, такие как никель, кобальт и литий, что снижает спрос на новое производство и облегчает проблемы с цепочкой поставок.

Политика и регулирование

• ● Расширенная ответственность производителя (EPR): Производители могут быть поощрены разрабатывать аккумуляторы с учетом их утилизации и взять на себя ответственность за их утилизацию в конце срока службы путем принятия законов EPR.
• ● Стандартизация: Разработка стандартизированных процессов и норм для утилизации батарей может повысить эффективность и обеспечить постоянное восстановление ценных материалов.

Будущее литий-ионных батарей заключается в постоянных инновациях и преодолении текущих ограничений. Твердотельные батареи, усовершенствованные анодные материалы, катоды без кобальта, технологии быстрой зарядки и улучшенные методы утилизации представляют собой ключевые области исследований и разработок. Улучшая производительность, безопасность и устойчивость аккумуляторов, эти разработки открывают дверь для более широкого использования литий-ионной технологии в различных отраслях. По мере совершенствования этих технологий они будут играть ключевую роль в обеспечении следующего поколения электронных устройств, электромобилей и возобновляемых источников энергии, способствуя созданию более устойчивого и энергоэффективного будущего.

Ⅶ. Заключение

Благодаря высокой плотности энергии, длительному сроку службы и долговечности литий-ионные аккумуляторы полностью изменили способ питания наших устройств и автомобилей. Понимание их состава, принципа работы и упаковки необходимо для понимания их преимуществ и преодоления их недостатков. По мере развития технологий литий-ионные батареи будут продолжать доминировать на рынке решений для хранения энергии, способствуя устойчивому развитию и инновациям в самых разных отраслях.

---

---

Ответы на часто задаваемые вопросы

1. Какие преимущества литий-ионных батарей по сравнению с другими типами батарей?

Высокая плотность энергии, длительный срок службы, минимальный саморазряд, легкая конструкция и отличная эффективность литий-ионных батарей делают их идеальными для портативных устройств, электромобилей и систем хранения возобновляемой энергии.

2. Как работают батареи из литий-ионов?

При зарядке и разрядке ионы лития перемещаются через электролит от анода к катоду в литий-ионных батареях. Устройства питаются от электрического тока, образующегося в результате этого движения ионов.

3. Из каких основных частей состоит литий-ионный аккумулятор?

Анод (обычно графит), катод (в основном оксиды металлов лития), электролит (соль лития в органическом растворителе), сепаратор и токосъемники (медный анод и алюминиевый катод) являются основными частями литий-ионного аккумулятора.

4. Каков средний срок службы литий-ионных аккумуляторов?

Срок службы литий-ионных аккумуляторов обычно составляет от 500 до 1500 циклов зарядки, что может соответствовать нескольким годам использования в зависимости от области применения и характера использования. Например, аккумуляторы электромобилей часто рассчитаны на 8–10 лет службы.

5. Какие проблемы с безопасностью окружают литий-ионные батареи?

Проблемы безопасности литий-ионных аккумуляторов включают возможность теплового разгона, пожаров и взрывов, вызванных физическим повреждением, перезарядом или перегревом. Для снижения этих рисков важны эффективные системы управления батареями (BMS) и меры безопасности.

6. Как осуществляется утилизация литий-ионных батарей?

Процесс переработки литий-ионных батарей включает в себя сбор и сортировку батарей, извлечение ценных материалов, таких как литий, кобальт и никель, с использованием гидрометаллургических или пирометаллургических методов, а также повторное использование или безопасную утилизацию оставшихся материалов.

7. Какие последние разработки произошли в области литий-ионных батарей?

Недавние достижения включают твердотельные батареи, кремниевые аноды, катоды без кобальта, технологии быстрой зарядки и улучшенные методы утилизации. Эти инновации направлены на повышение плотности энергии, безопасности и устойчивости.

8. Почему литий-ионные батареи используются в электромобилях?

Благодаря высокой плотности энергии, которая позволяет увеличить дальность хода, быстрое время зарядки и длительный срок службы, литий-ионные батареи используются в электромобилях (EV) и отвечают строгим требованиям этих транспортных средств.

9. Каковы распространенные области применения литий-ионных батарей?

Поскольку они надежны, эффективны и имеют компактные размеры, они часто используются в электроинструментах, медицинском оборудовании, электромобилях, велосипедах, портативной электронике (например, ноутбуках и смартфонах) и системах хранения возобновляемой энергии.

10. Как я могу продлить срок службы литий-ионного аккумулятора?

Чтобы продлить срок службы литий-ионного аккумулятора, избегайте экстремальных температур, избегайте полного разряда и перезарядки, используйте соответствующие зарядные устройства, храните аккумуляторы частично заряженными, если они не используются в течение длительных периодов времени, и следуйте рекомендациям производителя по эксплуатации и обслуживанию.
