Грузовой вагон ( )Руководство по литиевой батарее BR2325 23,0 мм: характеристики, сравнение и альтернативы
2024/8/9 15:28:08
Вид：
Литиевые монетные батарейки повсеместно используются в современной электронике, питая все, от небольших носимых устройств до различных типов встроенных систем. Среди множества типов литиевых монетных батарей BR2325 выделяется своими специфическими характеристиками и областями применения. Этот пост в блоге предоставит подробное изучение литиевой полиуглеродной батареи 3V батареи BR2325 23,0 мм, включая спецификации по техническим данным, сравнение с популярной батареей CR2032 и потенциальные эквиваленты.
Замена батареи на Casio G-Shock GMA-S110. батарея CR1220
Введение

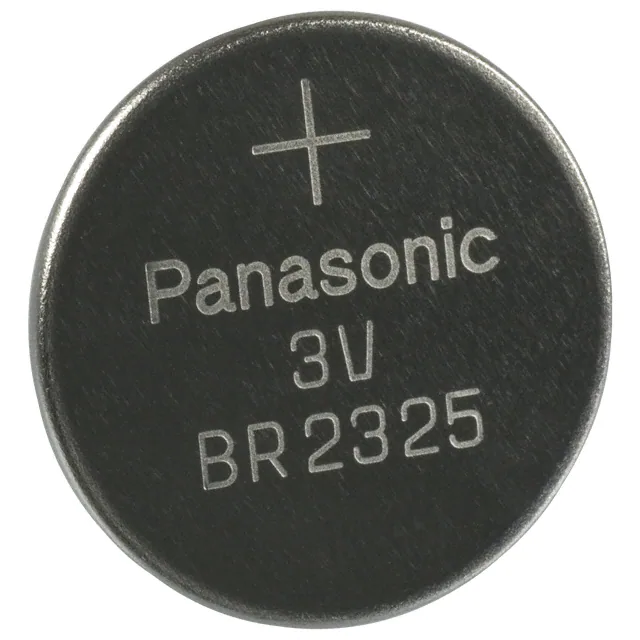

ЛИТИЕВАЯ БАТАРЕЯ 3В МОНЕТА 23ММ
BR-2325 это тип нерезарядной литиевой монетной батареи. Она подходит для различных применений, требующих надежного, длительного питания, благодаря своей высокой энергоемкости и длительному сроку хранения. Емкость батареи составляет 165 мАч, а номинальное напряжение - 3 В. Диаметр батареи - 23 мм, а высота - 2,5 мм. Батарея BR-2325 широко используется в небольших электронных устройствах, таких как часы, калькуляторы, медицинские приборы и системы резервного питания памяти, благодаря стабильному выходному напряжению и отличной производительности в широком диапазоне температур. Ее конструкция включает химию лития с углеродным монофторидом (Li-CFx), что обеспечивает низкий уровень саморазряда и продолжительный срок эксплуатации.

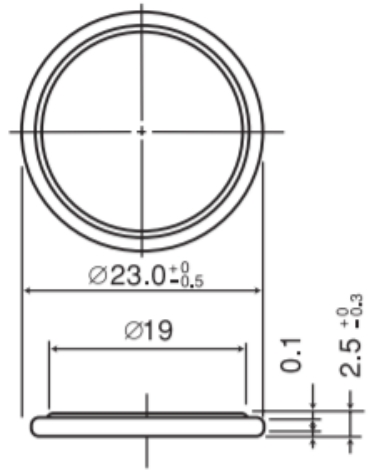

Размеры
Размеры BR-2325
Особенности
1. Высокая энергоемкость: Батарея эффективна для питания небольших электрических устройств, так как содержит много энергии для своего размера.
2. Длительный срок хранения: BR-2325 имеет низкий уровень саморазряда, что позволяет ей сохранять заряд в течение длительного времени - обычно до десяти лет и более.
3. Стабильное напряжение: Она поддерживает стабильное номинальное напряжение 3В на протяжении всего срока службы, обеспечивая надежную работу.
4. Широкий температурный диапазон: Батарея хорошо работает в широком температурном диапазоне, обычно от -30°C до +85°C, что делает ее подходящей для различных условий окружающей среды.
5. Компактный размер: Диаметр 23 мм и высота 2,5 мм делают BR-2325 компактной, позволяя ей легко размещаться в небольших электронных устройствах.
6. Надежная химия: Химия лития с углеродным монофторидом (Li-CFx) обеспечивает стабильность и безопасность, способствуя общей надежности батареи.
7. Низкий саморазряд: Конструкция батареи минимизирует потери энергии, когда она не используется, сохраняя ее заряд для будущего использования.
8. Легкий вес: panasonic br2325 легкий, добавляя минимальный вес к устройствам, которые она питает.
Спецификации
Анализ производительности

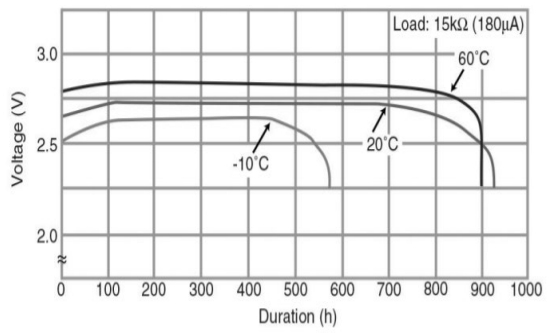

Температурные характеристики разряда
Батарея BR-2325 демонстрирует отличные температурные характеристики разряда, надежно работая в широком диапазоне температур от -30°C до +85°C. При более низких температурах она поддерживает стабильный выход напряжения, хотя емкость может незначительно снизиться. Напротив, при более высоких температурах батарея остается стабильной без значительных падений напряжения, обеспечивая стабильную работу. Широкая температурная толерантность делает BR-2325 идеальной для широкого спектра приложений в различных климатических условиях.

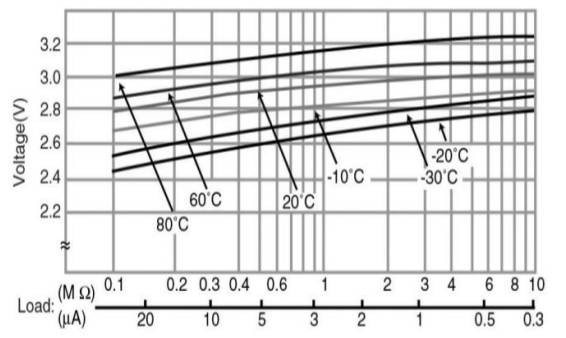

Рабочее напряжение в зависимости от нагрузки (напряжение при 50% глубине разряда)
Сопротивление нагрузки батареи BR-2325 влияет на ее рабочее напряжение при 50% глубине разряда. В общем, с увеличением сопротивления нагрузки рабочее напряжение остается более стабильным, в то время как более низкое сопротивление нагрузки может вызвать падение рабочего напряжения из-за большего тока. Вот упрощенное описание этой зависимости:
Высокое сопротивление нагрузки: Когда сопротивление нагрузки высоко (например, в диапазоне килоом), рабочее напряжение остается близким к номинальному напряжению 3В при 50% глубине разряда. Это связано с минимальным потреблением тока, что приводит к меньшему внутреннему сопротивлению и падению напряжения.
Среднее сопротивление нагрузки: При среднем сопротивлении нагрузки (например, сотни омов) наблюдается незначительное снижение рабочего напряжения. Батарея по-прежнему работает хорошо, поддерживая напряжение, близкое к 3В, но немного ниже из-за умеренного потребления тока.
Низкое сопротивление нагрузки: При низком сопротивлении нагрузки (например, десятки омов и ниже) рабочее напряжение заметно падает. Увеличенное потребление тока вызывает большее падение напряжения из-за внутреннего сопротивления, что приводит к более низкому рабочему напряжению при 50% глубине разряда.
Такое поведение указывает на способность батареи BR-2325 обеспечивать стабильное напряжение при различных условиях нагрузки, с лучшей производительностью при высоких сопротивлениях.

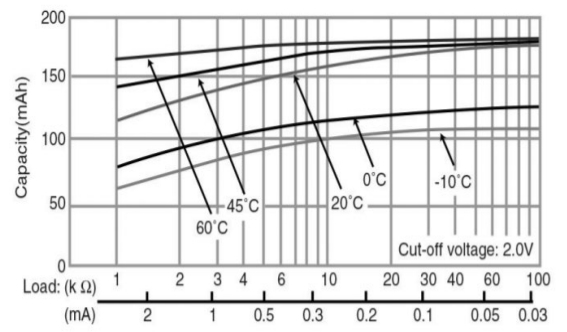

Емкость в зависимости от сопротивления нагрузки
Литиевая монетная батарея BR-2325 BR-2325 часто используется в приложениях с низким энергопотреблением, таких как резервное копирование памяти и небольшие электронные устройства. Одним из критических аспектов ее производительности является то, как ее емкость изменяется в зависимости от различных сопротивлений нагрузки. По мере изменения сопротивления нагрузки изменяется и ток, потребляемый из батареи, что, в свою очередь, влияет на ее емкость.
Когда сопротивление нагрузки высоко, то есть устройство потребляет низкий ток, батарея может обеспечить более высокую общую емкость. Это связано с тем, что более низкие требования к току приводят к более эффективному использованию энергии и меньшим потерям энергии в виде тепла. На практике высокое сопротивление нагрузки продлевает срок службы батареи, делая ее подходящей для приложений, где требуется длительная подача питания.
Напротив, когда сопротивление нагрузки низко, потребление тока увеличивается. Высокая нагрузка тока может привести к снижению эффективной емкости батареи. Это снижение обусловлено несколькими факторами, включая увеличение внутреннего сопротивления, падение напряжения и генерацию тепла, что может снизить эффективность батареи и общую подачу энергии. Таким образом, приложения с низким сопротивлением нагрузки, требующие более высокого тока, могут испытывать сокращение срока службы батареи и уменьшение емкости.
Понимание взаимосвязи между сопротивлением нагрузки и емкостью батареи важно для оптимизации работы устройств, питающихся от батарей BR-2325. Выбирая соответствующие сопротивления нагрузки, пользователи могут продлить срок службы батареи и обеспечить надежную работу своих электронных устройств.
Применения
1. Коммерческое оборудование:
- Устройства связи: Батарея BR-2325 часто используется в беспроводных устройствах связи, включая пульты дистанционного управления, беспроводные телефоны и рации. Ее стабильный выход мощности обеспечивает надежную связь без частой замены батареи.
- Измерительные устройства: Точные измерительные инструменты, такие как цифровые штангенциркули, мультиметры и термометры, выигрывают от стабильного напряжения BR-2325. Эти инструменты требуют постоянной энергии для обеспечения точных показаний в течение длительных периодов.
2. Счетчики электроэнергии:
- Умные счетчики: В умных счетчиках электроэнергии батарея BR-2325 обеспечивает резервное питание для сохранения важной информации при отключении электроэнергии. Это гарантирует, что данные об использовании не потеряны, и счетчик может беспрепятственно продолжить работу после восстановления электропитания.
- Счетчики коммунальных услуг: Традиционные и цифровые счетчики коммунальных услуг также используют батареи BR-2325 для поддержания функций реального времени и хранения данных измерений при смене батареи или отключении питания.
3. Резервное копирование памяти:
- Камеры безопасности: В системах безопасности, особенно тех, которые требуют надежного резервного копирования памяти, батарея BR-2325 гарантирует, что конфигурации и журналы сохраняются даже при сбоях питания. Это важно для поддержания настроек системы и целостности безопасности.
- Датчики безопасности: Датчики в системах безопасности, такие как датчики движения и датчики дверей/окон, часто полагаются на батареи BR-2325 для резервного питания. Это обеспечивает работоспособность датчиков и их способность к коммуникации с центральной системой даже при отключении основного питания.
4. Электронные компоненты автомобилей:
- Система электронной оплаты проезда (ETC): Батарея BR-2325 используется в устройствах ETC, установленных в автомобилях. Эти устройства требуют надежного источника питания для поддержания учета операций по оплате проезда и обеспечения правильной работы устройства во время движения.
- Другие автомобильные электроники: Батарея BR-2325 3В литиевая батарея также используется в различных других автомобильных приложениях, таких как системы бесключевого доступа, системы мониторинга давления в шинах (TPMS) и системы бортовой диагностики. Ее надежность и долгий срок службы делают ее идеальной для условий, требующих высокой надежности в автомобильной сфере.
Эквиваленты
- CR2325 (Panasonic, Sony и другие бренды)
- DL2325 (Duracell)
- ECR2325 (Energizer)
- KCR2325 (Kodak)
- BR2325-1W (конкретный вариант BR2325)
- BR2325-1HF (другой вариант BR2325)
Сравнение батарей BR2325 и CR2032
Производитель
Выпуская важные детали для миллионов бытовой техники, потребительской электроники, компьютеров, коммуникационных устройств, бизнес-инструментов и медицинских приложений, Panasonic Industrial Devices Sales Company of America является подразделением компании Panasonic Corporation of North America, специализирующимся на промышленных компонентах и электронных устройствах. Благодаря нашему широкому ассортименту первоклассной промышленной продукции, возможности глобального производства, передовым научно-исследовательским лабораториям и непоколебимой преданности обслуживанию клиентов, мы являемся предпочтительным поставщиком для самых известных производителей оригинального оборудования высокотехнологичной электронной продукции в мире. Panasonic предлагает всё, от самого маленького резистора до самых передовых модулей беспроводной связи. Выбирая Panasonic, вы получаете не только надежный бренд, но и лучшие комплектующие, которые предлагает рынок.
Типы клемм
Пожалуйста, ознакомьтесь с документами о настройках клемм и проводов.
- Линейка типов клемм (по форме)
- Линейка типов клемм (по номеру продукта)
Ответы на распространенные вопросы
1. Каковы основные области применения батареи BR2325?
Батарея BR2325 в основном используется в приложениях, требующих долгосрочного надежного питания со стабильным напряжением. К распространённым применениям относятся резервное копирование памяти в электронных устройствах, модули реального времени (RTC), калькуляторы, медицинские приборы и различные устройства с низким энергопотреблением, работающие в суровых условиях окружающей среды.
2. Что отличает батареи BR2325 от батарей CR2032?
Основные различия между батареями BR2325 и CR2032 заключаются в их размере, емкости и химии. BR2325 имеет диаметр 23,0 мм и высоту 2,5 мм, с емкостью около 165 мАч. Она использует химию литий-полиуглеродного монофторида (Li-(CF)x), которая обеспечивает стабильное напряжение и отличную производительность в экстремальных температурах. Напротив, CR2032 имеет меньший диаметр (20,0 мм), но она толще (3,2 мм) и обладает большей емкостью около 220 мАч, используя химию литий-диоксида марганца (Li-MnO2), которая лучше подходит для приложений с высокой нагрузкой.
3. Какова емкость батареи BR2325?
Батарея BR2325 обычно имеет емкость около 165 мАч, что делает её подходящей для приложений с низким энергопотреблением, где важна долгосрочная стабильность питания.
4. Каковы спецификации и габариты батареи BR2325?
Литиевая монетная батарея 3.0V BR2325 разработана для различных применений, требующих стабильного, долговечного питания. С емкостью 165 мАч она обеспечивает достаточную мощность для устройств с низким энергопотреблением. Батарея компактна, имеет диаметр 23,0 мм и высоту 2,5 мм, что позволяет размещать ее в ограниченном пространстве. Химический состав на основе литий-полиуглеродного монофторида (Li-(CF)x) обеспечивает высокую производительность и стабильное напряжение в широком температурном диапазоне. Весом всего 2,9 грамма, батарея BR2325 является как эффективной, так и портативной. Она надежно работает в условиях как экстремально высоких, так и низких температур, функционируя в температурном диапазоне от -30°C до +85°C.
5. Каков диапазон рабочих температур батареи BR2325?
Батарея BR2325 эффективно функционирует в температурном диапазоне от -30°C до +85°C, что делает её надёжной в условиях как экстремально холодных, так и жарких окружающих сред.
6.Каково напряжение батареи BR2325?
Батарея BR2325 обеспечивает номинальное напряжение 3.0 вольта, которое остаётся относительно стабильным на протяжении всего срока её разряда.
7. Из чего химически состоит батарея BR2325?
Батарея BR2325 использует химию литий-полиуглеродного монофторида (Li-(CF)x), известную своей стабильностью напряжения и надежной работой в широком диапазоне температур.
8. Каковы эквивалентные модели для батареи BR2325?
В зависимости от требований, несколько батарей могут выступать в качестве аналогов BR2325. Схожим устройством с аналогичными размерами является CR2325, использующий химию литий-диоксида марганца (Li-MnO2) и обладающий несколько большей емкостью. Другой вариант - DL2325 от компании Duracell, который имеет характеристики, сходные с CR2325. Также альтернативой может быть BR2330, который предлагает большую емкость, около 255 мАч, но толще, имея высоту 3,0 мм. Эти варианты могут быть подходящими в зависимости от специфических потребностей приложения.
9. Где можно купить батарею BR2325?
Батарея BR2325 продаётся в нескольких интернет-магазинах, включая Amazon, eBay и специализированных поставщиков батарей. Она также доступна в некоторых универмагах, предлагающих батареи, а также в магазинах электроники.
10. Какова скорость саморазряда батареи BR2325?
Батарея BR2325 имеет очень низкую скорость саморазряда, обычно менее 1% в год при 20°C. Это означает, что она может сохранять свой заряд в течение длительных периодов времени, когда не используется, что делает её идеальной для приложений с резервным питанием.
