В условиях быстрого развития промышленного интеллекта сегодня встраиваемые системы предъявляют все более жесткие и разнообразные требования к источникам питания. По мере расширения диапазона входных напряжений и повышения требований к точности выходного тока, схемы стабилизации тока становятся крайне важными. Эти схемы обеспечивают стабильный выходной ток при различных входных напряжениях, что является основой для надежной работы устройств. Здесь представлено подробное обсуждение нескольких распространенных типов схем источников постоянного тока и их принципов работы.

Основные Принципы Схем Источников Постоянного Тока

Схемы источников постоянного тока в основном состоят из источника сигнала и управляемого напряжением источника тока (VCCS). Источник сигнала обычно использует технологию прямого цифрового синтеза (DDS), извлекая данные синусоидальной волны из EPROM и генерируя стабильный синусоидальный сигнал через цифро-аналоговое преобразование и фильтрацию. Основой источника постоянного напряжения и тока является взаимодействие двух ключевых управляющих блоков:
1. Блок Регулировки Напряжения:Этот блок поддерживает стабильность выходного напряжения, гарантируя, что выходное напряжение не изменяется значительно при изменении нагрузки.
2. Блок Регулировки Тока: Этот блок отвечает за поддержание постоянного выходного тока. Взаимодействие этих двух блоков обеспечивает стабильность и надежность выходного питания.

Распространенные Типы Схем Источников Постоянного Тока

1. Схема Источника Постоянного Тока на Стабилитроне

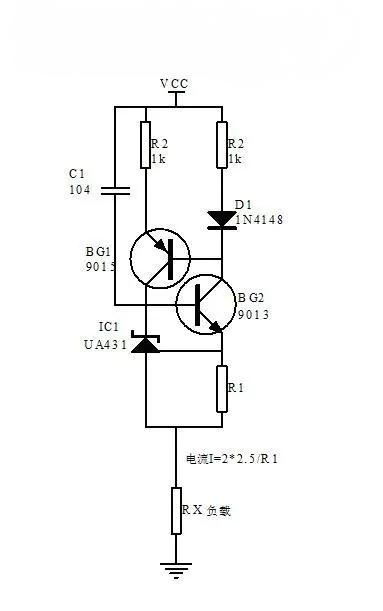

Схема источника постоянного тока на стабилитроне использует свойства стабилитрона и транзистора для реализации постоянного тока. Стабилитрон обеспечивает стабильное опорное напряжение, а транзистор регулирует выходной ток на основе этого опорного напряжения.  Хотя эта схема проста и экономична, она сильно чувствительна к изменениям температуры, что делает ее подходящей в основном для приложений, где высокая точность тока не требуется.

2. Схема Источника Постоянного Тока на Транзисторе
Схема источника постоянного тока на транзисторе поддерживает постоянный выходной ток, регулируя базовое напряжение транзистора. Независимо от изменений сопротивления нагрузки или напряжения питания, схема может поддерживать постоянный выходной ток.  Хотя схема проста в реализации, она также сильно зависит от температуры, поэтому используется в основном в приложениях, где точность не является критичной.

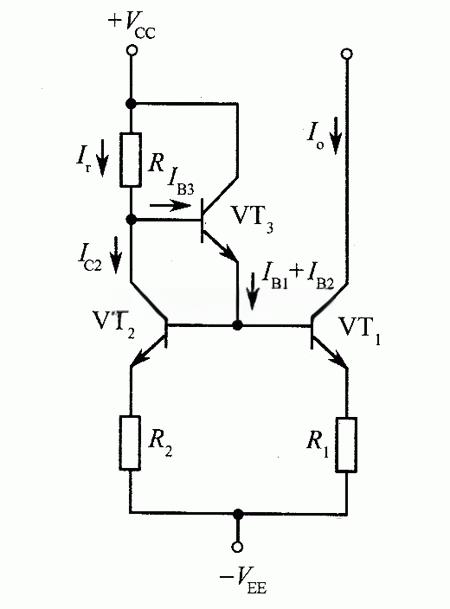

3. Схема Источника Постоянного Тока на Зеркале Тока

Схема источника постоянного тока на зеркале тока использует два идентичных транзистора (например, VT0 и VT1), расположенных в определенной конфигурации, создавая зеркальное соотношение между их токами коллектора. Эта схема проста, легко интегрируется и может обеспечивать стабильный выходной ток, что делает ее распространенным дизайном источника постоянного тока в интегральных схемах.

Применение Источников Постоянного Тока в Дифференциальных Усилителях

В схемах дифференциальных усилителей источники постоянного тока могут заменить традиционные эмиттерные резисторы, обеспечивая более стабильный ток покоя. Это не только усиливает эффект отрицательной обратной связи по общему сигналу, но и значительно улучшает способность схемы к подавлению общего сигнала. Комбинация источников постоянного тока и дифференциальных усилителей оптимизирует конструкцию схемы, делая ее идеальной конфигурацией во многих электронных устройствах.

Микро Источник Постоянного Тока

Микро источник постоянного тока особенно подходит для приложений, требующих крайне низких выходных токов, таких как входной каскад интегральных операционных усилителей. Тонко регулируя эмиттерный резистор, можно достичь точного контроля выходного тока, что особенно важно для усилительных схем, работающих с слабыми сигналами. Микро источник постоянного тока отличается высокой точностью и стабильностью, что делает его лучшим выбором для высокоточных приложений.

Многоканальный Источник Постоянного Тока

Многоканальный источник постоянного тока может генерировать несколько различных выходных токов из одного опорного тока, удовлетворяя разнообразные потребности сложных схем. Этот дизайн схемы не только увеличивает уровень интеграции схемы, но и эффективно управляет и распределяет ток, улучшая общую стабильность системы. Многоканальные источники постоянного тока широко используются в интегральных операционных усилителях, особенно подходят для распределения тока в многоступенчатых усилительных схемах.
Эти схемы источников постоянного тока играют важную роль в современных электронных устройствах, обеспечивая стабильность и надежность оборудования при различных условиях эксплуатации. По мере дальнейшего развития технологий, дизайн и применение схем постоянного тока будут оптимизироваться, обеспечивая надежную поддержку для более высокоточных и надежных приложений.
