Грузовой вагон ( )Глубоко понимать принципы проектирования понижающих резисторов для транзисторов и МОП-ламп.
2024/5/27 14:26:26
Вид：
1. Транзистор, Rce≈0, Vce≈0,3В, 0,3В напрямую заземлен. Ib≥1мА, если Ib=1мА, Ic=100мА, β=100, транзистор полностью открыт. NPN-транзистор. Статья базовой базы знаний: Четыре формулы, поиграйте с транзисторами! Базовый понижающий резистор: большинство компонентов привода токового типа имеют базовый последовательный токоограничивающий резистор сопротивлением менее или равным 10 кОм.
Температурный переключатель аналогичен ключевому переключателю, поскольку он регулирует запуск и остановку двигателя. Переключатель серии B, трубка N в качестве трубки переключателя. Двигатель постоянного тока имеет щетки, плюс 12 В подключен, минус заземлен, и двигатель вращается. Температурный переключатель включен, CE полностью включен, Vce » 0,3 В, падение напряжения двигателя близко к 12 В, поскольку сопротивление проводимости резистора R2 меньше 2 кОм, большая часть тока течет к транзистору; Температурный переключатель отключен, в ib нет тока, а в ic нет тока. В момент выключения термовыключателя ток транзистора ib и ic сразу падает до нуля, а затем медленно падает до нуля. Этот производственный процесс неизбежен. В это время больше всего нарушается рабочая область усиления транзистора. Поэтому необходим подтягивающий резистор R2. Резистор обеспечивает цепь разряда транзистора, а точка А обеспечивает путь рассеивания энергии. Понимание схемы разряда? Конденсаторы С1, С2 и С3 для транзисторов ВЕ, ВС и СЕ; паразитная емкость транзисторов; Реальная модель процесса производства транзисторов. При наличии конденсаторов транзистор неизбежно запаздывает. Петля I образуется при разряде конденсатора С1 при отсутствии тока в ib. В этот момент область усиления уязвима для помех, поскольку напряжение B падает с 0,7 В до 0 В. Резисторы R2 добавляются к C1, и часть заряда конденсатора выделяется резистором R2. Конденсатор разряжается тем быстрее, чем ниже значение сопротивления. Резистор R2 высвобождает заряд на путь конденсатора, сокращая рабочее время усиления транзистора.
Энергия обеспечивает понимание пути дисперсии? Для точки А резистор R2 обеспечивает канал рассеивания энергии. Точка А подвешена, ее напряжение нестабильно и она находится в состоянии высокого сопротивления (бесконечный импеданс), когда температурный переключатель отключен. Его легко ввести в заблуждение, и на него также влияет окружающая среда, например, статическое электричество и повреждение молнией. Подтягивающий резистор А заземлен, и большая часть тока уходит в землю по резистору при ударах молнии в рабочей среде и высоковольтном статическом электричестве. Это создает рассеянный канал для энергии. Без резистора при ударе молнии сопротивление на левой стороне А бесконечно, а правая сторона А подключена к транзистору, сопротивление относительно низкое, и весь ток течет в транзистор в направлении низкого уровня. сопротивление, вызывающее чрезмерный ток и необратимое повреждение устройства. MOS-трубка, чтобы предотвратить возникновение статического электричества в цепи освобождения заряда, что легко может вызвать пробой статического электричества. MOS-трубка работает в переключающем состоянии, непрерывно заряжая и разряжая Cgs. CGS поддерживает внутренний заряд, когда питание отключено, но схема разблокировки отсутствует. Параметры, необходимые для создания проводящего канала, все еще присутствуют, как и электрическое поле затвора МОП-трубки. МОП-трубка мгновенно создает неконтролируемый ток стока Id при следующем включении питания из-за активности проводящего канала, который сгорает МОП-трубку.

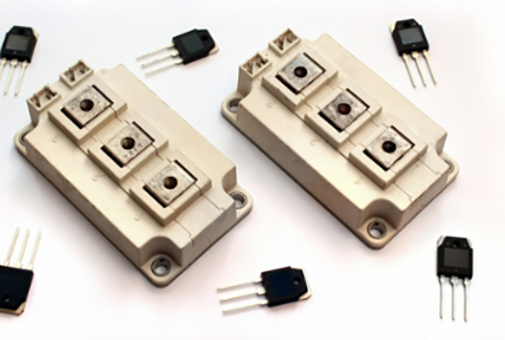

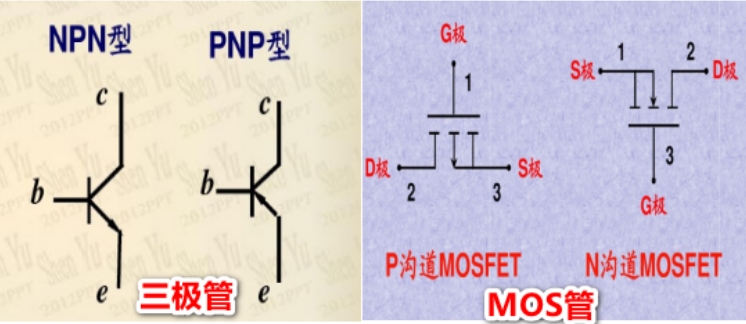

Введение в транзисторные МОП-лампы Два широко используемых полупроводниковых компонента, транзисторные МОП-лампы, имеют только три контакта. Транзисторы бывают типа NPN и PNP, с тремя электродами: база В, коллектор С, эмиттер Е; Сток D МОП-трубки, исток S, затвор G, три электрода, средняя стрелка представляет подложку, стрелка внутрь - N-канальная МОП-трубка, а стрелка наружу - МОП-трубка с P-каналом.
Конструкция понижающего резистора на трубке МОП-триода
Схема переключения триодного приложения, схема усиления сигнала, схема преобразования уровня, схема усиления МОП-трубки, схема переключения, иногда они имеют одинаковый эффект, например, схема переключения небольшой нагрузки.
2. Роль подтягивающих резисторов для транзисторов и МОП-ламп.
Транзисторные управляющие компоненты токового типа, токоограничивающие резисторы базовой серии, как правило, менее 10 К, типичные значения: 3,3 К, 4,7 К, 5,1 К, 6,8 К и т. Д., Но как насчет базового понижающего резистора?
Проектирование понижающих резисторов для транзисторных МОП-ламп.
Схема переключения транзистора 8050, транзистор включается, когда порт ввода-вывода выдает высокий уровень, и транзистор не включается, когда на входе низкий уровень, но базовый понижающий резистор B68K, даже если I/ Порт O не выдает высокий уровень, база всегда опущена и находится в отключенном состоянии. Без сопротивления цепь может оказаться внестабильное состояние, особенно когда оно инициализируется после включения питания, легко вызвать шум, вызывающий неисправность транзистора, особенно для общих портов ввода/вывода. Этот резистор на самом деле является резистором смещения, который подтягивает базу без сигнала возбуждения, что делает схему более надежной.
Добавление понижающего напряжения делает схему более надежной, но резистор не может быть слишком большим или слишком маленьким. Ток базы недостаточен для управления транзистором, если он слишком велик. Если оно слишком мало, напряжение смещения будет меньше напряжения проводимости транзистора d. Обычно сопротивление не превышает 100 К.
Иногда резистор подключают параллельно конденсатору. Как правило, производительность добавления конденсатора улучшается при разработке схемы переключения высокоскоростного сигнала.
3. В-третьих, МОП-трубки разные. МОП-трубки представляют собой компоненты, управляемые напряжением, управляемые напряжением, паразитную емкость между выводами МОП-трубки, а также фактическую емкость, заряжающуюся и разряжающуюся при включении МОП-трубок. МОП-лампы N-типа включаются, когда Vgs превышает определенное значение, а МОП-трубки P-типа включаются, когда Vgs меньше определенного значения.
Из-за эффекта емкости между выводами паразитное емкостное напряжение правильно разряжается при выключении МОП-трубки, аналогично разрядному резистору, защите МОП-трубки.
