Тестирование модуля питания на пульсации и шум является важной частью тестирования модуля питания, поскольку пульсации и шум напрямую влияют на производительность и стабильность устройства. Выполняя тесты на пульсации мощности и шум, можно обнаружить пульсации источника питания, тем самым улучшая его производительность. Система тестирования модулей питания Nanosoft может помочь выполнить тесты на пульсации и шум, а также повысить эффективность испытаний.

Метод испытания пульсаций и шума силового модуля

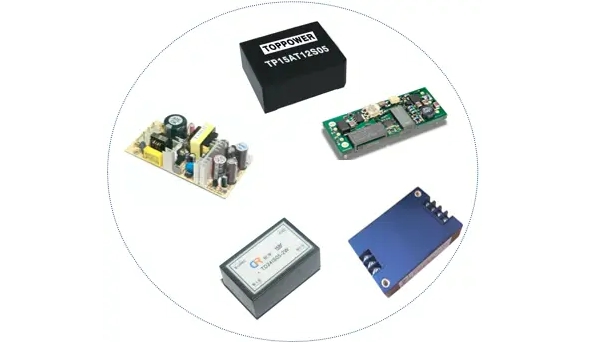

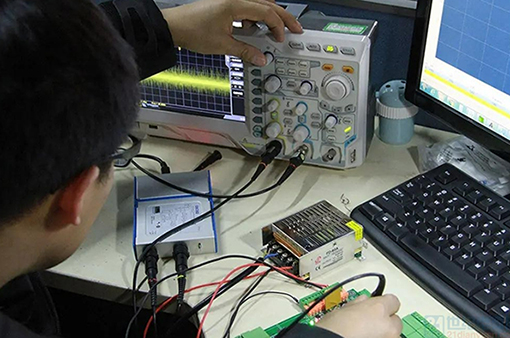

Тест пульсаций и шума используется для обнаружения пульсаций и шума выходного напряжения постоянного тока. Как правило, стандарт для этих пульсаций и шума составляет менее 1% выходного напряжения. При тестировании требуются источник питания переменного тока, электронная нагрузка, осциллограф, комната контроля температуры и другое испытательное оборудование.

Условия испытаний включают различные входные напряжения, выходные нагрузки и температурные условия. Перед тестированием необходимо установить конденсатор выходного параллельного фильтра, указанный SPEC, и предел полосы пропускания, который обычно составляет 20 МГц. Кроме того, необходимо также избегать помех, вызванных помехами самого щупа осциллографа.

Метод испытания включает в себя подключение различных испытательных приборов, оборудования и тестируемого продукта, а затем тестирование пульсаций и шума источника питания в различных условиях.


Тест пульсаций и шума импульсного источника питания

Преимущества системы тестирования силовых модулей

1. Различные инструкции инструментов инкапсулированы, что позволяет быстро построить технологический процесс и повысить скорость строительства.

2. Высокая совместимость, позволяет проверять другие показатели мощности, помимо пульсаций и шума, и совместим с более чем 2000 моделями испытательных приборов.

3. Поддержка дистанционного управления и поддержка различных программируемых интерфейсов, включая RS232, LAN, USB и GPIB. Это означает, что тест можно проводить в любое время и в любом месте, а данные теста можно отслеживать на мобильном терминале.

4. Поддержка пакетного тестирования и расширения нескольких станций, что может значительно повысить скорость тестирования.

5. Мощная функция обработки данных позволяет автоматически собирать, обобщать и анализировать данные испытаний и представлять их в виде диаграмм. Отчеты о данных также можно создавать и экспортировать с использованием различных шаблонов отчетов, которые можно выбирать по мере необходимости.


Риски, связанные с пульсацией

Пульсация приведет к повреждению оборудования, нарушению логики схемы, возникновению скачков напряжения или тока и снижению эффективности источника питания. Поэтому при изготовлении блока питания пульсации нужно снизить до меньшего уровня.

Идентификация отдельного источника питания и отладочные измерения продукта - это две общие категории, к которым относятся методы измерения пульсаций источника питания.

При проведении идентификации источника питания необходимо выбрать тестирование в подходящей среде, чтобы гарантировать точность и надежность результатов тестирования.

Эффективность фильтрации источника питания постоянного тока, или коэффициент пульсации, можно оценить, используя эффективное значение пульсирующего напряжения и процент выходного напряжения постоянного тока. Коэффициент пульсаций является важным показателем для оценки источников питания постоянного тока.
