Практические применения и вызовы

Технология ШИМ-контроля, известная своей эффективностью и точным управлением, широко используется в различных электронных устройствах. Эти применения включают в себя системы управления промышленной автоматизацией, коммуникационное оборудование, системы электроснабжения, потребительскую электронику и системы возобновляемой энергии, такие как солнечные инверторы и системы ветроэнергетики. Различные области применения имеют разные требования к производительности для источников питания с переключающими режимами (SMPS). Например, потребительская электроника сосредоточена на миниатюризации и легком весе, промышленное оборудование подчеркивает высокую надежность и долговечность, в то время как системы возобновляемой энергии должны справляться с высокой мощностью и сложными условиями ввода-вывода. Эти разнообразные потребности создают значительные вызовы для технологии ШИМ-контроля в достижении высокой эффективности, низких электромагнитных помех (EMI) и высокой стабильности. Кроме того, инженеры должны учитывать экономическую эффективность, управление теплом и долговечность компонентов, требуя тщательного баланса и инноваций в проектировании.

Пульсации тока

В системах ШИМ-контроля частое переключение компонентов часто приводит к заметной пульсации тока в форме волны, что приводит к пульсациям тока. Эти пульсации тока не только увеличивают потери энергии в системе, но также могут отрицательно сказаться на стабильности нагрузочных устройств, особенно потенциально повреждая чувствительные электронные компоненты. Высокочастотные пульсации тока могут также вызвать электромагнитные помехи (EMI), влияя на нормальную работу других электронных устройств и потенциально ускоряя старение нагрузочного оборудования. Для смягчения воздействия пульсаций тока обычно добавляются фильтры (например, LC-фильтры) для сглаживания выходного тока. Эти фильтры не только эффективно уменьшают амплитуду пульсаций, но и улучшают общее качество питания, обеспечивая надежную работу системы. Использование высококачественных компонентов и оптимизация схемотехники также являются ключевыми стратегиями для снижения пульсаций тока.

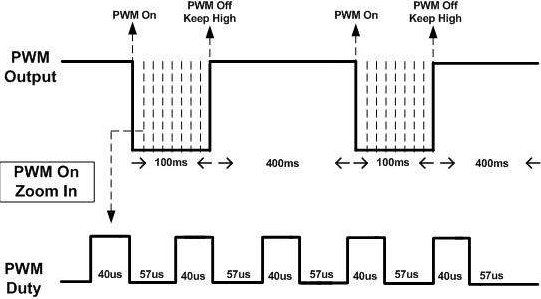

Принцип ШИМ-контроля

Высокочастотные пульсации тока также могут вызвать электромагнитные помехи (EMI), влияя на нормальную работу других электронных устройств и ускоряя старение нагрузочного оборудования. Для смягчения воздействия пульсаций тока обычно добавляются фильтры (такие как LC-фильтры) для сглаживания выходного тока. Контроллер регулирует частоту переключения и время включения элементов переключения на основе ошибки между выходными параметрами и заданным значением. Этот механизм обратной связи позволяет контроллеру ШИМ быстро реагировать на динамические изменения в системе, поддерживая стабильность и точность выходного сигнала. Помимо регулирования напряжения, технология ШИМ также широко используется в регулировании тока, управлении питанием и других областях, демонстрируя большую гибкость и широкие перспективы применения.

Влияние на эффективность

Источники питания с переключающими режимами, управляемые ШИМ, широко известны своей эффективностью. Эффективность в первую очередь зависит от потерь в элементах переключения во время их включенного и выключенного состояния. В идеале элементы переключения должны обладать мгновенной способностью переключения для минимизации потерь энергии. Однако на практике при переключении неизбежно происходят потери переключения и потери проводимости. Потери переключения в основном происходят, когда имеется перекрытие между напряжением и током элемента переключения, в то время как потери проводимости вызываются сопротивлением включенного состояния элемента переключения. С увеличением частоты переключения потери переключения значительно возрастают, что создает вызов для общей эффективности. Поэтому разработчикам необходимо балансировать потери переключения с эффективностью преобразования при выборе частоты переключения. Кроме того, необходимо учитывать другие потери энергии, такие как медные потери в индукторах, железные потери и диэлектрические потери в конденсаторах. Использование компонентов с низкими потерями и оптимизация схемотехники могут эффективно повысить общую эффективность системы.

Динамическая реакция тока

Системы ШИМ-контроля известны своей отличной динамической реакцией, способной быстро адаптироваться к изменениям нагрузки и поддерживать стабильность системы. Это особенно важно в применениях, требующих быстрого реагирования, таких как коммуникационное оборудование и системы электропитания. Однако такая быстрая реакция также приносит риски пиковых значений тока, особенно когда нагрузка резко увеличивается или уменьшается, что может создавать нагрузку на схему и нагрузочные устройства. Для решения этих проблем обычно в конструкции включают функции мягкого старта и механизмы защиты от перегрузки по току. Функции мягкого старта постепенно увеличивают ток, чтобы избежать резких пиков, в то время как защита от перегрузки по току быстро реагирует на аномальные токи, защищая систему и нагрузочные устройства.

Электромагнитные помехи (EMI)

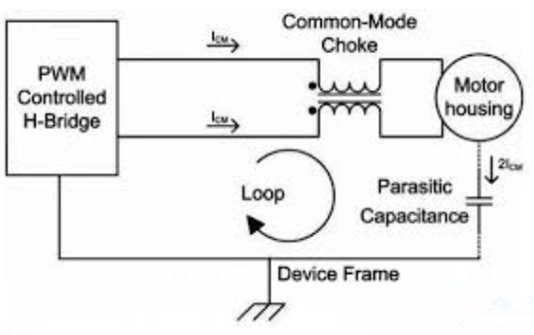

В источниках питания с переключающими режимами, управляемыми ШИМ, из-за быстрого переключения компонентов генерируется высокочастотное электромагнитное излучение. Если его не контролировать эффективно, это излучение может вмешиваться в работу окружающих электронных устройств и даже вызывать их неисправность. Это возникает главным образом из-за пиковых изменений напряжения и тока компонентов переключения, а также высокочастотных характеристик индуктивностей и конденсаторов. Для подавления EMI разработчики часто используют различные меры, такие как методы экранирования, оптимизация заземления и проектирование разводки, а также добавление EMI-фильтров. Более того, выбор низкошумных компонентов и оптимизация формата схемы являются ключевыми мерами для успешного снижения EMI. Эти методы не только помогают соответствовать стандартам электромагнитной совместимости (EMC), но также повышают надежность устройства и удовлетворенность пользователей.

повышают надежность устройства и удовлетворенность пользователей



Системы управления с обратной связью

Источники питания с переключающими режимами, управляемые ШИМ, часто используют системы управления с обратной связью для обеспечения точного контроля выходного напряжения или тока. Система управления с обратной связью непрерывно отслеживает выходные параметры (такие как напряжение или ток) и сравнивает их с установленными значениями, соответственно регулируя рабочие состояния элементов переключения. Этот механизм реального времени обеспечивает стабильность системы и скорость реакции. Однако при разработке систем управления с обратной связью необходимо учитывать такие факторы, как ширина полосы пропускания контроллера, усиление и запас по фазе, чтобы избежать явлений колебаний или перерегулирования. Оптимизация этих параметров может улучшить скорость реакции и стабильность системы, гарантируя, что контроллеры ШИМ могут справляться с различными изменениями нагрузки и поддерживать эффективную работу.

Заключение

Источники питания с переключающими режимами, управляемые ШИМ, играют важную роль в современных электронных устройствах. Их влияние на формы тока, пульсации, эффективность, стабильность и электромагнитные помехи делает их важной технологией в проектировании источников питания. Через научное проектирование схем, использование высокопроизводительных компонентов и эффективные меры подавления EMI, преимущества технологии ШИМ-контроля могут быть полностью реализованы, достигая эффективных, стабильных и низкошумных источников питания. С развитием технологии силовой электроники и расширением областей применения, источники питания с переключающими режимами, управляемые ШИМ, будут играть еще более важную роль в будущих электронных устройствах, улучшая общую производительность систем. Инженеры будут продолжать сталкиваться с новыми вызовами и возможностями, расширяя границы применения этой технологии через постоянные инновации.
