В электронных системах операционные усилители (ОУ) являются важными компонентами при усилении напряжения, значительно влияющими на стабильность и точность всей системы. Особенно в приложениях, требующих высокоточного усиления напряжения, долгосрочная стабильность нулевого выходного напряжения ОУ является критически важной. В этой статье рассматриваются основные характеристики ОУ, проблема долгосрочной стабильности нулевого выходного напряжения и предлагаются соответствующие стратегии оптимизации.

Основные характеристики и возможности операционных усилителей

Операционные усилители характеризуются высоким коэффициентом усиления, высоким входным сопротивлением и низким выходным сопротивлением, в основном используемыми для усиления разности входных напряжений и их вывода. Они широко используются в обработке сигналов, аналоговых вычислениях, автоматическом управлении и других областях. Стабильность ОУ напрямую определяет, может ли он работать корректно, и на неё влияют различные факторы, такие как коэффициент усиления в режиме открытой петли, частотная характеристика, входное и выходное сопротивление, а также источник питания.

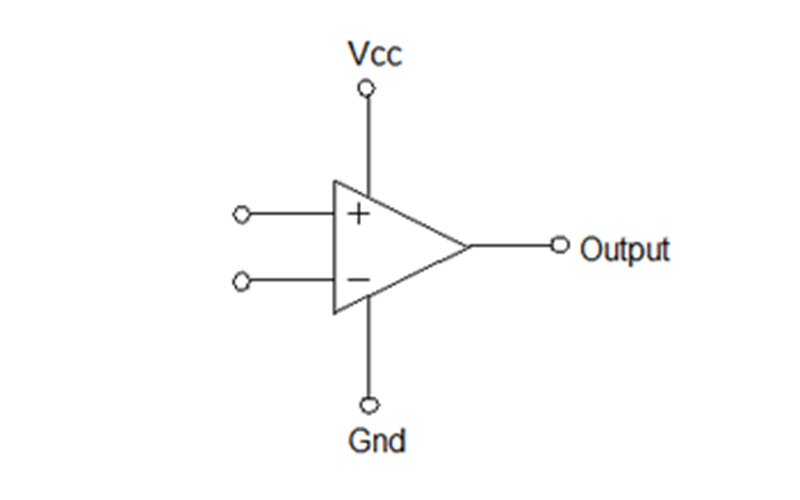

Простые соединения операционных усилителей

Коэффициент усиления в режиме открытой петли - это усиление ОУ при отсутствии отрицательной обратной связи. На низких частотах коэффициент усиления современных ОУ в режиме открытой петли может достигать миллионов раз. Хотя это высокое усиление увеличивает способность к усилению, оно также создает риски возникновения колебаний и нестабильности. Поэтому снижение коэффициента усиления в режиме открытой петли с помощью отрицательной обратной связи является важным средством повышения стабильности ОУ.

Частотная характеристика описывает характеристики усиления напряжения ОУ на разных частотах, включая амплитудно-частотные и фазово-частотные характеристики. Нестабильность, искажение или фазовая задержка в частотной характеристике могут повлиять на производительность и стабильность системы.

Входное и выходное сопротивление также имеют значительное влияние на стабильность ОУ. Высокое входное сопротивление может уменьшить шунтирование источника сигнала, в то время как низкое выходное сопротивление может минимизировать нагрузочные эффекты. Однако несоответствие входного и выходного сопротивления может привести к отражению и потере сигнала, что вызывает нестабильность системы.

Колебания и шум источника питания оказывают прямое влияние на стабильность и производительность ОУ. Поэтому важно разработать рациональную схему питания и применить фильтрацию и защитные меры, чтобы обеспечить стабильное и чистое питание для ОУ, что является ключом к обеспечению его долгосрочной стабильной работы.

Долгосрочная стабильность нулевого выходного напряжения

В приложениях с высокоточным усилением напряжения долгосрочная стабильность нулевого выходного напряжения ОУ (т.е. выходного напряжения при отсутствии входного сигнала) является ключевым показателем его производительности. Стабильность нулевого выходного напряжения в основном зависит от температурного дрейфа и периферийных компонентов.

Температура - один из основных факторов, влияющих на производительность ОУ. По мере изменения окружающей температуры электрические параметры транзисторов, резисторов и других компонентов внутри ОУ изменяются, что приводит к дрейфу нулевого выходного напряжения. Этот дрейф особенно значителен в высокоточных приложениях. Поэтому в проектировании необходимо учитывать меры температурной компенсации для улучшения стабильности нулевого выходного напряжения.

Периферийные компоненты операционного усилителя (такие как резисторы, конденсаторы и т.д.) также играют важную роль в стабильности нулевого выходного напряжения. Например, температурный дрейф входных резисторов и ток утечки конденсаторов могут вызывать дрейф нулевого выходного напряжения. Поэтому в проектировании следует выбирать высококачественные периферийные компоненты, а также уделять внимание рациональному размещению и разводке, чтобы минимизировать негативное влияние этих компонентов на стабильность.

Меры по оптимизации

Для повышения долгосрочной стабильности нулевого выходного напряжения операционных усилителей в приложениях усиления напряжения можно предпринять следующие меры по оптимизации:

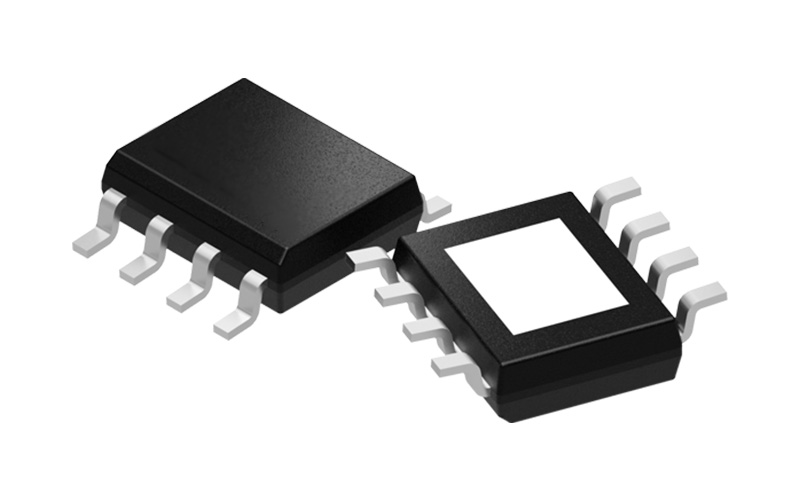

Операционный усилитель

Выбор высокопроизводительных ОУ:

Выбирайте высокопроизводительные ОУ с низким температурным дрейфом, низким смещением и низким входным током покоя. Эти характеристики могут значительно снизить дрейф нулевого выходного напряжения, вызванный изменениями температуры, вариациями компонентов и другими факторами.

Оптимизация схемы питания:

Используйте высококачественные регулируемые источники питания и планируйте рациональные схемы фильтрации питания, чтобы снизить влияние колебаний и шума источника питания на ОУ. Стабильное питание является основой для обеспечения долгосрочной стабильной работы ОУ.

Меры по температурной компенсации:

В конструкции можно добавить термисторы, термодиоды и другие компоненты для температурной компенсации, чтобы уменьшить влияние температурного дрейфа на нулевое выходное напряжение. Эти компоненты могут чувствовать изменения окружающей температуры и соответственно изменять параметры схемы, чтобы поддерживать стабильность нулевого выходного напряжения.

Рациональный выбор периферийных компонентов:

Выбор высококачественных периферийных компонентов и рациональное размещение и разводка могут снизить влияние периферийных компонентов на стабильность нулевого выходного напряжения. Высококачественные периферийные компоненты обладают лучшей стабильностью и надежностью, что уменьшает дрейф нулевого выходного напряжения, вызванный старением компонентов, температурным дрейфом и другими факторами.

Регулярная калибровка и тестирование:

Регулярно калибруйте и тестируйте схему ОУ, чтобы своевременно выявлять и устранять проблемы с дрейфом нулевого выходного напряжения, обеспечивая долгосрочную стабильную работу системы. Калибровка и тестирование - эффективные средства поддержания стабильности и точности системы.

Заключение

В заключение, долгосрочная стабильность нулевого выходного напряжения операционных усилителей, как ключевого компонента усилителей напряжения, оказывает значительное влияние на производительность системы. Комплексное применение различных методов оптимизации, таких как выбор высокопроизводительных ОУ, оптимизация схемы питания, применение мер по температурной компенсации, рациональный выбор периферийных компонентов, а также проведение регулярной калибровки и тестирования, может значительно улучшить долгосрочную стабильность нулевого выходного напряжения ОУ, что обеспечит надежную поддержку для стабильной работы электронных систем. С учетом непрерывного развития электронной технологии, требования к производительности ОУ будут становиться все более жесткими, что делает важным глубокое исследование вопросов стабильности ОУ и постоянную оптимизацию проектных решений.
