Важность выбора резисторов в заземленных источниках тока с нагрузкой

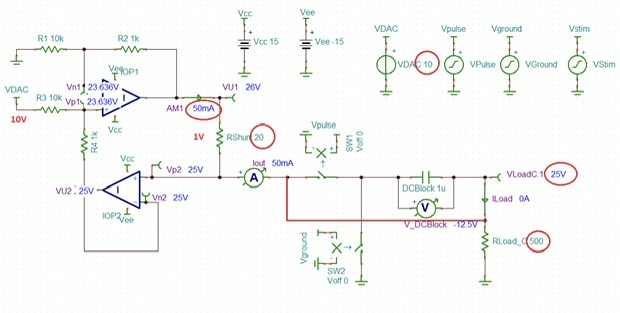

1. Применение усовершенствованного источника тока Howland

Усовершенствованный источник тока Howland известен своими отличными характеристиками и широким применением. В его конструкции выбор внешних резисторов является одним из ключевых факторов. Анализ его передаточной функции показывает, что выходной ток в основном зависит от нескольких ключевых резисторов. В частности, когда R1 = R3 и R2 + R5 = R4, передаточная функция упрощается, и выходной ток зависит главным образом от значений R3, R4 и R5. Поэтому на практике значения сопротивлений этих резисторов должны быть выбраны с учетом их допуска и согласования, чтобы обеспечить стабильность и точность источника тока.
Кроме того, для дальнейшего уменьшения ошибок можно использовать симуляционные инструменты, такие как Multisim, для моделирования схем. С помощью симуляционного анализа можно оценить влияние различных комбинаций резисторов на точность выходного тока и оптимизировать выбор резисторов соответственно. Этот процесс не только улучшает надежность проектирования схем, но и снижает время и затраты на экспериментальные настройки.

2. Шум резисторов и рассеивание тепла

Резисторы создают тепловой шум в практических приложениях, что может повлиять на общую производительность системы, особенно в высокоточных приложениях. Резисторы с более высоким уровнем шума могут значительно снизить отношение сигнал/шум, влияя на точность измерений и управления. Поэтому при выборе внешних резисторов приоритет следует отдавать моделям с низким уровнем шума.
Рассеивание тепла также является важным аспектом выбора резисторов. Резисторы выделяют тепло при длительной работе, и если рассеивание тепла недостаточно, температура резистора будет повышаться, что повлияет на стабильность его сопротивления. В приложениях с высокой мощностью особенно важно выбирать резисторы с хорошими характеристиками рассеивания тепла. Рассмотрите возможность использования резисторов с большей площадью поверхности или добавления устройств для рассеивания тепла, таких как радиаторы, чтобы обеспечить стабильность резисторов в условиях высоких температур.

3. Выбор резисторов в недорогих низкоточных приложениях

В недорогих и низкоточных приложениях выбор резисторов также имеет решающее значение. Эти приложения часто требуют низкой стоимости системы, поэтому выбор экономичных резисторов является частью процесса проектирования. В таких приложениях обычно минимизируется использование дорогих компонентов, таких как транзисторы, и больше полагаются на характеристики резисторов и усилителей.
При выборе резисторов следует определять подходящие значения сопротивления в зависимости от конкретных потребностей схемы. Меньшие сопротивления обычно могут уменьшить ошибки, но слишком низкие значения сопротивления могут привести к высоким токам, которые могут повредить схему. Сопротивления следует выбирать как можно меньшими, но при этом удовлетворяющими требования по току. Кроме того, выбор резисторов с низким допуском необходим для улучшения точности системы, но это может увеличить стоимость. Разработчикам необходимо сбалансировать точность и стоимость, чтобы найти лучшее решение.

4. Влияние допуска резисторов

Допуск резисторов относится к отклонению между фактическим значением сопротивления и номинальным значением. Этот параметр особенно важен в точных схемах, поскольку допуск резисторов напрямую влияет на точность выходного тока источника. Для уменьшения ошибок обычно выбирают резисторы с меньшим допуском. Однако резисторы с меньшим сопротивлением обычно дороже, поэтому необходимо учитывать баланс между стоимостью и производительностью.
Допуск резисторов не только влияет на стабильность источника тока, но также может вызвать отклонения в других частях системы. Например, в схемах датчиков допуск резисторов может привести к искажению сигнала или снижению точности датчика. Поэтому выбор резисторов с меньшим допуском является важной мерой для обеспечения общей производительности точных электронных систем.

5. Выбор резисторов в высокоскоростных схемах с операционными усилителями

В высокоскоростных схемах с операционными усилителями, особенно в схемах с токовым входом, выбор внешних резисторов имеет важное значение. Эти схемы часто требуют высокоточных резисторов, обычно ниже 1 кОм, для обеспечения высокочастотных характеристик. При выборе резисторов также необходимо учитывать паразитную индуктивность и емкость, так как эти параметры влияют на частотную характеристику и стабильность схемы.
Высокочастотные схемы очень чувствительны к температурному коэффициенту резисторов, поскольку изменения температуры могут вызвать изменения сопротивления, влияя на характеристики схемы. Поэтому для таких схем следует выбирать резисторы с низким температурным коэффициентом. Кроме того, следует учитывать форму упаковки резисторов, предпочитая упаковки с низкой индуктивностью, подходящие для высокочастотных приложений.

6. Упаковка и установка резисторов

Тип упаковки и метод установки резисторов также являются важными факторами при проектировании. Различные формы упаковки резисторов отличаются по электрическим характеристикам, способности рассеивания тепла и механической стабильности. Разработчикам необходимо выбирать подходящую форму упаковки в зависимости от конкретных потребностей схемы, чтобы обеспечить нормальную работу резисторов и минимальное влияние окружающей среды.
Метод установки также может повлиять на фактические характеристики резистора. Например, поверхностно-монтажные резисторы обычно имеют меньшие паразитные эффекты, чем выводные резисторы, но могут иметь худшие характеристики рассеивания тепла. При проектировании необходимо учитывать эти факторы, чтобы выбрать наиболее подходящий тип резистора. Кроме того, следует учитывать расстояние между выводами и методы пайки, чтобы обеспечить надежность и долговечность установки.

7. Заключение

В проектировании заземленных источников тока с нагрузкой выбор внешних резисторов напрямую влияет на точность и стабильность схемы. Разработчикам следует комплексно учитывать такие факторы, как значение сопротивления, допуск, шумовые характеристики, температурный коэффициент, форма упаковки и рассеивание тепла при выборе резисторов. Оптимизируя эти параметры, можно значительно уменьшить ошибки источника тока и улучшить общую производительность системы.
В целом, разумный выбор резисторов может не только улучшить точность и стабильность схемы, но и снизить общую стоимость системы. Таким образом, выбор резисторов играет решающую роль в проектировании заземленных источников тока с нагрузкой.
```
