МОП-транзисторы играют важную роль в современной электронной конструкции, особенно в переключающих схемах. Однако при использовании этих компонентов разработчики часто сталкиваются с проблемой эффекта Миллера, который особенно проявляется в процессе управления затвором МОП-транзистора. В этой статье будут рассмотрены основные принципы, эффекты и эффективные решения эффекта Миллера, которые помогут разработчикам оптимизировать свои схемы.

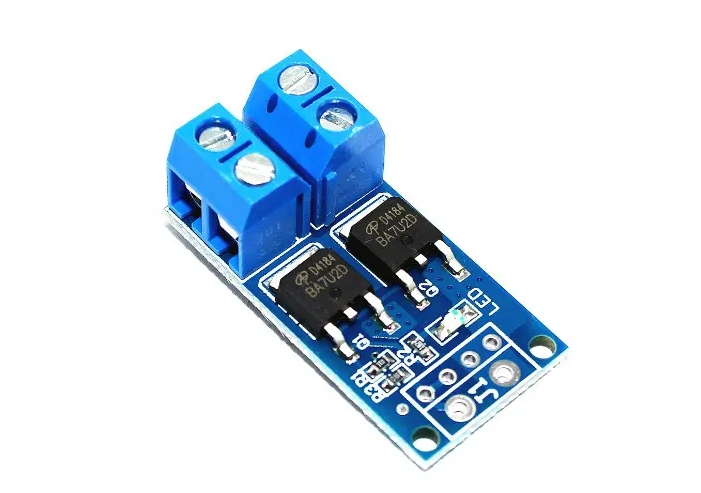

Фундаментальные идеи

Емкость затвор-исток Cgs должна заряжаться и разряжаться, чтобы МОП-транзисторы работали. При нормальном режиме переключения, когда напряжение затвора Vgs достигает порогового напряжения, МОП-транзистор начинает проводить ток, а затем напряжение затвора продолжает расти, и устройство входит в область насыщения. Однако при этом процессе из-за существования емкости затвор-сток Cgd, то есть емкости Миллера, наблюдается особое явление – платформа Миллера. В это время, хотя входная мощность продолжает подавать питание на затвор, рост Vgs приостанавливается до тех пор, пока напряжение стока Vds не упадет достаточно низко, чтобы обеспечить полную зарядку емкости затвор-сток.

Влияние эффекта Миллера

Основное влияние эффекта Миллера заключается в увеличении времени включения МОП-транзистора и увеличении энергопотребления во время процесса включения. Кроме того, этот эффект также влияет на скорость переключения устройства, особенно в высокочастотных приложениях переключения, где замедление может привести к неэффективности и чрезмерному нагреву. В частности, падение напряжения стока Vds временно блокируется до того, как Vgs поднимется достаточно высоко, чтобы преодолеть платформу Миллера. Во время этого процесса источник питания должен поддерживать высокий выходной ток в течение более длительного периода времени, что увеличивает общие потери в системе.

Решения

Существуют различные стратегии решения эффекта Миллера, в основном включая усовершенствование конструкции аппаратного обеспечения и применение схемотехники. Некоторые распространенные методы включают в себя:

1. Используйте МОП-транзисторы с меньшим Cgd. Выбор МОП-транзисторов с меньшей емкостью затвор-сток может напрямую уменьшить влияние эффекта Миллера, тем самым увеличивая скорость переключения и уменьшая потери энергии.
2. Увеличьте ток возбуждения. Используя сильноточный драйвер для управления полевым МОП-транзистором, емкость затвора можно заряжать и разряжать быстрее, тем самым уменьшая задержку, вызванную платформой Миллера.
3. Оптимизация конструкции схемы. Добавление соответствующих развязывающих конденсаторов между затвором и истоком или использование специализированных схем управления, таких как привод тотемного полюса, может эффективно смягчить эффект Миллера.
4. Программное управление и настройка. В некоторых продвинутых приложениях проблемы, вызванные эффектом Миллера, можно косвенно контролировать и оптимизировать, управляя скоростью и временем переключения с помощью программного обеспечения.
Практическое применение

Особенно важно учитывать эффект Миллера при проектировании высокоэффективных систем управления питанием. Например, в силовых преобразователях, приводах двигателей и других приложениях, требующих частого переключения, оптимизация выбора и стратегии управления МОП-транзисторами может значительно улучшить общую производительность и эффективность системы. Посредством экспериментов и моделирования разработчики могут лучше понять фактическое влияние эффекта Миллера в различных условиях и соответствующим образом оптимизировать проектирование схем.

Заключение

Хотя эффект Миллера является проблемой при проектировании МОП-транзисторов, понимая его принципы, анализируя его влияние и принимая эффективные стратегии решения, инженеры могут преодолеть эту проблему, оптимизировать работу схемы и повысить эффективность системы. Выбор правильного МОП-транзистора, оптимизация схемы управления, разработка разумной структуры схемы и сочетание методов программного управления и настройки могут эффективно смягчить влияние эффекта Миллера, тем самым улучшая стабильность и производительность схемы. В практическом применении постоянные исследования и инновации, сочетающие теорию с практикой, предоставят больше возможностей для решения этой проблемы и будут способствовать развитию электронных технологий.
