В современных электронных устройствах, особенно в таких областях, как автомобильная техника, авиация, промышленное управление и коммуникационное оборудование, наличие высоковольтных перенапряжений не только распространено, но и крайне опасно. Для защиты критических нагрузок в этих системах от временных колебаний напряжения необходимо использовать высокоэффективные подавители перенапряжений. Среди них LT4363, интегрированный высоковольтный подавитель перенапряжений с функцией ограничения тока, заслужил широкое внимание благодаря своей отличной производительности и широким возможностям применения.

Анализ принципа работы LT4363

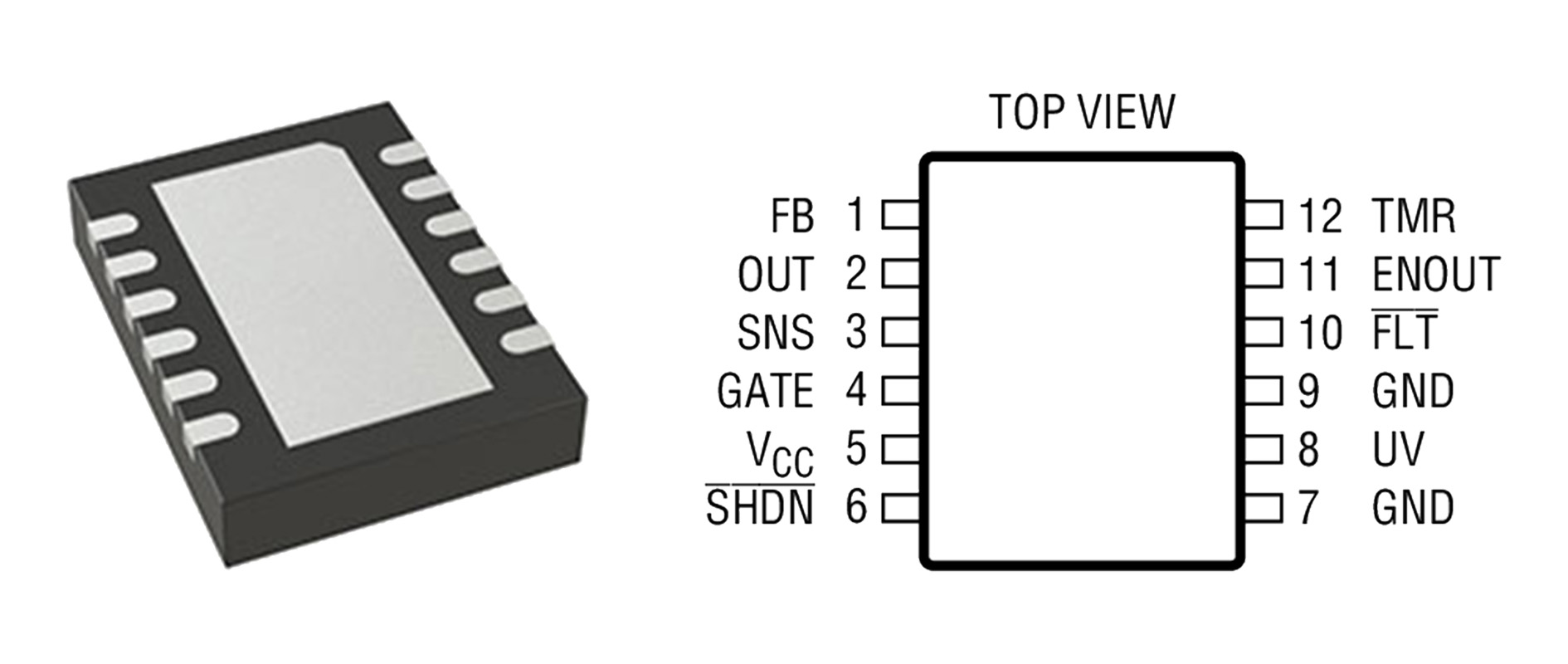

LT4363 управляет и защищает выходное напряжение, контролируя затвор внешнего N-канального MOSFET. Во время нормальной работы LT4363 постоянно контролирует разницу напряжений между выводами SNS и OUT для обнаружения любого состояния перегрузки по току. Как только обнаруживается перегрузка или перенапряжение, LT4363 быстро регулирует напряжение затвора MOSFET, тем самым ограничивая выходной ток или напряжение для защиты подключенной нагрузки.

LT4363 также оснащен высокоточным компаратором напряжения, который контролирует состояние напряжения входного питания. Если обнаружено перенапряжение или пониженное напряжение, MOSFET будет предотвращен от повторного включения, чтобы избежать дальнейшего повреждения системы. Кроме того, LT4363 имеет настраиваемый таймер неисправности, который ограничивает рассеивание мощности на FET, контролируя зарядку конденсатора на выводе TIMER. Если неисправность сохраняется, MOSFET будет отключен для обеспечения безопасности системы.

Технические характеристики и преимущества

Разработанный компанией Linear Technology (ныне Analog Devices), LT4363 интегрирует несколько передовых функций, включая:

Высокая стойкость к перенапряжениям: LT4363 может выдерживать перенапряжения, превышающие 100 В, обеспечивая надежную защиту системы с помощью технологии зажима VCC.

Широкий диапазон напряжений: Он поддерживает рабочий диапазон напряжений от 4 В до 80 В, что делает его идеальным для сценариев с значительными колебаниями напряжения батареи, таких как холодный запуск.

Защита от обратного входного напряжения: Он обеспечивает защиту от обратного входного напряжения до -60 В, повышая общую надежность системы.

Быстрое ограничение перегрузки по току: С возможностью быстрого ограничения перегрузки по току менее чем за 5 микросекунд он реагирует на перегрузки по току в очень короткие сроки, предотвращая повреждение системы.

Гибкая конфигурация: Пользователи могут регулировать напряжение зажима выхода в соответствии с реальными потребностями, обеспечивая сохранение выхода в безопасном диапазоне во время перенапряжений.

Высокоточное мониторинг: Встроенный высокоточный компаратор контролирует входное питание на наличие перенапряжения и пониженного напряжения, обеспечивая стабильную работу системы.

Низкий ток отключения: В режиме отключения потребляемый ток LT4363 может снижаться до менее 7 мкА, что эффективно снижает энергопотребление системы.

Сценарии применения и примеры

В автомобильной сфере LT4363 эффективно защищает электронные устройства в автомобиле от внезапных колебаний напряжения. Например, во время запуска или остановки двигателя бортовая батарея может вызывать значительные колебания напряжения. Используя подавитель перенапряжений LT4363, эти колебания напряжения могут быть контролируемы в пределах безопасного диапазона, обеспечивая стабильную работу автомобильных электронных систем.

LT4363 также играет важную роль в авиации. Авиационные системы предъявляют чрезвычайно высокие требования к электрической среде, и любые колебания напряжения могут иметь серьезные последствия. Интегрировав подавитель перенапряжений LT4363, авиационные системы могут эффективно справляться с экстремальными электрическими вызовами, такими как удары молнии и электромагнитные импульсы, тем самым повышая безопасность полетов.

Заключение

В общем, LT4363, как высокоэффективный подавитель перенапряжений, не только обеспечивает комплексную защиту электронных систем от высоковольтных перенапряжений, но и гибко адаптируется к различным сценариям применения. Его высокая надежность, низкое энергопотребление и гибкость конфигурации делают его широко используемым в автомобильной технике, авиации, промышленном управлении и других областях, что делает его идеальным выбором для защиты современного электронного оборудования.
