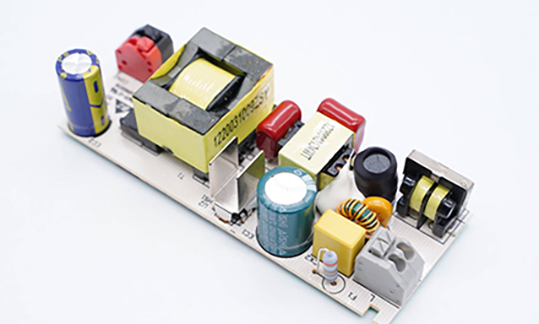

Переключение цепи защиты от перегрузки по току светодиодного источника питания

Для защиты регулировочной трубки от повреждений в случае короткого замыкания и увеличения тока в цепи импульсного питания светодиодов постоянного тока. По сути, регулировочная трубка находится в состоянии обратного смещения, и ток в цепи отключается, когда выходной ток превышает заданное значение. Резисторы делителя напряжения R4 и R5 вместе с транзистором (BG2) составляют схему защиты от сверхтоков.

В типичном рабочем состоянии BG2 находится в состоянии отсечки и не оказывает никакого влияния на схему стабилизации напряжения, поскольку потенциал его базы выше потенциала эмиттера из-за давления, оказываемого R4 и R5. База и эмиттер регулировочной трубки BG1 близки к короткому замыканию, когда она закорочена, выходное напряжение равно нулю, а эмиттер заземлен. Это достигает защитной цели, состоящей в том, что BG2 находится в состоянии насыщенной проводимости.

Схема защиты от перенапряжения для импульсного источника питания светодиодов

Защита от перенапряжения на входе и выходе включена в систему защиты от перенапряжения импульсного стабилизатора. Чрезмерное напряжение нерегулируемого источника постоянного тока (например, аккумулятор и выпрямитель) может повредить внутренние компоненты импульсного стабилизатора. Поэтому для импульсных источников питания светодиодов необходима схема защиты от входного перенапряжения.

Транзисторы и реле составляют эту схему защиты. Транзистор Т включается, реле срабатывает, а вход отключается при превышении напряжения пробоя стабилитрона напряжения входного источника постоянного тока. Схема идентификации и защиты от перенапряжения для защиты от полярности может быть создана путем объединения схем защиты от полярности входа и защиты от перенапряжения на входе.

Способы защиты и распространенные неисправности блоков питания светодиодных драйверов


Для продления срока службы светодиодов решающее значение имеет конструкция источников питания светодиодных драйверов. Следующая сеть закупок электронных компонентов Ameya360 кратко анализирует это для всех.

Общие вопросы

1. Схема драйвера светодиода напрямую влияет на жизнь

Драйверы светодиодов делятся на две категории: цифровые и аналоговые. Полноцветное изменение RGB и цифровое управление затемнением являются примерами цифрового. Примерами аналогов являются схемы управления постоянным током и импульсные источники питания с постоянным током в переменном токе. Полупроводниковые детали, резисторы, конденсаторы и катушки индуктивности составляют схему управления. Схема в целом выйдет из строя, если что-то пойдет не так. Срок службы светодиодов составляет 50 000-100 000 часов, что намного больше, чем 2-3 года импульсных блоков питания. Поэтому заводу по производству освещения необходимо обратить внимание на конструкцию схемы привода.

2. Проблема отвода тепла от источника питания светодиодного драйвера.

Светодиодный источник холодного света, рабочая температура не должна быть слишком высокой. При проектировании ламп следует учитывать внешний вид, теплоотдачу и другие аспекты. Некоторые производители используют некачественный блок питания, недостаточный отвод тепла, что приводит к выходу из строя. Поэтому его следует оценить перед проектированием, чтобы убедиться в правильности соответствия.

3. Проблема проектирования источника питания светодиодного драйвера.

При проектировании электропитания необходимо оставлять достаточный запас для обеспечения долгосрочной стабильной работы. Плотность мощности светодиодов велика, и ключевым моментом является рассеивание тепла. При проектировании следует полностью учитывать тепловыделение светодиодов и источника питания, чтобы обеспечить качество ламп.

Схема защиты от плавного пуска светодиодного импульсного источника питания

При включении конденсатор фильтра создаст значительный всплеск тока, который потенциально может сжечь контакты. Чтобы предотвратить повреждение, при зарядке конденсатора следует подключить токоограничивающий резистор. После окончания переходного процесса реле автоматически закорачивает токоограничивающий резистор, чтобы обеспечить нормальное электропитание.

Схема защиты от перегрева светодиодного импульсного источника питания

Мощный импульсный источник питания светодиодов должен быть оснащен схемой защиты от перегрева, чтобы избежать преждевременного выхода из строя компонентов.
