Инверторы являются основными устройствами в области силовой электроники, отвечающими за преобразование постоянного тока (DC) в переменный ток (AC). Общие типы инверторов включают однофазные и трехфазные инверторы, каждый из которых имеет свои отличительные характеристики с точки зрения принципов работы, сценариев применения и производительности. В этой статье кратко проанализированы их структура, принципы, применения, а также преимущества и недостатки.

Обзор однофазных инверторов

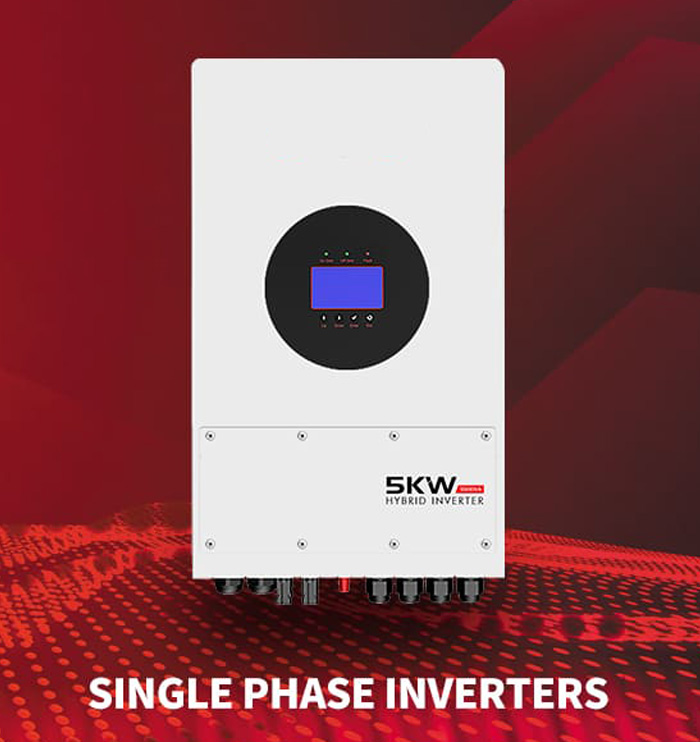

Однофазный инвертор

Анализ сценариев применения

Однофазные инверторы широко используются в системах электропитания, таких как ИБП (источники бесперебойного питания), особенно играя ключевую роль в солнечных энергетических системах. Фотогальванические панели преобразуют солнечную энергию в постоянный ток с помощью фотогальванического инвертора, а затем однофазный инвертор преобразует этот постоянный ток в переменный для использования в домашнем хозяйстве. В домашних ИБП однофазный инвертор преобразует постоянный ток в переменный, необходимый для нагрузки, обеспечивая нормальную работу бытовой техники.

Анализ преимуществ и недостатков

Однофазные инверторы имеют значительные преимущества благодаря простой конструкции, низкой стоимости и легкости установки и обслуживания. Их выходной сигнал - однофазный переменный ток, что делает их особенно подходящими для интеграции с бытовыми системами электропитания, поэтому они широко используются в жилом секторе. Однако однофазные инверторы также имеют ограничения, такие как вывод только однофазного переменного тока, что делает их менее подходящими для крупномасштабных применений в промышленных условиях, требующих трехфазного питания. Кроме того, процесс преобразования энергии имеет более низкую эффективность, что приводит к определенным потерям энергии.

Определение и принцип работы

Однофазный инвертор - это устройство, которое преобразует однофазный источник питания (например, 220 В переменного тока, используемого в домах) в постоянный ток, а затем преобразует постоянный ток в переменный. Принцип его работы заключается в фильтрации постоянного тока и вводе его в инвертор в цепи переменного тока. Через управление переключающими трубками выходится необходимый переменный ток, что достигает преобразования постоянного тока в переменный.

Обзор трехфазных инверторов

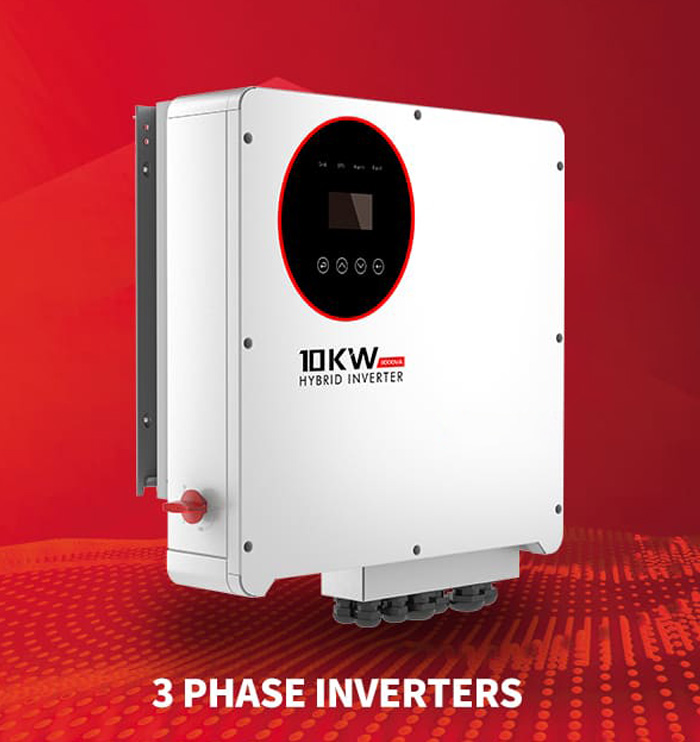

Трехфазный инвертор

Определение и принцип работы

Трехфазный инвертор - это устройство преобразования энергии, которое преобразует постоянный ток в трехфазный переменный ток. С помощью комбинации входных фильтров, выпрямителей, промежуточных звеньев постоянного тока, инверторов и выходных фильтров, трехфазный инвертор может преобразовывать источники постоянного тока, такие как солнечная энергия и ветровая энергия, в переменный ток для бытового или промышленного использования, и может обеспечивать высококачественную выходную форму напряжения.

Анализ ситуации применения

Трехфазные инверторы широко используются в области производства энергии из возобновляемых источников (таких как солнечная и ветровая энергия) и играют ключевую роль в промышленных областях, требующих трехфазного питания, таких как приводы двигателей и передача энергии. Поскольку трехфазные инверторы могут выводить трехфазный переменный ток, они имеют более мощные возможности электроснабжения и более высокую стабильность, эффективно удовлетворяя строгие требования промышленного сектора к высококачественной электрической энергии.

Анализ преимуществ и недостатков

Трехфазные инверторы имеют преимущества в выводе трехфазного переменного тока, мощных возможностях электроснабжения, высокой эффективности и низких потерях при преобразовании энергии, а также они относительно просты в эксплуатации и обслуживании. Однако трехфазные инверторы более дороги, имеют более сложную структуру и ограничены в некоторых однофазных приложениях.

Различия между однофазными и трехфазными инверторами

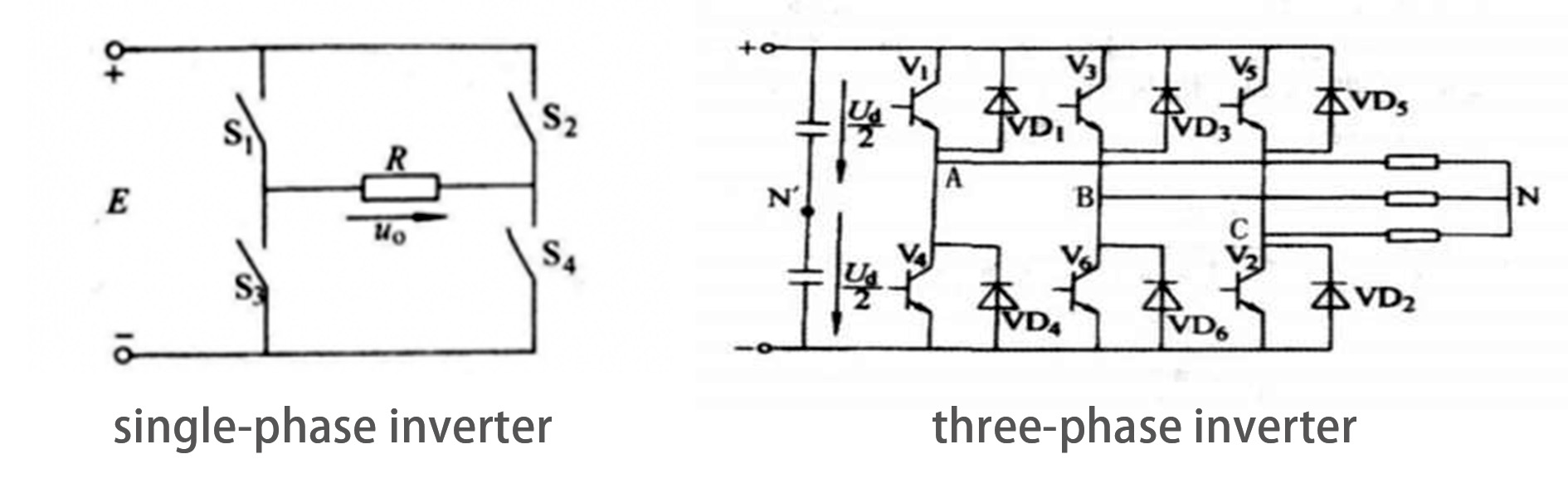

Однофазный инвертор и трехфазный инвертор

Сравнение структуры

Конструкция однофазных инверторов относительно проста, обычно состоящая из основных компонентов, таких как фильтрующая цепь, инверторная цепь и выходная цепь. В отличие от них, трехфазные инверторы более сложны, с конструкциями, которые обычно включают входные фильтры, выпрямители, промежуточные звенья постоянного тока, инверторы и выходные фильтры. Эта многоуровневая конструкция делает трехфазные инверторы более функционально полными, но также увеличивает их сложность.

Различия в характеристиках выхода

Однофазные инверторы выводят однофазный переменный ток, с только одной формой волны напряжения и тока. В отличие от них, трехфазные инверторы выводят трехфазный переменный ток, обеспечивая три независимых и равномерно распределенных формы тока, с более высоким качеством формы волны, что делает их подходящими для применения с более высокими требованиями к качеству питания.

Различия в сценариях применения

Однофазные инверторы в основном используются в домашних системах электропитания и ИБП для однофазных нагрузок, в то время как трехфазные инверторы широко применяются в промышленных областях, требующих трехфазного питания, таких как производство энергии из возобновляемых источников, приводы двигателей и передача энергии.

Заключение

Существуют значительные различия между однофазными и трехфазными инверторами с точки зрения структуры, характеристик выхода, сценариев применения и производительности. На практике важно выбирать подходящий тип инвертора на основе конкретных потребностей. По мере развития технологии силовой электроники производительность инверторов будет продолжать улучшаться, и их сценарии применения станут более разнообразными.
