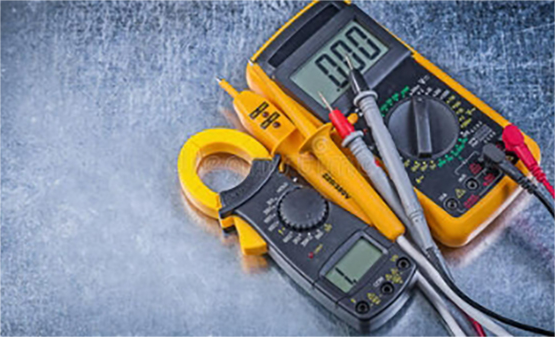

Зажим мультиметра – портативный электроизмерительный инструмент, совмещающий в себе функции трансформатора тока и обычного мультиметра. Он в основном используется для бесконтактного измерения переменного тока, а также может измерять различные электрические параметры, такие как напряжение и сопротивление. Его уникальность заключается в конструкции зажимов, которая позволяет пользователям легко и быстро измерять значение тока в цепи, не отключая ее, что значительно повышает эффективность и безопасность работы.


Прецизионный прибор для электроизмерительных инструментов. Базовая конструкция мультиметра с клещами в основном включает в себя трансформаторы тока, выпрямительные приборы или электромагнитные приборы, а также сердечники клещей. Его функция - быстрое измерение тока без остановки цепи. Просто поменяйте отрицательный полюс мультиметра с зажимом с конца указателя на трубку зажима и зажмите измеряемый провод, чтобы напрямую получить значение тока. Во-вторых, мультиметр с клещами может измерять высокое напряжение благодаря своей отдельной конструкции, которая изолирует батарею от цифровой цепи, выдерживает более высокие напряжения и выдает точные результаты. Кроме того, мультиметр с зажимами также может определять правильность подключения цепи и определять полярность переменного и постоянного тока, а также направление катушки и метод подключения проводов переменного и постоянного тока. Существует множество методов измерения напряжения и сопротивления с его использованием.

Высокое разрешение и точность испытаний, а также дополнительные функции тестирования необходимы этому важнейшему инструменту тестирования при выполнении повседневных работ по техническому обслуживанию. Принцип его измерения в основном основан на принципе трансформатора тока (ТТ). Путем измерения тока в измеряемой цепи определяют величину тока. Такая конструкция делает мультиметр с клещами удобным и точным при измерении тока.

Этапы использования следующие:

Проверьте питание: сначала убедитесь, что батареи мультиметра с клещами достаточно. Недостаточная мощность может повлиять на точность измерений.

Выбор режима: выберите необходимый режим измерения с помощью функционального переключателя, например «переменный ток», «постоянный ток», «напряжение», «сопротивление» и т. д.

Настройка диапазона: выберите соответствующий диапазон в соответствии с предполагаемым измеряемым значением и попытайтесь расположить показания в средней части шкалы прибора, чтобы получить более высокую точность. Если вы не уверены в размере измеряемой величины, вы можете сначала выбрать максимальный диапазон, а затем постепенно уменьшать его.

Откройте зажимы: Откройте зажимы датчика тока максимально, чтобы обеспечить возможность полного прохождения измеряемого провода.

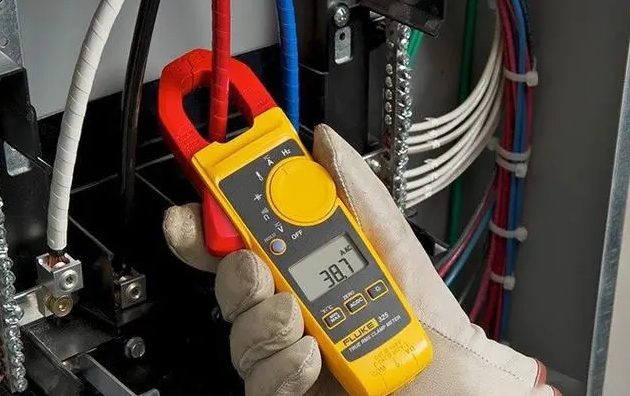

Окружите измеряемый провод: не разрывая цепь, полностью поместите измеряемый провод внутрь зажимов и закройте зажимы, чтобы обеспечить равномерное окружение провода и получение точных показаний.

Чтение данных: Наблюдайте за значением на дисплее. Обратите внимание, что единицей измерения обычно является ампер (А) или другие единицы силы тока.

Измерение напряжения: Подключите красный и черный щупы мультиметра к двум концам проверяемой цепи, следуя принципу «красный положительный и черный отрицательный».

Измерение сопротивления: отключите питание, подсоедините щупы к двум концам резистора указанным способом и убедитесь, что ток через цепь не протекает.

Различные модели мультиметров с клещами могут иметь дополнительные функциональные возможности измерения, такие как емкость, частота и т. д. Перед измерением обратитесь к руководству, чтобы правильно настроить их.

Не прикасайтесь к частям, находящимся под напряжением, во время измерения, чтобы избежать поражения электрическим током.

Не вводите диапазон измерения тока при измерении высоковольтного и сильноточного оборудования, чтобы предотвратить повреждение прибора чрезмерным током.

Для измерений переменного и постоянного тока обязательно выберите правильный режим измерения, чтобы избежать ошибочных оценок.


В реальной работе мультиметры с клещами можно использовать для определения тока электрического оборудования, такого как кондиционеры, холодильники, двигатели, а также для распределительных коробок, обслуживания кабельных линий и в других случаях. При обнаружении ненормальных показаний сначала проверьте правильность подключения, правильность выбора диапазона и наличие таких факторов, как электромагнитные помехи.

После каждого использования обязательно выполняйте сброс и выключайте мультиметр с зажимом, храните его в сухом и проветриваемом месте, регулярно проверяйте и заменяйте батарею, избегайте падений и сильной вибрации. Кроме того, следите за чистотой внутренней части губок, чтобы посторонние предметы не влияли на точность измерений.

Таким образом, как важный инструмент в повседневной работе электриков, очень важно научиться правильно пользоваться мультиметром с клещами. Разумно выбрав диапазон, правильно разместив испытуемый провод и соблюдая правила безопасной эксплуатации, пользователи могут не только точно выполнить задачи измерения различных электрических параметров, но и обеспечить безопасность и надежность рабочего процесса.
