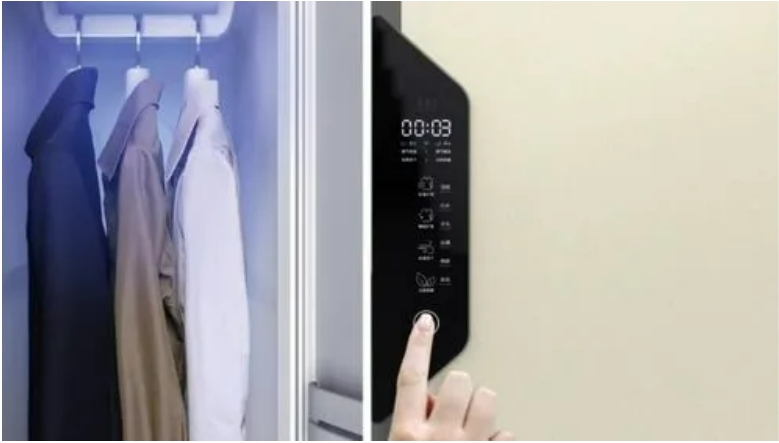

Система «умного гардероба» включает в себя источник питания, светодиодный экран для взаимодействия человека с компьютером и модуль силового ядра. Основная плата управления использует однокристальный микрокомпьютер STM32 для управления различными функциональными модулями периферийных устройств, включая часть силового привода и световой индикатор. Он может улучшить взаимодействие с пользователем и предлагает эффективные возможности вычислений и обработки информации.


Основная система и принцип интеллектуальной схемы

Эта конструкция может контролировать температуру и влажность внутри гардероба, стерилизовать, осушать и предотвращать появление плесени, а также сушить без потерь, эффективно предотвращая появление плесени на одежде. Шкаф оснащен подсветкой, которая включается автоматически при открытии двери. Вспомогательные конструкции включают ультрафиолетовую стерилизацию, вентилятор для осушения, обогрев, голосовой помощник, модуль Wi-Fi и модуль измерения человеческого тела.

Функциональное описание системы ядра и принципиальная схема интеллектуальной схемы выглядит следующим образом:
1. Автоматически включать ультрафиолетовую дезинфекцию каждые 30 секунд, а также автоматически нагревать и осушать, когда температура и влажность достигают порогового значения;
2. Функции кнопок включают сложение, вычитание, переключение страниц и переключение точек;
3. Содержимое экрана включает в себя такие элементы, как год, месяц, день, час, минута, секунда, неделя, температура и влажность, ультрафиолетовое излучение, обратный отсчет и т. д.;
4. Модуль датчика температуры и влажности предоставляет данные для модуля обработки и голосового модуля, а голос может передавать текущую температуру, влажность и рекомендации по одежде;
5. Модуль измерения человеческого тела может автоматически включать освещение и шкафы для хранения вещей.

Технология дезинфекции ультрафиолетом широко используется при уборке домашней кухни. Он экономичен и эффективен в уничтожении микробов и других опасных микроорганизмов. Кроме того, хорошая циркуляция воздуха в доме может эффективно контролировать температуру воздуха и делать домашнее пространство более свежим и здоровым. При этом для обеспечения комфорта домашней среды относительная влажность домашнего воздуха должна достигать 60%. В конструкции внутри шкафа установлена ультрафиолетовая лампа, и пользователь может регулярно дезинфицировать одежду ультрафиолетом, чтобы контролировать температуру внутри шкафа. Если у пользователя есть другие требования к времени очистки, вы можете настроить время очистки. Интеллектуальная система осушения сушит одежду и улучшает качество воздуха в помещении.

Умный гардероб можно открыть с помощью Aiium Designer. Главный модуль управления использует STM32. Другие схемы в основном включают в себя источник питания, светодиодные фонари, кнопки, OLED-дисплей, датчик температуры и влажности DHT11, фотодатчик, часы DS1302, голосовое управление ASRO1, датчик тела человека и Bluetooth. На рисунке 2 изображен процесс проектирования системы. Схема конструкции, показанная на рисунке, позволяет реализовать упорядоченную работу каждого модуля.

Умный замок

Умный замок состоит из электронного замка и пароля. В электронном замке используются передовые электронные технологии, в том числе высокоточные датчики, управляющие микросхемы и реле, что повышает безопасность умного гардероба, позволяя ему заменить сейф и повысить коэффициент использования домашнего пространства. Электронный замок можно связать с интеллектуальной системой управления для управления открытием и закрытием двери гардероба. Блокировка паролем используется как вспомогательный метод разблокировки. Пользователи могут открыть дверь гардероба, введя указанный пароль.

Умный гардероб также оснащен интеллектуальной системой распознавания для проверки личности пользователя посредством распознавания лиц, отпечатков пальцев и распознавания голоса. Только авторизованные пользователи могут получить разрешение на открытие дверцы шкафа. Функция интеллектуального распознавания позволяет умному гардеробу обеспечивать безопасность вещей и эффективно предотвращать несанкционированное открытие и потерю шкафа. Кроме того, в «умный гардероб» встроена система управления информацией, которая может записывать важную информацию, такую как время открытия каждого шкафа, личность пользователя и тип предмета, и генерировать соответствующие отчеты с данными. Благодаря системе управления информацией пользователи могут понять статус доступа к шкафу в режиме реального времени, что удобно для управления и запроса.


Система анализирует множество факторов, таких как время года, давление воздуха, влажность, скорость ветра и температура, и генерирует индикаторы одежды, чтобы помочь пользователям лучше понять свои потребности и сделать более разумный выбор в различных условиях. Показатели разделены на 8 уровней, и чем ниже уровень, тем хуже сохраняется тепло одежды. Ниже приведены точные результаты классификации:

1. Уровень: температура > 28 ℃, летняя одежда: короткое пальто из легкой хлопчатобумажной ткани, короткая юбка, тонкая короткая юбка, шорты и т. д.;

2. Уровень: температура 24,0–27,9 ℃, летняя одежда: рубашка из хлопчатобумажной и льняной ткани, тонкая длинная юбка, тонкая футболка и т. д.;

3. Уровень: температура 21,0 ~ 23,9 ℃, весенне-осенний переходный период: короткий костюм из однослойной льняной ткани, футболка, тонкие джинсы, профессиональный костюм и т. д.;

4. Уровень: температура 18,0 ~ 20,9 ℃, весенне-осенняя переходная одежда: костюм, ветровка, повседневная одежда, куртка, костюм, свитер и т. д.;

5. Уровень: температура 15,0 ~ 17,9 ℃, весенняя и осенняя одежда: ветровка, пальто, куртка, свитер, костюм, зимняя одежда;

6. Уровень: температура 11,0–14,9 ℃, осенняя и зимняя одежда: свитер, ветровка, костюм и т. д.;

7. Уровень: температура 6,0–10,9 ℃, зимняя одежда: пальто с хлопчатобумажной подкладкой, пальто, кожаная куртка, толстое пальто, вязаная шапка, перчатки, пуховик и т. д.;

8. Уровень: температура <6,0 ℃, зимняя одежда: пальто с хлопчатобумажной подкладкой, пальто, кожаная куртка, толстое пальто, вязаная шапка, перчатки, пуховик и т. д.

Согласно исследованиям, комфорт человека напрямую зависит от температуры в помещении. Чтобы решить эту проблему, в умный гардероб устанавливается датчик температуры, который фиксирует изменения температуры окружающей среды, а затем отправляет информацию на обработку микроконтроллеру STM32. В конструкции также может использоваться ЖК-экран для отображения информации или голосовое напоминание пользователям об изменениях температуры. Поскольку гардероб является важной частью дома, пользователи должны следить за тем, чтобы он находился в тихой обстановке. Чтобы лучше удовлетворить потребности пользователей, конструкция умного гардероба должна сократить количество голосовых инструкций, предоставлять интеллектуальные услуги с ЖК-экраном в качестве ядра, отображать текущий уровень классификации одежды в режиме реального времени, хранить данные через систему и предоставлять различные подбор эталонных решений на основе существующей одежды в гардеробе в сочетании с руководством по подбору моды, основанным на больших данных сети и предпочтениях пользователей.
