Full bridge drivers, commonly referred to as H-bridge drivers, are widely used control devices in electrical and electronic engineering. They play a crucial role in motor control, robotics, electric vehicles, DC converters, and other fields. By regulating the speed and direction of electric motors or other loads, full bridge drivers enable precise control of motors, providing efficient solutions for various applications.

Применение полумостовых драйверов

Полумостовые драйверы широко используются в нескольких областях, включая, но не ограничиваясь:

1. Электрические транспортные средства: Управление моторами электрических транспортных средств, достижение передачи мощности и контроля скорости.

2. Механическая автономия: Управление двигателями роботов, обеспечивая точное движение и контроль положения.

3. Бытовые приборы: Широко используются для управления постоянными двигателями в бытовых приборах, таких как стиральные машины и пылесосы.

4. Промышленная автоматизация: Управление двигателями в промышленном оборудовании, достигая точного контроля положения и скорости.

5. Солнечные системы слежения: Управление ориентацией солнечных панелей в фотовольтаических системах для максимального захвата солнечной энергии.

Механизм работы полумостовых драйверов

Принципы работы полумостовых драйверов следующие:

1. Логические элементы генерируют соответствующие сигналы на выводах на основе управляющих сигналов.

2. Драйверы контролируют состояние проводимости электронных переключателей на основе сигналов выводов.

3. Состояние проводимости переключателей определяет направление и скорость работы двигателя.

4. Обратные цепи контролируют скорость и ток двигателя для достижения замкнутого управления.

Точно контролируя запуск, остановку, вращение вперед и назад, а также регулировку скорости двигателя, полумостовые драйверы обеспечивают эффективные решения для управления двигателями в различных приложениях.

Принципы работы полумостовых драйверов

Полумостовые драйверы контролируют полярность и величину выходного напряжения путем своевременного переключения четырех переключателей, таким образом контролируя направление и скорость двигателя. Когда два диагональных переключателя одновременно включены, ток течет через нагрузку, вызывая вращение двигателя в одном направлении; когда включены другие два диагональных переключателя, ток течет в противоположном направлении, вызывая обратное вращение двигателя. Изменяя состояния переключателей, двигатель может переключаться между различными скоростями и направлениями.

Структура полумостовых драйверов

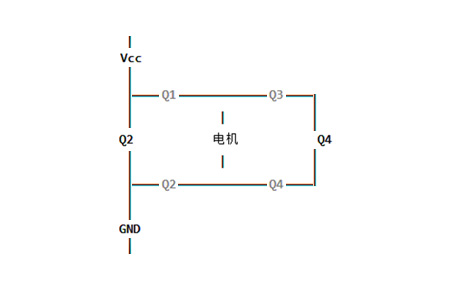

Структура полумостовых драйверов

Полумостовые драйверы обычно состоят из следующих ключевых частей:

1. Четыре электронных переключателя: Находятся в четырех ветвях H-моста, отвечают за управление направлением тока.

2. Интерфейс двигателя: Соединяет двигатель и полумостовой драйвер, передавая управляющие сигналы и мощность.

3. Управляющая схема: Включает логические элементы, драйверы и обратные цепи, обрабатывающие входные сигналы и генерирующие сигналы управления переключателями.

4. Интерфейс питания: Обеспечивает необходимое питание для полумостового драйвера и двигателя.

Эти компоненты работают вместе для достижения точного управления двигателем, делая полумостовые драйверы важной частью в различных приложениях.
