Диоды – это электронные компоненты с односторонней проводимостью, широко используемые в электронных устройствах и системах для выпрямления, детектирования и коммутации. Эта статья углубится в несколько основных типов диодов и их конкретные применения в различных областях.

1. Типы диодов

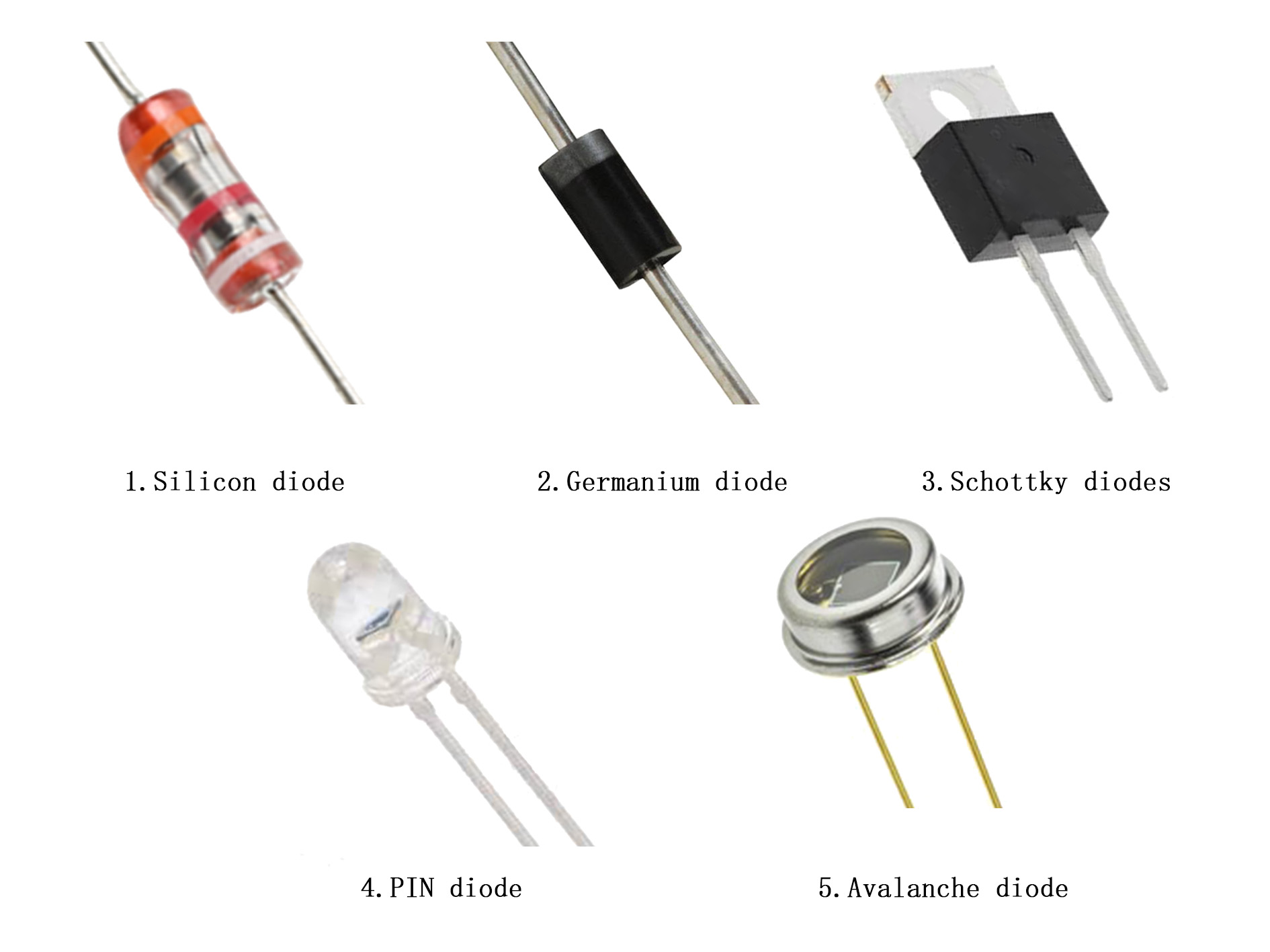

Типы диодов

1. Кремниевые диоды

Кремниевые диоды – это самый распространенный тип диодов, известный своей стабильностью и высокой надежностью. Они подходят для выпрямления и коммутации в различных электронных устройствах и системах.

2. Германиевые диоды

Германиевые диоды похожи на кремниевые, но имеют несколько другие параметры. Они обладают лучшей проводимостью и подходят для низковольтных и маломощных применений.

3. Диоды Шоттки

Эти диоды имеют низкое прямое падение напряжения и короткое время восстановления при обратном включении, что делает их широко используемыми в высокочастотных схемах и цифровых логических схемах высокой скорости.

4. PIN диоды

PIN диоды – это полупроводниковые устройства с структурой PIN, характеризующиеся высоким пробивным напряжением и большим переключаемым током. Они широко используются в микроволновых частотных переключателях и тюнерах.

5. Лавинные диоды

Это мощные полупроводниковые устройства, способные работать при высоких напряжениях и токах. Они широко используются в усилителях мощности в радарах, системах связи и управления.

2. Применение диодов

1. Применение для выпрямления

Использование односторонней проводимости диодов для преобразования переменного тока (AC) в постоянный ток (DC) является распространенным в блоках питания и зарядных устройствах.

2. Применение для детектирования

Использование односторонней проводимости диодов для выделения высокочастотных сигналов из модулированных сигналов применяется в радиоприемниках и устройствах связи.

3. Применение для коммутации

Использование односторонней проводимости и характеристики прямого включения, обратного отключения диодов для управления коммутацией цепей является распространенным в цифровых логических схемах и блоках питания с переключением.

4. Применение для ограничения

Используя обратные пробивные характеристики диодов, можно ограничить максимальное значение напряжения или тока в цепи. Эта характеристика очень распространена в схемах обработки сигналов и защитных схемах.

5. Прочие применения

Диоды также широко используются в усилителях, оптоэлектронных устройствах, датчиках и других областях.

3. Сравнение между кремниевыми и германиевыми диодами

1. Постоянное сопротивление

Кремниевые диоды имеют более низкое прямое падение напряжения по сравнению с германиевыми диодами, что приводит к меньшему постоянному сопротивлению.

2. Обратный ток

Кремниевые диоды имеют намного более низкий обратный ток утечки, чем германиевые диоды. Когда напряжение переключения увеличивается, германиевые диоды показывают больший обратный ток утечки, в то время как кремниевые диоды этого не делают.

3. Рабочая температура

P-N переход кремниевых диодов может выдерживать более высокие температуры, чем германиевые диоды, около 210°C, в то время как германиевые диоды могут выдерживать только около 100°C.

4. Типы

Оба типа могут быть подразделены по структуре и применению, например, на диоды общего назначения и специальные диоды. К первым относятся детекторные диоды, выпрямительные диоды и коммутационные диоды, а ко вторым – варикапные диоды, фотодиоды и светодиоды.

5. Подробное сравнение

При одном и том же прямом токе прямое падение напряжения германиевых диодов меньше, чем у кремниевых диодов, и сопротивление проводимости меньше. Однако кремниевые диоды имеют лучшую стабильность в условиях обратного включения с гораздо меньшим током утечки по сравнению с германиевыми диодами. При высоких температурах кремниевые диоды работают лучше, чем германиевые, так как подвижность электронов в германии выше, чем в кремнии, что делает сопротивление более чувствительным к изменениям температуры. В высокочастотных применениях кремниевые диоды демонстрируют лучшую производительность. С увеличением частоты сопротивление проводимости германиевых диодов увеличивается, и коэффициент шума выше, чем у кремниевых диодов. Кремниевые диоды показывают более высокую стабильность при длительном использовании, с низким током утечки и хорошей температурной стабильностью, что делает их более надежными в долгосрочной эксплуатации. Германиевые диоды в основном используются в низкочастотных и звуковых применениях, таких как детекторные схемы в радиоприемниках и телевизорах. Кремниевые диоды, благодаря своему высокому пробивному напряжению и хорошей стабильности, широко используются в выпрямлении, коммутации и других применениях в различных электронных устройствах и системах.

Заключение

Как важный компонент, диоды имеют широкие перспективы применения. Понимание различных типов диодов и их эксплуатационных характеристик помогает выбрать подходящее устройство для различных сценариев применения, улучшая производительность и надежность электронных устройств. С непрерывным технологическим развитием области применения диодов будут продолжать расширяться и улучшаться.
