DC/DC преобразователи являются фундаментальными компонентами современных электронных устройств, используемыми для преобразования одного постоянного напряжения в другое. Различные топологии предлагают определенные преимущества и недостатки в зависимости от применения, что делает выбор подходящей топологии важным. В этой статье рассматриваются несколько распространенных топологий DC/DC преобразователей, включая их принципы работы, сценарии применения и факторы, которые следует учитывать при их выборе.

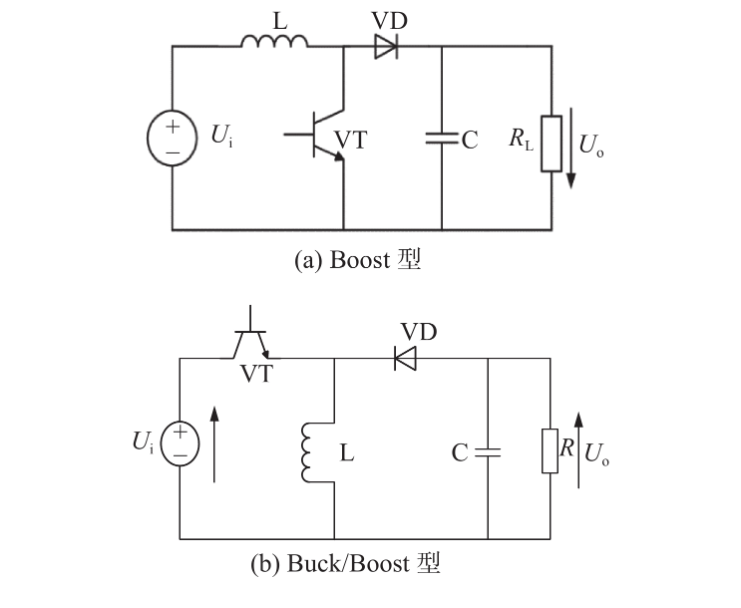

1. Схема топологий DC/DC преобразователей

Топологии DC/DC преобразователей разнообразны, с общими типами, включая понижающий (Buck), повышающий (Boost), понижающе-повышающий (Buck-Boost), обратноходовой (Flyback), полумостовой (Half-Bridge) и двухтактный (Push-Pull). Каждая топология имеет уникальные характеристики в плане эффективности преобразования энергии, стоимости, надежности, электромагнитной совместимости и тепловых характеристик.

1. Понижающий преобразователь (Buck Converter)
Эта топология используется для понижения входного напряжения до более низкого выходного напряжения, обычно встречается в таких устройствах, как зарядные устройства для телефонов и блоки питания для планшетов. Понижающий преобразователь использует комбинацию ключа и индуктора для накопления и высвобождения энергии, достигая снижения напряжения.

2. Повышающий преобразователь (Boost Converter)
Повышающий преобразователь увеличивает входное низкое напряжение до более высокого выходного напряжения, подходящего для приложений, требующих высокого выходного напряжения, таких как драйверы светодиодов и солнечные панели. Он использует накопление энергии в индукторе и управление ключом для повышения напряжения.

3. Понижающе-повышающий преобразователь (Buck-Boost Converter)
Понижающе-повышающий преобразователь может гибко понижать или повышать входное напряжение до требуемого выходного напряжения, идеально подходит для приложений с изменяющимися диапазонами напряжения, таких как системы управления питанием электрических транспортных средств. Он обеспечивает высокую эффективность и стабильное выходное напряжение в широком диапазоне.

4. Обратноходовой преобразователь (Flyback Converter)
Обратноходовой преобразователь обычно используется в приложениях, требующих электрической изоляции, таких как адаптеры питания и светодиодное освещение. Он использует трансформатор для обеспечения изоляции и преобразования напряжения, подходит для низкомощных приложений, хотя и с относительно низкой эффективностью.

5. Полумостовой преобразователь (Half-Bridge Converter)
Полумостовой преобразователь состоит из двух ключей и подходит для приложений средней и высокой мощности. Он эффективно снижает колебания выходного напряжения и часто используется в высокопроизводительных силовых системах.

2. Критерии выбора топологий DC/DC преобразователей

При выборе подходящей топологии DC/DC преобразователя необходимо учитывать несколько факторов:

1. Диапазон входного и выходного напряжений
Определение диапазонов входного и выходного напряжений является фундаментальным при выборе подходящей топологии. Например, понижающие преобразователи подходят для понижающих приложений, повышающие преобразователи для повышения напряжения, а понижающе-повышающие преобразователи для нестабильных напряжений.

2. Эффективность преобразования
Высокоэффективные преобразователи уменьшают потери энергии и тепловыделение, тем самым повышая общую производительность и надежность системы. Топологии с высокой эффективностью преобразования должны быть приоритетными.

3. Стоимость и надежность
Стоимость разработки и надежность системы являются важными аспектами. Различные топологии имеют разные затраты и надежность, которые нужно сбалансировать в зависимости от реальных требований.

4. Электромагнитная совместимость (EMC)
EMC является ключевой для правильной работы системы. Разные топологии по-разному влияют на электромагнитные помехи, поэтому необходимо выбирать структуру с минимальными эффектами EMC.

5. Управление теплом и упаковка
Управление теплом является критическим в приложениях высокой мощности. Разные топологии имеют разные потребности в управлении теплом, требуя тщательного учета упаковки и требований к охлаждению.

3. Будущие тенденции

С развитием технологий проектирование DC/DC преобразователей также эволюционирует. Будущие тенденции включают:

1. Использование высокоэффективных материалов
Новые полупроводниковые материалы, такие как нитрид галлия (GaN) и карбид кремния (SiC), повысят эффективность преобразователей и скорость переключения, снижая потери энергии.

2. Интеллектуальное управление
Интегрированное цифровое управление в DC/DC преобразователях позволит более точное регулирование напряжения и тока, а также функции самозащиты и обнаружения неисправностей.

3. Модульный дизайн
Модульный дизайн позволяет легко интегрировать и обслуживать преобразователи, с гибким расширением в зависимости от конкретных потребностей.

4. Высокая плотность мощности По мере уменьшения размеров устройств высокоплотные конструкции DC/DC преобразователей станут более важными, требуя оптимизации компоновки и управления теплом для достижения более высокой мощности в меньших объемах.

В общем, выбор подходящей топологии DC/DC преобразователя требует комплексного учета требований по напряжению, эффективности преобразования, стоимости, надежности, электромагнитной совместимости и управления теплом. С технологическими достижениями DC/DC преобразователи будут продолжать развиваться в направлении повышения эффективности, интеллектуальности и модульности, обеспечивая более эффективные и надежные решения для различных приложений.
