Упаковка кристаллического генератора включает инкапсуляцию основного компонента кристаллического генератора - кристаллической пластины - с использованием корпуса или специальных материалов для улучшения его стабильности, защиты и адаптируемости к природным факторам. Упаковка эффективно изолирует кристаллический генератор от внешних природных факторов, таких как пыль, влага и вибрация, обеспечивая его нормальную работу в различных условиях.

Материалы и классификация упаковки

Выбор подходящего упаковочного материала имеет решающее значение для различных потребностей применения. Обычные упаковочные материалы включают:

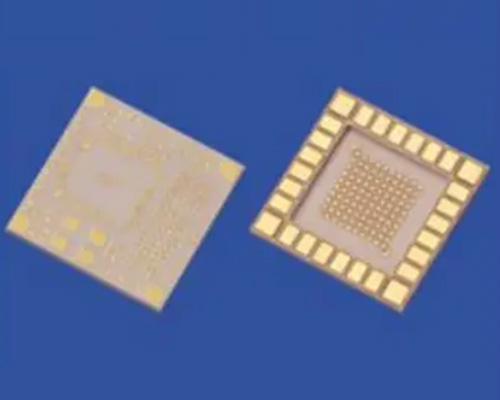

Керамическая упаковка: Этот тип упаковки использует керамические материалы, которые обладают отличной термостойкостью и коррозионной стойкостью, что делает их идеальными для использования в экстремальных условиях.

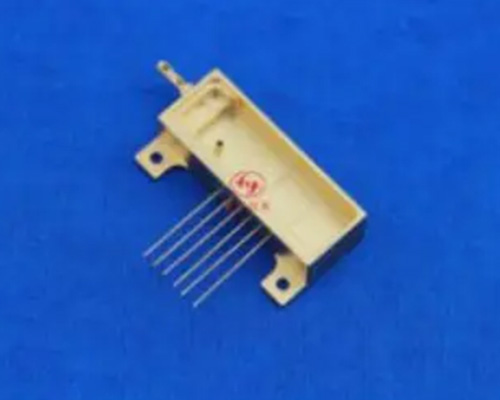

Металлическая упаковка: Обеспечивает хорошее экранирование и теплопроводность, подходит для высокопроизводительных и высоконадежных приложений.

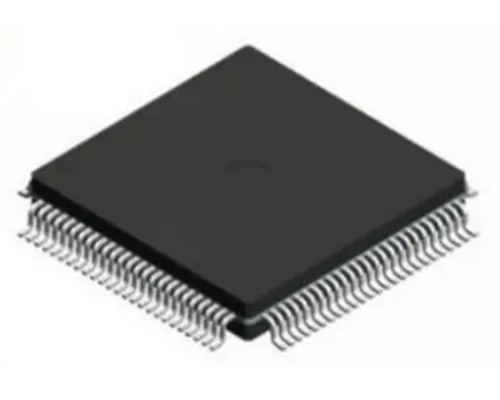

Пластиковая упаковка: Благодаря низкой стоимости и простому производственному процессу, широко используется в различных электронных продуктах, особенно в массовом производстве.

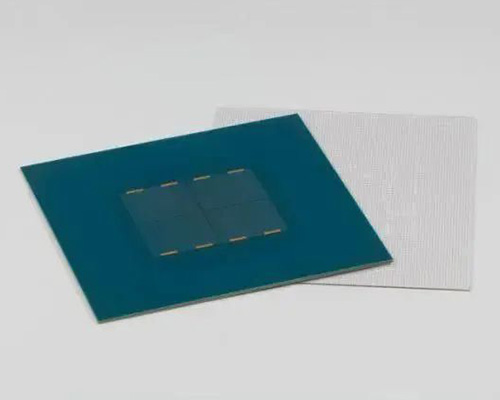

Стеклянная упаковка: Обладает отличными герметичными свойствами и механической прочностью, подходит для кристаллических генераторов, требующих высокой точности и стабильности.

На основе структуры и вспомогательных характеристик упаковки, упаковка кристаллического генератора может быть в основном разделена на следующие типы:

Металлическая оболочка: Использует металлический корпус для инкапсуляции кристаллического генератора, обеспечивая отличное экранирование и тепловое рассеяние, подходит для приложений с высокими требованиями к помехам и температуре.

Пластиковая упаковка: Эта упаковка использует пластиковые материалы, с такими преимуществами, как низкая стоимость и относительно простой производственный процесс, что делает ее широко используемой в электронных продуктах.

Поверхностный монтажный прибор (SMD) Упаковка: Кристаллический генератор напрямую припаян на печатную плату, что подходит для миниатюризации и автоматизированных производственных потребностей.

Керамическая упаковка: Керамические материалы обеспечивают отличную стабильность и упаковочную производительность, делая их идеальными для высокочастотных и высокотемпературных сред.

Процесс упаковки кристаллического генератора

Процесс упаковки кристаллического генератора обычно включает несколько ключевых этапов:

Подготовка упаковки: Подготовка упаковочных материалов и инструментов, а также очистка поверхности кристаллической пластины для обеспечения отсутствия загрязнений, мешающих процессу упаковки.

Тестирование и отбор кристаллов: Проведение тщательных тестов и отбора кристаллов перед упаковкой, чтобы гарантировать, что только квалифицированные пластины проходят к следующему этапу упаковки.

Проектирование упаковки: Разработка подходящего типа и материала упаковки на основе требований к применению кристаллического генератора и определение структуры и размеров упаковки.

Герметизация упаковки: Использование герметизирующего клея или других материалов для закрытия кристаллического генератора, предотвращая внешние воздействия на внутренние компоненты.

Фиксация упаковки: Размещение кристалла в упаковочном материале и его закрепление в указанном положении для обеспечения стабильности.

Затвердевание упаковки: После завершения упаковки проводится процесс затвердевания, чтобы плотно связать упаковочный материал, улучшив ударопрочность и адаптируемость к окружающей среде.

Тестирование упаковки: Проведение тестов на производительность и качество упакованного кристаллического генератора для проверки его стабильности и надежности.

Применение технологий упаковки кристаллических генераторов

Технологии упаковки кристаллических генераторов широко используются в различных областях электронной промышленности, таких как:

Коммуникационное оборудование: В устройствах, таких как мобильные телефоны, маршрутизаторы и базовые станции связи, технологии упаковки кристаллических генераторов играют важную роль в тактовых и синхронизационных цепях.

Потребительская электроника: Устройства, такие как умные часы, цифровые камеры и умные домашние устройства, широко используют технологии упаковки кристаллических генераторов.

Автомобильная электроника: Электронный блок управления (ECU), навигационная система и развлекательная система в автомобиле требуют упаковки кристаллических генераторов для обеспечения точности тактовых и временных цепей.

Компьютеры и сетевое оборудование: Упаковка кристаллических генераторов также незаменима в тактовых и временных цепях компьютерных материнских плат, сетевого оборудования и серверов.
