Контрольные цепи - это системы цепей, сформированные путем соединения электрических или электронных компонентов, используемые для мониторинга, регулирования, защиты или эксплуатации электрического оборудования, механического оборудования или систем. Они могут получать входные сигналы, обрабатывать логику управления и генерировать выходные сигналы для управления работой оборудования. Контрольные цепи играют важную роль в области промышленного контроля, помогая достигать автоматизированного производства и эксплуатации.

Функции контрольных цепей

Основные функции контрольных цепей включают, но не ограничиваются следующим:

Передача сигналов:Передача различных сигналов (таких как аналоговые сигналы, цифровые сигналы) к различным компонентам.

Логический контроль:Принятие логических решений на основе предустановленных условий для управления рабочими состояниями оборудования, такими как запуск и остановка, скорость и направление.

Защита от перегрузки:Обнаружение рабочего состояния оборудования, автоматическое отключение питания управления, когда оно превышает номинальную нагрузку или является необычным, защищая оборудование от повреждений.

Диагностика неисправностей:Проверка рабочего состояния оборудования, своевременное обнаружение проблем и предоставление предупреждений или подсказок.

Удаленное управление: Мониторинг и управление оборудованием через сеть или удаленные устройства.

Автоматическое управление: Достижение автоматической работы оборудования для повышения производительности и точности.

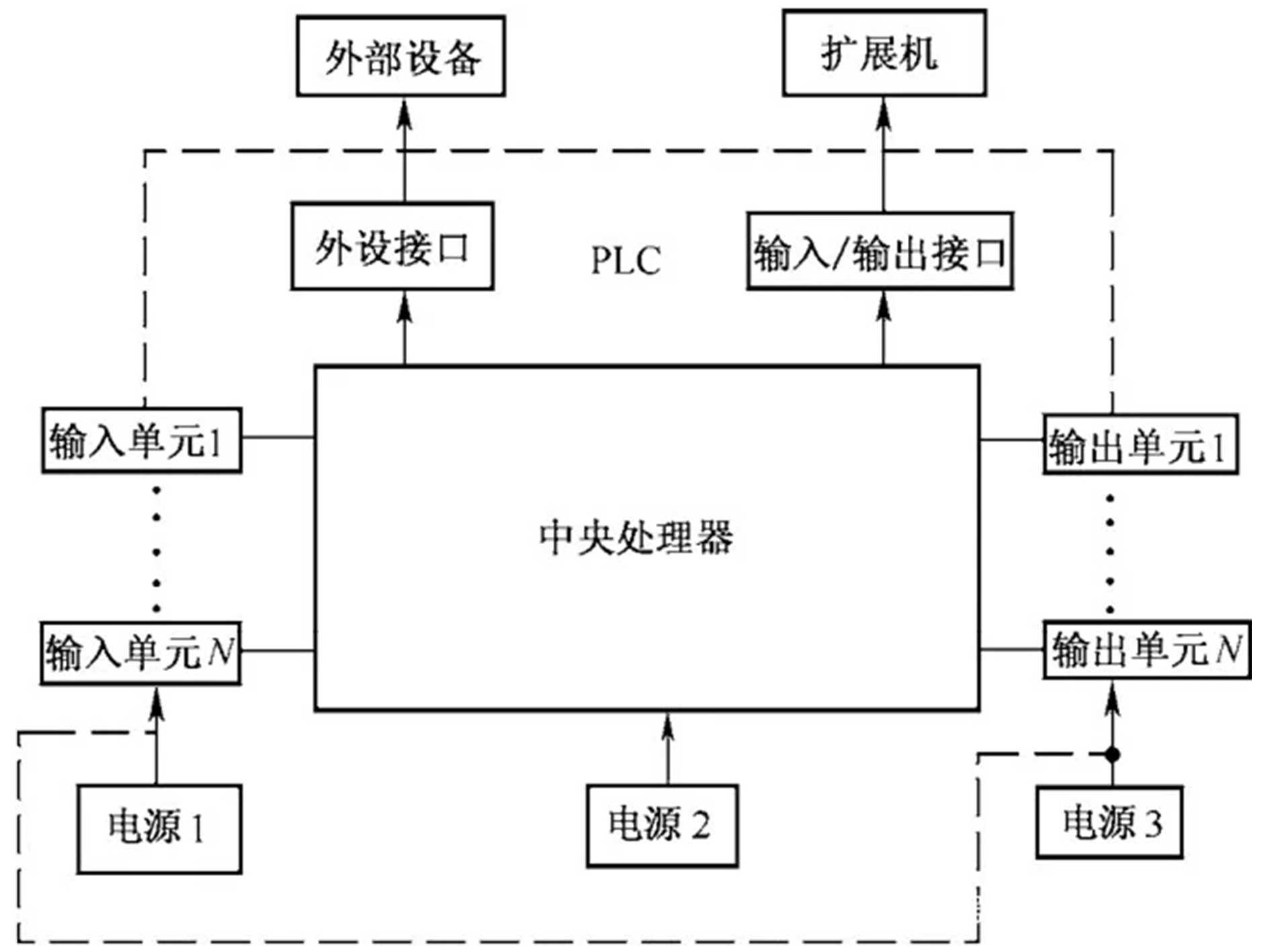

Компоненты контрольных цепей

Компоненты контрольных цепей

Контрольные цепи обычно состоят из следующих основных элементов:

Входной модуль: Используется для приема внешних сигналов, таких как сигналы датчиков, сигналы переключателей и т. д.

Контроллер:Центральный процессорный блок, ответственный за обработку входных сигналов, выполнение логики управления и генерацию выходных сигналов.

Выходной модуль:Преобразует сигналы, выводимые контроллером, в формы, которые могут управлять приводами (такими как двигатели, клапаны и т. д.).

Привод: Выполняет соответствующие действия на основе выходных сигналов для управления оборудованием или системами.

Типы контрольных цепей

Контрольные цепи можно разделить на различные типы в зависимости от их функций и характеристик, включая:

Цепи управления переключателями: Управление запуском, остановкой, направлением и т. д. оборудования на основе сигналов переключателей.

Логические контрольные цепи: Реализация логических решений и управления на основе компонентов, таких как логические элементы и триггеры.

Пропорционально-интегрально-дифференциальные (ПИД) контрольные цепи:Использование ПИД-вычислений для точного контроля параметров оборудования.

Цепи управления временем: Достижение функций управления оборудованием на основе временных параметров.

Аналоговые контрольные цепи: Использование аналоговых сигналов для управления рабочим состоянием оборудования.

ПЛК контрольные цепи: Реализация сложных функций управления и автоматической работы на основе программируемых логических контроллеров (ПЛК).

В промышленном контроле контрольные цепи выполняют такие функции, как передача сигналов, логическое решение, защита от перегрузки, диагностика неисправностей, удаленный мониторинг и автоматическое управление, обеспечивая эффективную и безопасную работу оборудования и систем. Получая сигналы через входные модули, обрабатывая и генерируя выходные сигналы контроллерами и, в конечном итоге, реализуя управление оборудованием через выходные модули и приводы, этот систематический и автоматизированный метод управления значительно повышает производительность и точность, позволяя гладко реализовать современный промышленный контроль.
