В технологии силовой электроники двунаправленные DC/DC преобразователи играют важную роль, обеспечивая двунаправленный перенос энергии между системами постоянного тока с разными уровнями напряжения. Они широко используются не только в электромобилях, гибридных автомобилях, солнечных инверторах и системах ветроэнергетики, но и играют незаменимую роль в системах накопления энергии и умных сетях. В этой статье подробно рассматриваются ключевые факторы, которые следует учитывать при проектировании двунаправленных DC/DC преобразователей, такие как выбор компонентов, тепловое управление, стратегии управления и структура системы.

1. Структура системы и стратегия управления

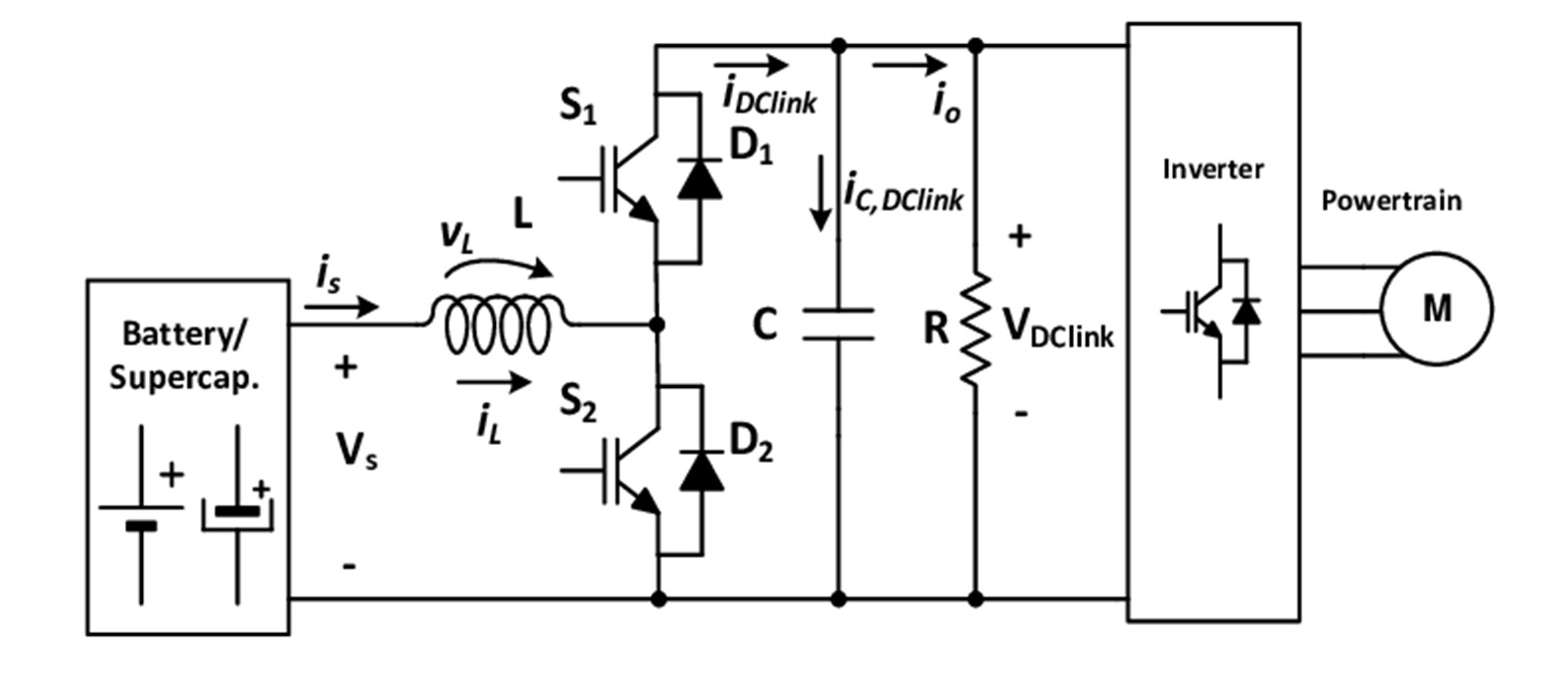

Структура системы двунаправленного DC/DC преобразователя обычно включает такие компоненты, как контроллеры, силовые электронные ключи, фильтрующие конденсаторы и индуктивности. Контроллер регулирует коэффициент заполнения ключей для достижения преобразования напряжения и передачи энергии. Общие стратегии управления включают режим управления напряжением и режим управления током, которые, соответственно, подходят для ситуаций, требующих высокой точности выходного напряжения или быстрого отклика. Силовые электронные ключи, такие как MOSFET или IGBT, осуществляют преобразование напряжения за счет высокочастотной работы, в то время как фильтрующие конденсаторы и индуктивности используются для сглаживания форм напряжения и тока, снижая колебания и шум.

2. Выбор и оптимизация компонентов

Выбор правильных силовых полупроводников и конденсаторов имеет ключевое значение для повышения эффективности и стабильности преобразователя. Низкое сопротивление MOSFET помогает снизить потери на переключение, тем самым повышая общую эффективность. Значение индуктивности, номинальный ток и ток насыщения индуктора напрямую влияют на пульсации выхода и переходные процессы. Конденсаторы играют критическую роль в сглаживании напряжения и тока, и их емкость, номинальное напряжение, эквивалентное последовательное сопротивление и температурная стабильность должны быть тщательно учтены. Правильный выбор конденсаторов способствует повышению стабильности и надежности системы.

3. Механизмы защиты и обработки

Эффективные механизмы обработки отказов необходимы для защиты преобразователя и его нагрузки. Защита от перегрузки по току автоматически отключает питание или снижает выходную мощность, когда ток превышает предел, через цепь обнаружения тока. Защита от перенапряжения предотвращает повреждение системы путем обнаружения выходного напряжения и предотвращения его чрезмерного повышения. Защита от перегрева использует температурные датчики для автоматического снижения выходной мощности или отключения питания, когда температура устройства становится слишком высокой, предотвращая повреждение устройства.

4. Тепловое управление и оптимизация

Тепловое управление является важнейшим аспектом проектирования DC/DC преобразователя, определяющим надежность и долговечность системы. Использование радиаторов, теплопроводных материалов (TIMs) и принудительного воздушного охлаждения может эффективно снизить температуру устройства и улучшить эффективность охлаждения. Радиаторы должны обладать хорошей теплопроводностью и быть спроектированы с правильными тепловыми путями. TIMs, такие как теплопроводная паста или прокладки, должны обладать высокой теплопроводностью и стабильностью для улучшения теплопередачи между компонентами и радиаторами. Для приложений с высокой мощностью принудительное воздушное охлаждение увеличивает поток воздуха с помощью вентиляторов или воздуходувок, что дополнительно повышает эффективность охлаждения.

5. Планировка и дизайн печатной платы (PCB)

Планировка и дизайн печатной платы (PCB) имеют решающее значение для обеспечения производительности, эффективности и надежности DC/DC преобразователя. Рациональная планировка PCB может минимизировать шум, электромагнитные помехи (EMI) и паразитные эффекты, одновременно оптимизируя рассеивание тепла и целостность сигнала. Земляная плата должна быть максимально непрерывной и размещаться на слоях, близких к силовым компонентам, чтобы уменьшить шум и электромагнитные петли. Ключевые компоненты, такие как силовые полупроводники и конденсаторы, должны быть расположены близко друг к другу, чтобы минимизировать паразитные эффекты и падение напряжения.

6. Заключение

Проектирование двунаправленного DC/DC преобразователя требует всестороннего учета выбора компонентов, теплового управления, стратегий управления, структуры системы и планировки печатной платы. Через рациональное проектирование и оптимизацию можно достичь эффективного и надежного двунаправленного переноса энергии, отвечающего потребностям различных приложений. С продолжением технологического прогресса и расширением областей применения двунаправленные DC/DC преобразователи будут играть все более важную роль в умных сетях, электромобилях и других областях.
