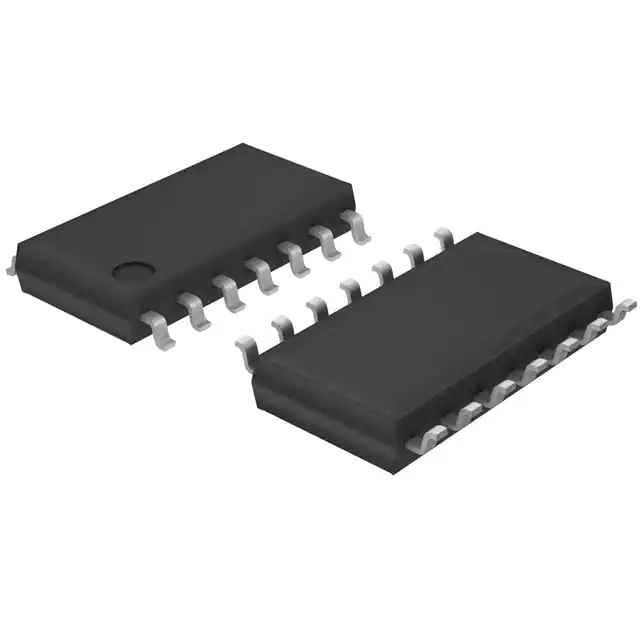

Texas Instruments SN74LS06NSR
- Номер запчасти.:
- SN74LS06NSR
- Производитель:
- Texas Instruments
- Упаковка:
- 14-SO
- Таблицы:
-
SN74LS06NSR.pdf
- Описание:
- IC INV OPEN COL 6CH 1-IN 14SOP
- В хранилище:
- 3716
- Количество:
- Добавить
- Узнайте больше подробной информации
Поговорите
- Быстрый ответ, быстрое предложение
- Быстрая доставка, без проблем после продажи
- Оригинальные каналы, гарантирующие подлинность
Пожалуйста, обратитесь к нам с запросом, и мы ответим вовремя.
Закупки и запросы
SN74LS06NSR Спецификация
- Packaging:Tape & Reel (TR),Cut Tape (CT),Digi-Reel®,Bulk
- Series:74LS
- ProductStatus:Active
- LogicType:Inverter
- NumberofCircuits:6
- NumberofInputs:1
- Features:Open Collector
- Voltage-Supply:4.75V ~ 5.25V
- Current-Quiescent(Max):-
- Current-OutputHighLow:-, 40mA
- LogicLevel-Low:0.8V
- LogicLevel-High:2V
- MaxPropagationDelay@VMaxCL:20ns @ 5V, 15pF
- OperatingTemperature:0°C ~ 70°C
- MountingType:Surface Mount
Эта интегральная схема SN74LS06NSR имеет запечатанный на заводе антистатический пакет. Расположено на сайте.site.company. Пожалуйста, прочитайте подробную информацию на странице продукта ниже. Включая цены SN74LS06NSR, таблицы данных, наличие запасов, технические трудности. Кроме того Быстрый доступ к списку прав доступа для поиска заменяемых электронных деталей. Если вы хотите получить полные данные SN74LS06NSR для оптимизации цепочки поставок (включая перекрестные ссылки, жизненный цикл, параметры, риск подделки, прогнозы устаревшего управления), свяжитесь с нашей командой технической поддержки.
Купить в dabuliu.ru
Нет никаких сомнений в том, что вы можете сделать заказ без регистрации dabuliu.ru.
Мы настоятельно рекомендуем вам войти в наш магазин перед покупкой, так как вы можете отслеживать свои заказы в режиме реального времени.
Способы оплаты в dabuliu.ru
Для вашего удобства мы поддерживаем несколько способов оплаты в долларах США, включая PayPal, кредитные карты, телеграфные переводы. И Alipay.
RFQ в запросе котировок dabuliu.ru
Рекомендуется приобрести для получения обновленной информации о ценах и запасах запасных частей.
Наши продавцы ответят на ваш запрос по электронной почте в течение 24 часов.
Теплый совет
1. Вы получите электронное письмо с информацией о заказе в почтовом ящике. (Если вы не получили наше сообщение, не забудьте просмотреть папку спама).
2. Поскольку запасы и цены могут колебаться в определенной степени, менеджер по продажам подтвердит заказ и сообщит вам, есть ли какие - либо обновления.
Перевозка и обработка грузов
Стоимость перевозки начинается от 35 долларов США, но в некоторых странах она превышает 35 долларов США. Например (ЮжнаяАфрика, Бразилия, Индия, Пакистан, Израиль и т.д.)
Базовый фрахт (упаковка 0,5 кг или соответствующий объем) зависит от часового пояса и страны.
Вид транспорта
В настоящее время наша продукция отправляется через DHL, FedEx, Shunfeng, UPS и China Post.
Отслеживание международных заказов
Как только ваш заказ будет отправлен, номер отслеживания будет отправлен на адрес электронной почты, зарегистрированный в вашей учетной записи. Эта информация также может быть просмотрена при входе в учетную запись на странице « Моя учетная запись».
SN74LS06NSR Информация
Views：
SN74LS06NSR Typical application Circuitry Schematics
The SN74LS06NSR is a hex inverter buffer/driver from Texas Instruments with open-collector high-voltage outputs, designed for interfacing with high-level circuits (such as MOS) while driving a variety of loads (like lamps, relays, or solenoids) at various voltages.
An example application circuit's fundamental layout is shown here:
1.power supply: Source of power A supply voltage (VCC) of 5V is necessary for the SN74LS06NSR to function. Connect the ground to GND and the VCC pin with a 5V To reduce voltage fluctuations, decoupling capacitors should be put close to the VCC pin.
2. Input: Each inverter in the SN74LS06NSR (total six) has an input pin (Ax). This is where your digital signals would be fed into. Depending on the logic level of these inputs, the corresponding output will be driven high or low.
3. Output: Loads can be driven via each inverter's (Ex) output. Since these are open-collector outputs, you'll need to add a pull-up resistor to a desired voltage level. The output will be a logic low (GND) when the input is a logic high, and it will float (i.e., assume the voltage of the pull-up supply) when the input is a logic low.
4. Pull-up Resistor: Connect a pull-up resistor between the output and your desired high-level voltage. This is necessary because the SN74LS06NSR features open-collector outputs, which do not source current and only sink current.
This is a succinct, high-level summary of a typical application circuit for the SN74LS06NSR. Many intricate factors must be taken into account while designing a digital logic circuit, which are outside the purview of this explanation. For more detailed instructions on developing your application circuit, always consult the SN74LS06NSR data sheet and any other pertinent Texas Instruments materials.
SN74LS06NSR FAQ
1. как заказать SN74LS06NSR на dabuliu.ru?
В настоящее время dabuliu.ru предоставляются только взаимные заказы. когда вы передадите RFQ, наш профессиональный агент свяжется с вами по конкурентоспособной цене на мировом рынке, и если вы примете наше предложение, наш агент предложит вам выполнить заказ.
2. dabuliu.ru как обеспечить SN74LS06NSR от первоначального производителя или уполномоченного агента?
У нас есть профессиональная и опытная команда по контролю качества, которая строго проверяет и проверяет SN74LS06NSR. Все поставщики должны пройти проверку нашей квалификации, прежде чем опубликовать свою продукцию dabuliu.ru, в том числе SN74LS06NSR; Мы больше заботимся о каналах и качестве продукции, чем любой другой клиент SN74LS06NSR. Мы строго соблюдаем проверку поставщиков, поэтому вы можете спокойно купить.
3. цена и инвентарные запасы показываются точно?
цена и запасы SN74LS06NSR частые колебания, которые невозможно своевременно обновить, будут регулярно обновляться в течение 24 часов. Кроме того, срок действия нашего предложения обычно истекает через пять дней.
4. принять какую форму платежа?
телеграфные переводы, PayPal, платежные чеки, микрописьма, кредитные карты, Western Union, MoneyGram и хостинг являются приемлемыми.
Некоторые формы оплаты заказа могут потребовать Комиссию.
5. как организовать перевозку?
Клиенты могут выбирать ведущие грузовые компании в отрасли, включая DHL, UPS, FedEx, TNT и Registered Mail. также обеспечивается страхование перевозки.
как только ваш заказ будет обработан, наш продавец направит вам электронное письмо, чтобы сообщить Вам состояние отгрузки и номер дорожки.
Подсказка: оператору может понадобиться 24 часа, чтобы показать информацию о дорожке. обычно курьеру требуется от 3 до 5 дней, а заказной почте - от 25 до 60 дней.
6. SN74LS06NSR какой процесс возвращения или замены?
все товары будут проходить доотгрузочные инспекции (ПСИ), которые будут выборочно отбираться из числа всех партий заказа для проведения системной проверки до их отгрузки. если у нас возникли проблемы с поставкой SN74LS06NSR, мы примем замену или возвращение SN74LS06NSR только в том случае, если выполнены все следующие условия:
(1)Мы признаем такие проблемы, как недостаточное количество товаров, ошибки в поставках и явные внешние недостатки (порча и ржавчина).
(2)Мы получили извещение об этих недостатках в течение 90 дней после поставки SN74LS06NSR.
(3)номер детали не используется, только в первоначальной упаковке.
два процесса возвращения продукции:
(1)сообщить нам через 90 дней
(2)получение разрешения на возвращение товара
7.как связаться с нами для получения технической поддержки, например, SN74LS06NSR диаграммы ступней трубы SN74LS06NSR таблицы данных?
если вам потребуется какое - либо послепродажное обслуживание, пожалуйста, свяжитесь с нами в любое время.
