Широтно-импульсная модуляция (PWM) - это универсальная техника, широко используемая в различных областях электроники и систем управления. PWM является эффективной стратегией управления мощностью электрических устройств, включая двигатели, светодиоды и другие исполнительные механизмы, изменяя ширину импульса в сигнале. Эта статья глубоко погружается в основы широты импульсов PWM, исследует его применение и демонстрирует, как его можно улучшить для лучшего управления в таких системах, как Arduino.

What is PWM?

Содержание

• Что такое ШИМ?
• Понимание широтно-импульсной модуляции
• Сигналы ШИМ и их применение
• ШИМ на Arduino и его управление
• Продвинутые концепции ШИМ
• Заключение
• Часто задаваемые вопросы

Что такое ШИМ?

Определение ШИМ

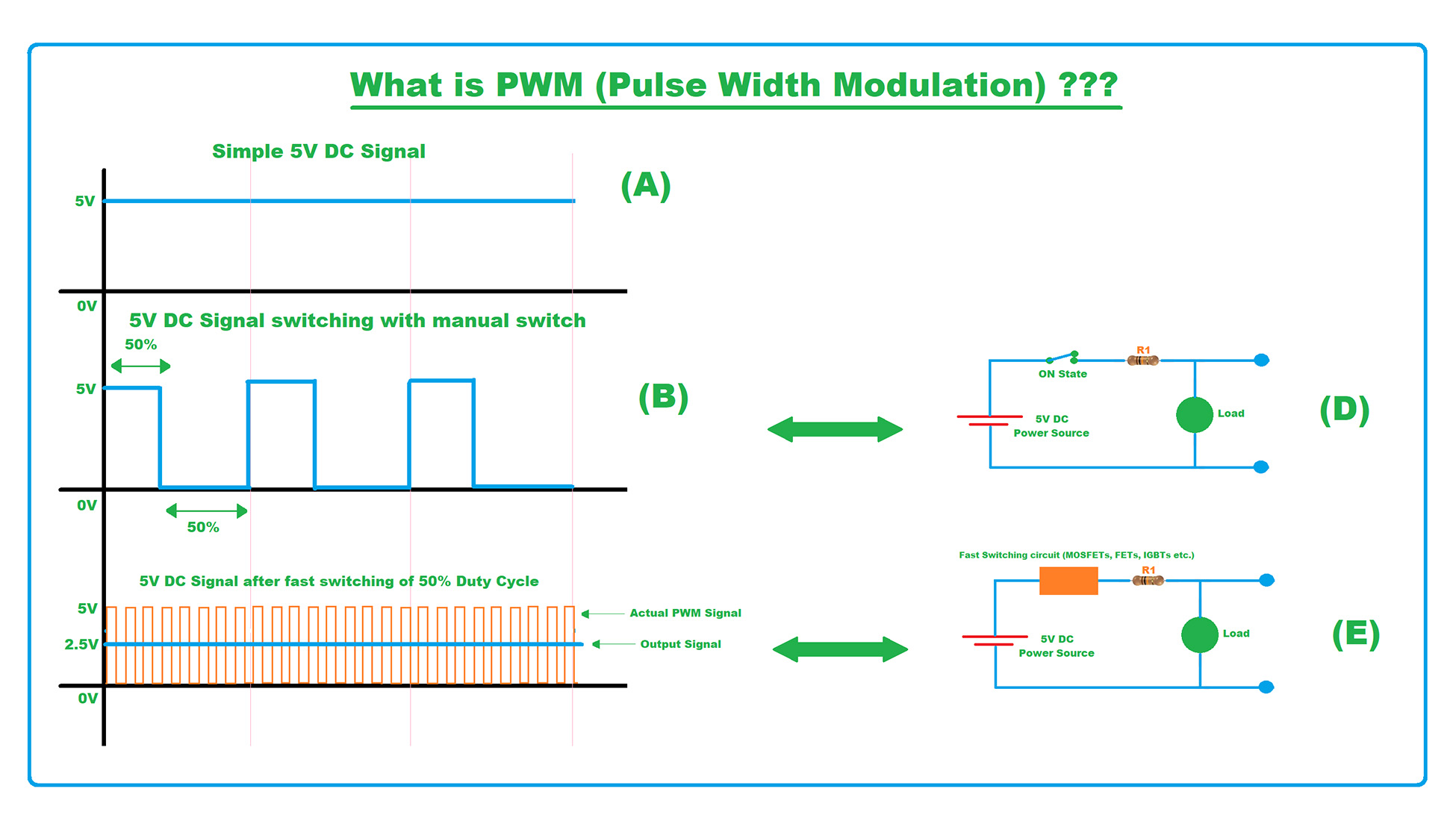

Широтно-импульсная модуляция (ШИМ) - это метод управления мощностью, подаваемой на нагрузку, без изменения напряжения или тока. Вместо изменения среднего напряжения, подаваемого на устройство, ШИМ изменяет рабочий цикл сигнала. Рабочий цикл - это процент времени, в течение которого сигнал находится в состоянии "вкл" в каждом цикле. Чем выше рабочий цикл, тем больше мощности подается на нагрузку, и наоборот.

Например, рабочий цикл ШИМ 50% означает, что сигнал включен половину времени и выключен другую половину. Если увеличить рабочий цикл до 75%, сигнал будет включен дольше в каждом цикле, что увеличит среднюю мощность, подаваемую на нагрузку.

ШИМ может использоваться во многих приложениях, от управления скоростью двигателей до затемнения светодиодов. Изменяя рабочий цикл, можно точно регулировать мощность, подаваемую на эти устройства.

Понимание широтно-импульсной модуляции

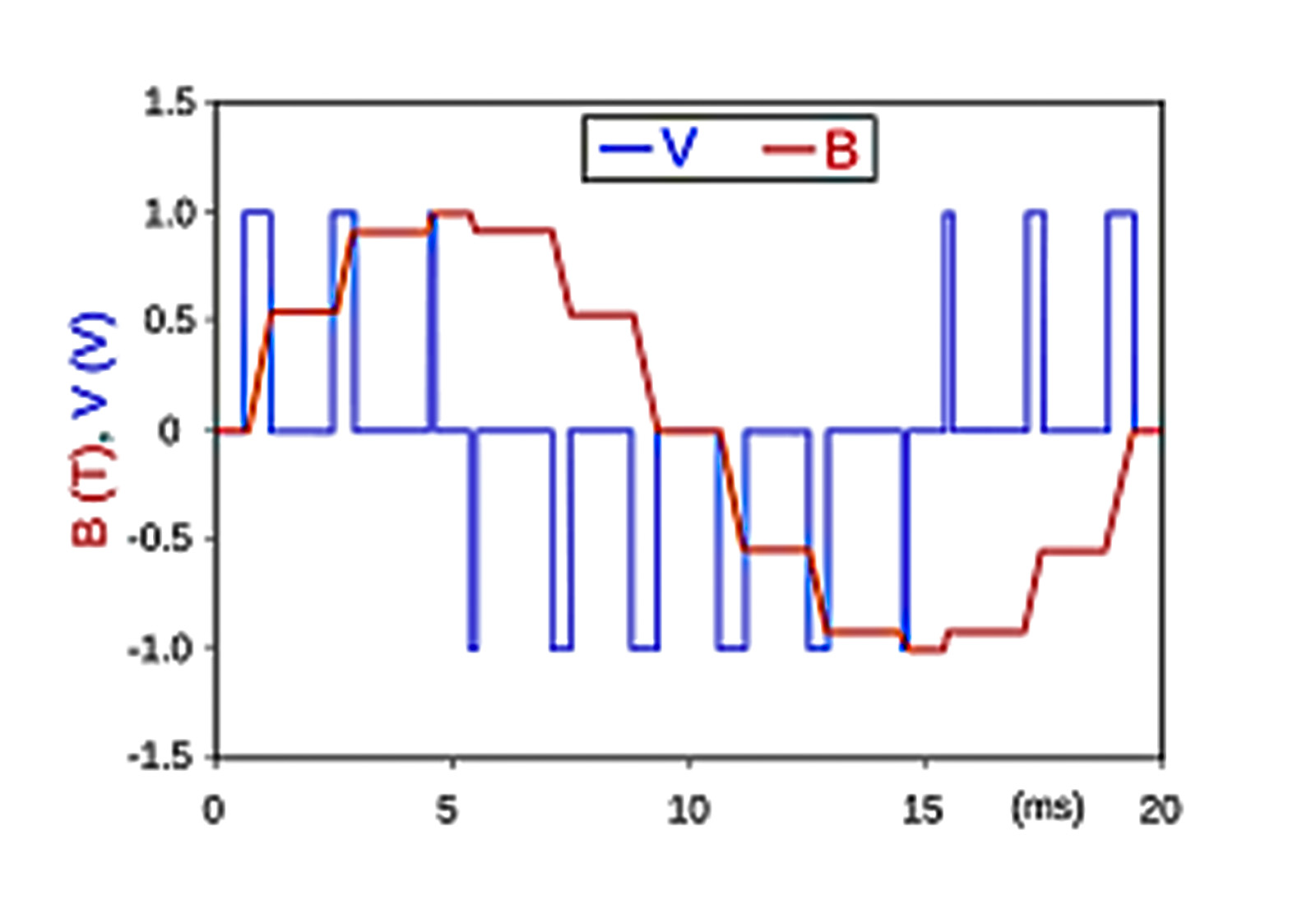

Широтно-импульсная модуляция: Объяснение

В ШИМ ширина каждого импульса в периодическом сигнале изменяется для кодирования информации или управления выходной мощностью. Термин "ширина" здесь означает, как долго импульс остается высоким в течение каждого периода. Период - это время от начала одного импульса до начала следующего. Чем больше ширина импульса, тем больше энергии или информации передается в каждом периоде.

Например, при управлении двигателем увеличение ширины импульса позволяет большему току протекать через двигатель, что приводит к увеличению скорости. Напротив, уменьшение ширины импульса снижает ток и замедляет двигатель.

Модуляция длительности импульса и модуляция импульсной волны

ШИМ тесно связан с другими методами модуляции, такими как модуляция длительности импульса (PDM) и модуляция импульсной волны. Эти варианты ШИМ регулируют различные аспекты импульса для достижения аналогичных результатов.

При модуляции длительности импульса изменяется продолжительность импульса при постоянной амплитуде. Основное различие в том, что PDM напрямую модулирует длину импульса для кодирования информации, тогда как ШИМ фокусируется на ширине и повторяемости импульсов. Модуляция импульсной волны относится к генерации серии импульсов, которые также могут иметь переменную ширину, в отличие от аналоговых сигналов.

Обе эти техники, как и ШИМ, используются в системах управления, телекоммуникациях и регулировании мощности.

Сигналы ШИМ и их применение

Характеристики сигналов широтно-импульсной модуляции

Широтно-импульсный сигнал характеризуется его частотой и рабочим циклом. Частота определяет, как часто сигнал повторяется в секунду, в то время как рабочий цикл определяет, сколько времени в каждом цикле сигнал находится в высоком состоянии. Эти два параметра непосредственно влияют на поведение нагрузки, такой как электрический двигатель или светодиод.

Например, сигнал ШИМ с частотой 1 кГц (1000 циклов в секунду) и рабочим циклом 20% означает, что сигнал остается высоким в течение 20% каждого цикла и низким в течение оставшихся 80%. Регулируя эти параметры, можно точно управлять подключенной нагрузкой.

Важность широты импульсов в системах управления

Сигнал широты импульсов имеет решающее значение при определении количества мощности, подаваемой на устройства в системах управления. Например, в цепи управления двигателем, чем шире импульс, тем больше энергии получает двигатель, что приводит к увеличению скорости вращения. Более узкие импульсы уменьшают подаваемую мощность, замедляя двигатель. Этот уровень контроля делает ШИМ незаменимым инструментом в приложениях, требующих точной настройки, таких как робототехника и аудиоусилители.

ШИМ также важен для повышения энергоэффективности. Поскольку энергия подается в импульсах, а не непрерывно, теряется меньше энергии в виде тепла, что особенно полезно в устройствах, работающих от батареи, или в системах, где необходимо минимизировать потребление энергии.

ШИМ на Arduino и его управление

Arduino и ШИМ

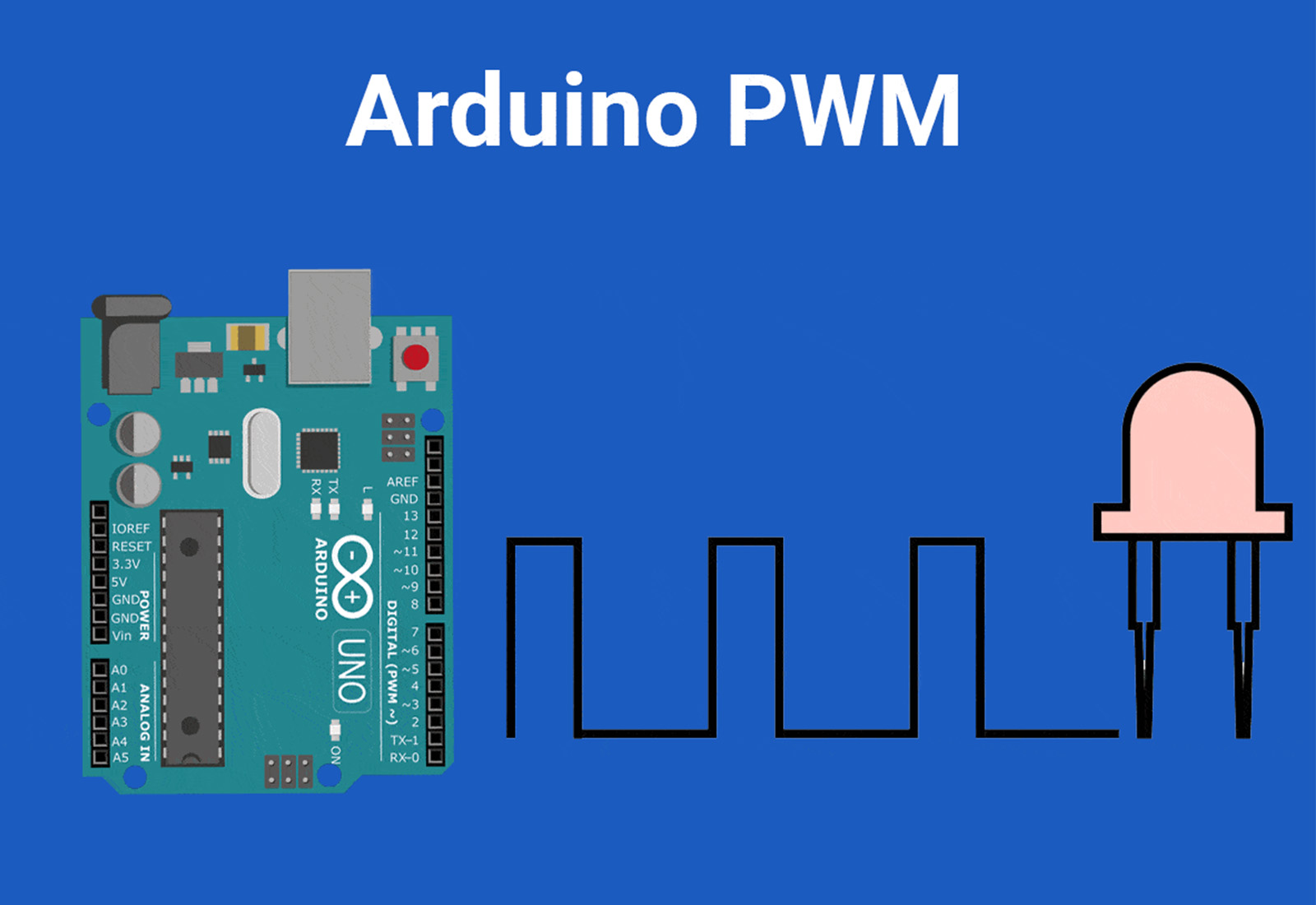

ШИМ широко используется в проектах на Arduino для управления сервоприводами, двигателями и светодиодами. С помощью широтно-импульсной модуляции Arduino вы можете изменять мощность, подаваемую на выходной пин, без необходимости в сложных схемах. Это особенно полезно в проектах для начинающих и образовательных проектах, где требуется точное управление.

Встроенная функциональность PWM на Arduino позволяет пользователям генерировать сигналы ШИМ на определенных пинах (обычно обозначенных символом "~" на плате). Изменяя рабочий цикл этих сигналов, можно управлять скоростью двигателя, яркостью светодиода или даже модулировать тон на звуковом сигнале.

Улучшение управления ШИМ на Arduino

При использовании широтно-импульсной модуляции Arduino можно улучшить управление, динамически изменяя рабочий цикл в вашем коде. Например, вы можете использовать потенциометр для изменения рабочего цикла сигнала ШИМ, который можно использовать для управления яркостью светодиода или скоростью двигателя в реальном времени.

Использование продвинутых методов, таких как PID (пропорционально-интегрально-дифференциальное управление), также может улучшить точность управления ШИМ в системах, требующих обратной связи, таких как балансировочные роботы или системы управления температурой.

Практические применения ШИМ с Arduino

Типичные проекты на Arduino с использованием ШИМ включают:

Модули ШИМ для расширения возможностей управления

В более сложных проектах может потребоваться увеличить количество доступных выходов ШИМ на вашем Arduino или аналогичной платформе. Здесь может быть полезен модуль ШИМ. Добавив внешние модули, вы можете значительно увеличить количество устройств, управляемых ШИМ, в вашей системе. Например, вы можете одновременно управлять большим количеством светодиодов, двигателей или других исполнительных механизмов, что даст вашему проекту больше гибкости и масштабируемости.

Продвинутые концепции ШИМ

Частота против рабочего цикла

В то время как рабочий цикл управляет количеством мощности, подаваемой на нагрузку, частота сигнала ШИМ также может оказывать значительное влияние. В таких приложениях, как управление двигателем, сигнал ШИМ с высокой частотой может обеспечить более плавную работу и меньший шум, тогда как низкие частоты могут вызвать гул или вибрацию двигателя.

При выборе частоты ШИМ учитывайте характеристики вашей нагрузки. Для светодиодов более высокая частота может предотвратить видимое мерцание. Для двигателей важно сбалансировать частоту, чтобы избежать проблем с резонансом.

Управление аналоговыми устройствами с помощью ШИМ

Несмотря на то, что ШИМ генерирует цифровой сигнал (включено или выключено), его можно использовать для управления аналоговыми устройствами. Это часто делается путем сглаживания сигнала ШИМ с помощью фильтра нижних частот. Отфильтрованный сигнал приближается к постоянному аналоговому напряжению, что делает его пригодным для таких приложений, как управление звуком, затемнение ламп накаливания или управление аналоговыми измерителями.

Заключение

Широтно-импульсная модуляция (ШИМ) является ключевой техникой для управления мощностью и сигналами в различных электронных приложениях. От простого затемнения светодиодов до сложных систем управления двигателями понимание и оптимизация управления ШИМ позволяет добиться точной и эффективной работы. Независимо от того, работаете ли вы с модуляцией длительности импульса, модуляцией импульсной волны или проектируете системы с сигналами широтно-импульсной модуляции, возможность манипулировать шириной импульса дает вам непревзойденный контроль над вашими устройствами.

С платформами, такими как Arduino, широтно-импульсная модуляция Arduino упрощает использование ШИМ в проектах. Независимо от того, управляете ли вы двигателями, светодиодами или сервоприводами, ШИМ позволяет точно настроить поведение ваших устройств с минимальными аппаратными затратами. Расширение ваших знаний о ШИМ и использование дополнительных модулей ШИМ может еще больше повысить сложность и функциональность вашего проекта.

Понимание определения ШИМ и его применения в различных системах управления позволяет вам полностью раскрыть потенциал этой универсальной техники модуляции.

Часто задаваемые вопросы

Почему "широта импульса ШИМ" часто ищется?

ШИМ широко используется для управления такими устройствами, как двигатели и светодиоды. По мере роста популярности DIY-электроники и проектов автоматизации все больше людей ищут способы оптимизации широты импульсов, что увеличивает количество поисковых запросов.

Почему у "управления ШИМ" высокий объем поиска?

Управление ШИМ важно для задач, таких как регулировка скорости двигателя и затемнение светодиодов. С ростом популярности таких платформ, как Arduino, интерес к обучению управлению ШИМ значительно вырос.

Почему выбор правильной частоты ШИМ для устранения мерцания светодиодов часто ищется?

Низкие частоты ШИМ вызывают видимое мерцание светодиодов. Многие пользователи ищут оптимальные настройки частоты, чтобы избежать этой проблемы.

Почему "широта импульсов ШИМ" часто ищется в контексте управления двигателем?

Широта импульсов ШИМ влияет на скорость вращения двигателя. Это важно в робототехнике и автоматизации, поэтому пользователи часто ищут информацию о том, как оптимизировать производительность двигателей.

Почему увеличился объем поиска по управлению ШИМ для Arduino?

Рост популярности Arduino привел к увеличению поисковых запросов по теме использования ШИМ для управления такими устройствами, как двигатели и светодиоды, в различных проектах.
