Карбид кремния (SiC) стал революционным материалом в полупроводниковой индустрии, обеспечивая более высокую эффективность и производительность в различных применениях. Эта статья исследует преимущества технологии SiC, ее применения и методы обработки, которые помогают улучшить производительность микросхем SiC.
What is the Future of Silicon Carbide Semiconductors - Microchip

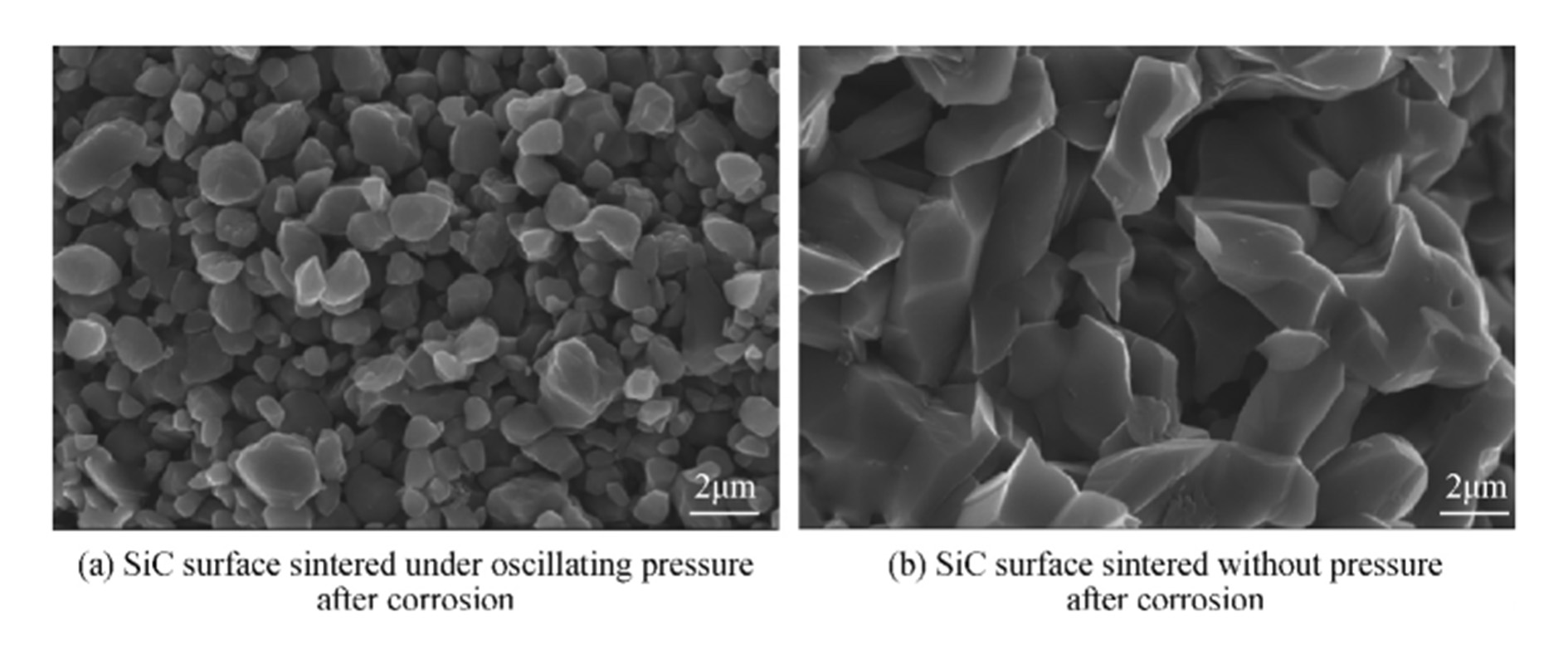

Карбид кремния - это соединение кремния и углерода, известное своей исключительной твердостью и теплопроводностью. В отличие от традиционных кремниевых полупроводников, SiC обладает более широким запрещенным диапазоном, что позволяет использовать его для повышения эффективности в преобразователях мощности.
Соединение SiC выделяется благодаря своей способности выдерживать более высокие напряжения и температуры по сравнению с кремнием. Эта характеристика особенно важна для таких применений, как электромобили, системы возобновляемой энергии и высокомощное промышленное оборудование.
Одним из главных преимуществ технологии SiC является ее эффективность в преобразовании энергии. Более широкий запрещенный диапазон SiC-полупроводников позволяет устройствам работать при более высоких температурах и напряжениях без потери производительности. Это приводит к снижению потерь энергии при преобразовании мощности, что делает SiC привлекательным решением для современных приложений.
Теплопроводность карбида кремния способствует эффективному отводу тепла, что делает его идеальным для высокомощных приложений. Это свойство помогает поддерживать надежность и долговечность устройств, что в конечном итоге снижает требования к охлаждению и повышает общую эффективность системы.
SiC-полупроводники могут работать при высоких напряжениях и частотах, что необходимо для таких применений, как приводы двигателей и инверторы питания. Эти возможности позволяют создавать более компактные и легкие системы, что особенно важно для электромобилей и авиации.
Основой любого устройства на основе SiC является пластина карбида кремния. Процесс создания этих пластин имеет решающее значение для получения высококачественных полупроводников. Такие методы, как сублимация и химическое осаждение из газовой фазы (CVD), часто используются для производства пластин SiC высокой чистоты.
Легирование SiC определенными элементами может улучшить его электрические свойства. Выбор легирующих материалов, таких как азот или алюминий, значительно влияет на производительность устройств SiC. Понимание подходящего элемента для легирования SiC является ключевым для настройки свойств полупроводника для конкретных применений.
После изготовления пластины проходят через процессы шлифовки и полировки для достижения необходимого качества поверхности. Использование карбида кремния в этих процессах позволяет эффективно удалять материал, сохраняя при этом точность пластин.
Современные исследования в области карбид-кремниевых полупроводников направлены на дальнейшее улучшение производительности устройств на основе SiC. Ожидается, что инновации в методах изготовления пластин и процессах легирования снизят затраты и повысят эффективность микросхем SiC.

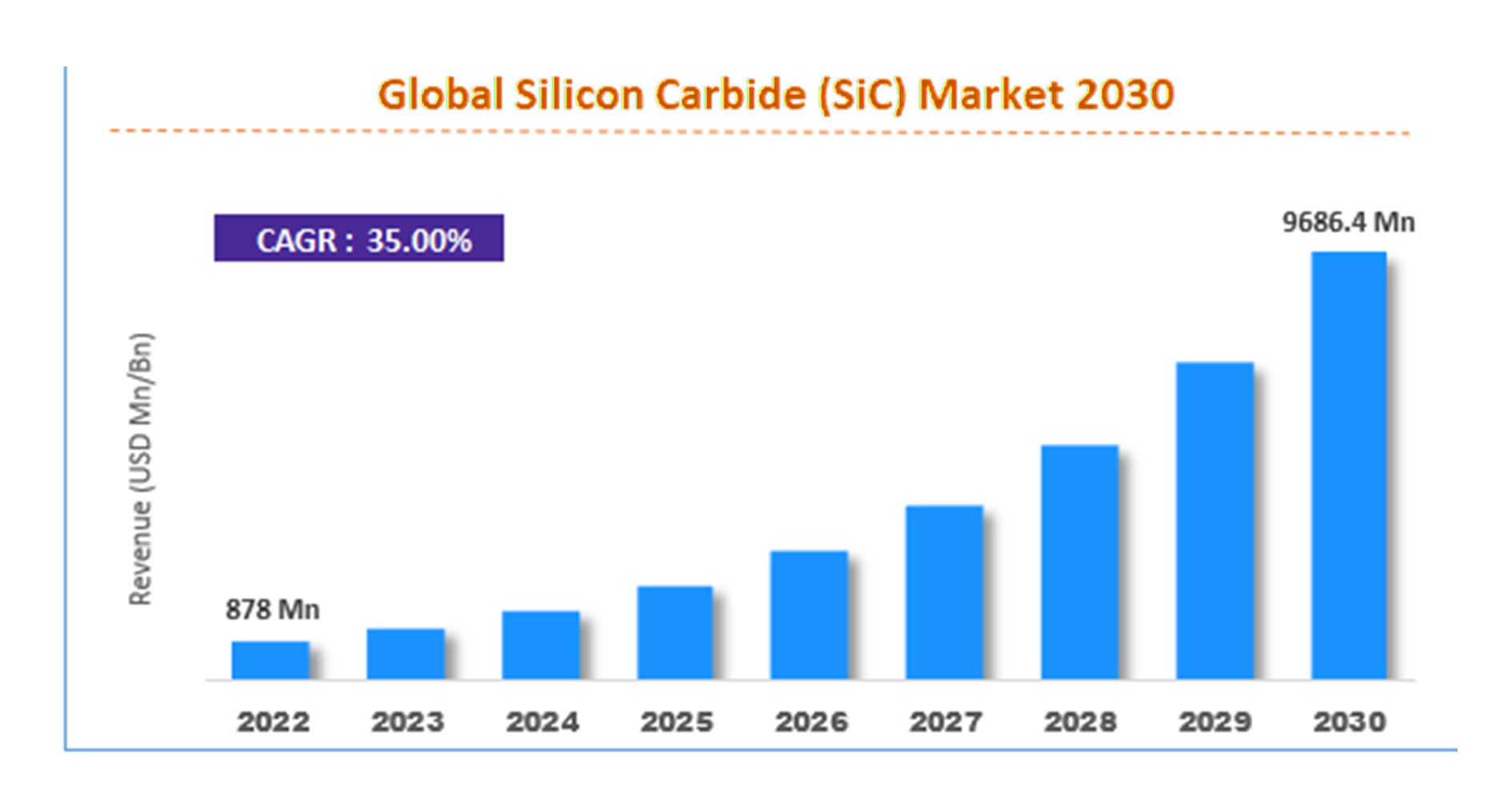

Рынок SiC готов к значительному росту в ближайшие годы, чему способствует растущий спрос на энергоэффективные решения. По мере того как промышленность движется к устойчивому развитию, технология SiC сыграет ключевую роль в переходе к более чистым энергетическим системам.
Карбид-кремниевые полупроводники представляют собой значительный прорыв в области силовой электроники, предлагая множество преимуществ, таких как повышение эффективности, улучшенное тепловое управление и высокая напряженческая способность. Благодаря продолжающимся исследованиям и разработкам, будущее технологии SiC выглядит многообещающе, прокладывая путь к более эффективным и устойчивым приложениям в различных отраслях. Конечной целью является использование уникальных свойств карбида кремния для удовлетворения растущего спроса на энергоэффективные решения по всему миру.
