Оксид галлия (Ga2O3) становится революционным материалом в полупроводниковой сфере. Благодаря своим уникальным свойствам и потенциальным приложениям, Ga2O3 открывает новые горизонты в электронике и фотонике. В этой статье рассматривается интересная ширина запрещенной зоны Ga2O3, его сравнение с другими полупроводниками и его будущее в различных приложениях.

Future of Semiconductors: Silicon Carbide & Gallium Nitride as Next-Gen Semiconductors

Содержание

• Что такое Ga2O3?
• Запрещённая зона Ga2O3
• Преимущества Ga2O3 как полупроводника
• Проблемы в развитии Ga2O3
• Применение Ga2O3
• Перспективы рынка
• Будущее Ga2O3
• Заключение
• Часто задаваемые вопросы

Что такое Ga2O3?

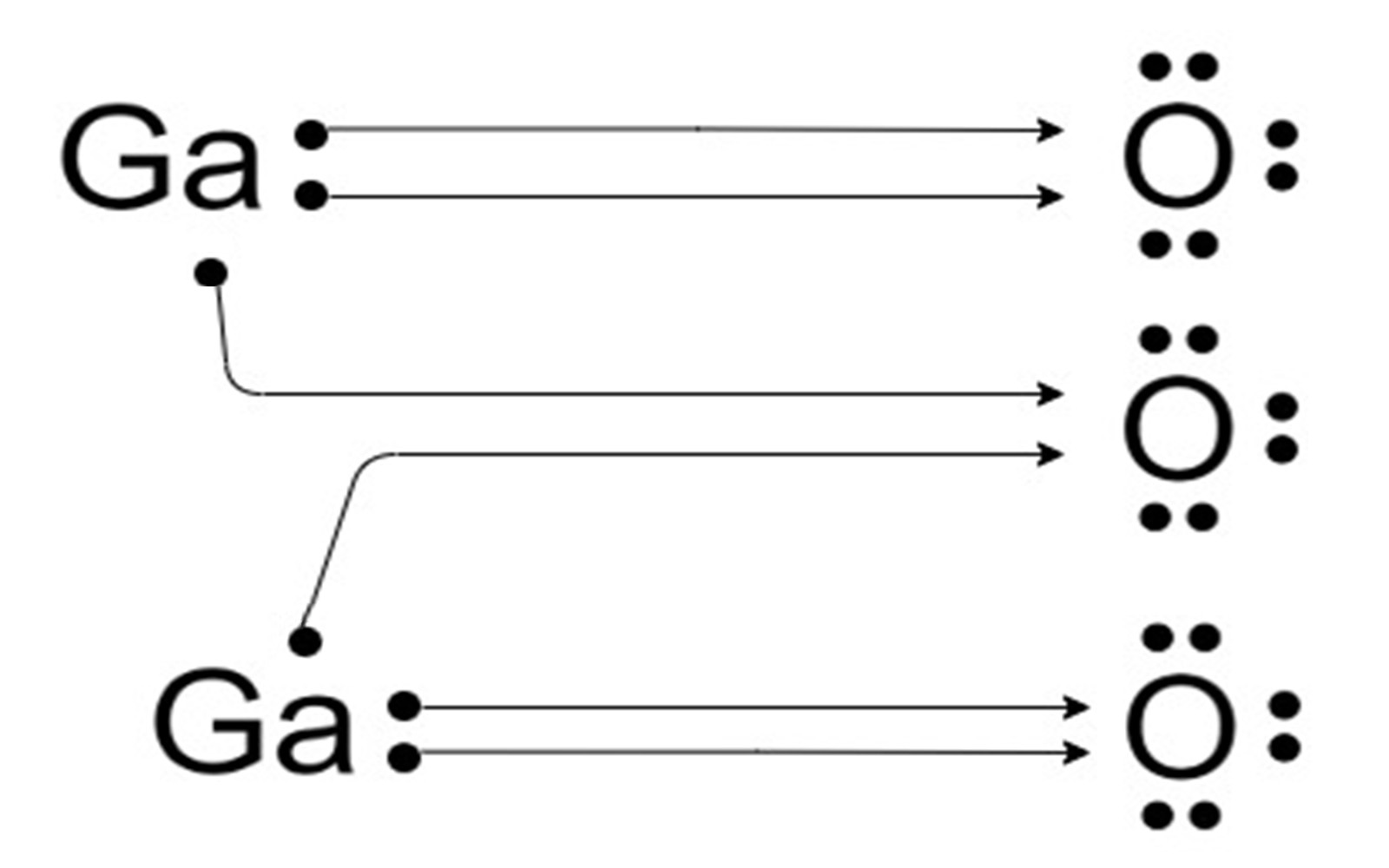

Оксид галлия представляет собой двукомпонентное соединение, состоящее из галлия и кислорода, часто встречающееся в линейной кристаллической форме. Он относится к семейству полупроводников на основе оксида галлия и привлекает внимание благодаря своим электрическим, тепловым и оптическим свойствам.

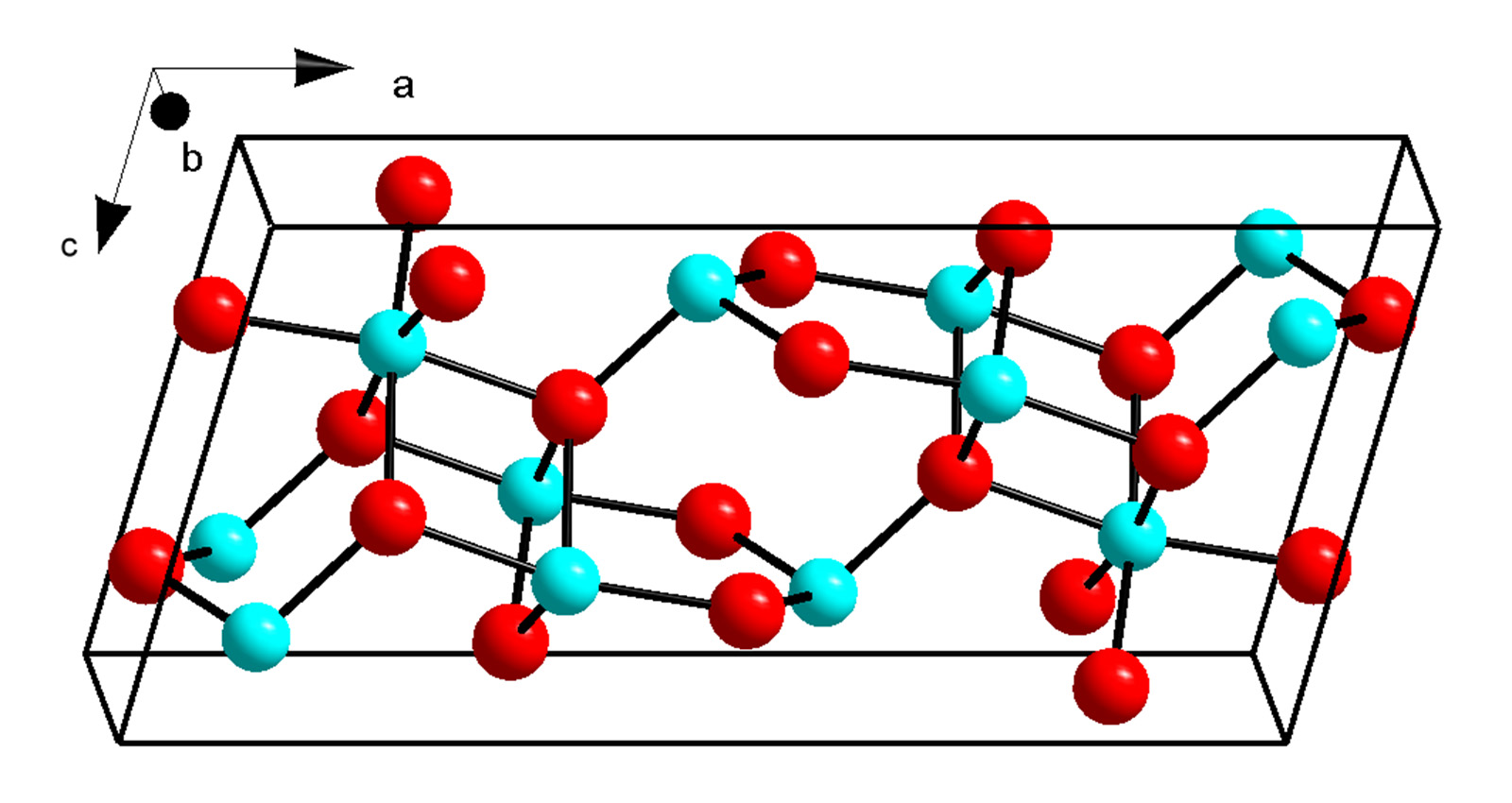

Кристаллическая структура Ga2O3

Почему запрещенная зона важна?

Запрещенная зона полупроводника является ключевым параметром, который определяет его электрическую проводимость и потенциальные применения. Это разница в энергии между валентной зоной и зоной проводимости. Широкая запрещенная зона, как правило, позволяет работать при более высоких температурах и напряжениях, что делает её подходящей для мощных приложений.

Запрещённая зона Ga2O3

Ga₂O₃ обладает сверхширокой запрещенной зоной примерно 4,8 эВ, что делает его одним из материалов с самой высокой шириной запрещенной зоны. Это позволяет эффективно работать в условиях высоких температур и высоких напряжений, что делает его незаменимым для энергетических устройств.

Сравнение запрещенных зон

Для сравнения, запрещённая зона GaN составляет около 3,4 эВ, а у SiC - около 3,3 эВ. В следующей таблице приведены ключевые характеристики Ga₂O₃ по сравнению с этими полупроводниками:

Преимущества Ga2O3 как полупроводника

Сверхширокая запрещённая зона

Ga2O3 относится к классу полупроводников со сверхширокой запрещённой зоной. Это означает, что он способен эффективно работать с высокоэнергетическими процессами, что делает его подходящим для различных применений в области энергетической электроники и оптоэлектроники. Сверхширокая запрещённая зона снижает утечку тока, повышая эффективность устройств, изготовленных из Ga2O3.

Высокое пробивное напряжение

Одной из выдающихся характеристик Ga2O3 является его высокое пробивное напряжение. Эта характеристика особенно важна для энергетических устройств, позволяя им работать в экстремальных условиях без отказов. Устройства на основе Ga2O3 могут выдерживать высокие напряжения и токи, что делает их идеальными для применения в инверторах и преобразователях.

Термостабильность

Ga2O3 демонстрирует отличную термостабильность, что позволяет устройствам работать эффективно в условиях высоких температур. Это свойство делает Ga2O3 привлекательным для применения в автомобильной, авиационной и промышленной отраслях, где управление теплом играет ключевую роль.

Проблемы в развитии Ga2O3

Р-тип Ga2O3

Несмотря на множество преимуществ, одна из проблем заключается в достижении p-типа Ga2O3. Большинство современных исследований сосредоточены на n-типе Ga2O3, что приводит к отсутствию методов легирования для p-типа. Способность производить p-тип Ga2O3 имеет решающее значение для разработки эффективных биполярных устройств и других приложений, требующих p-n переходов.

Качество материала и управление дефектами

Еще одна проблема заключается в качестве материала Ga2O3. Дефекты в кристаллической структуре могут значительно повлиять на электрические свойства полупроводников Ga2O3. Исследователи активно изучают методы улучшения процессов роста и производства кристаллов для повышения качества материала.

Применение Ga2O3

Применение полупроводников с широкой запрещённой зоной

Ga2O3 готов совершить революцию в различных областях благодаря своим уникальным свойствам:

Перспективы рынка

Мировой спрос на высокоэффективные полупроводники растет, что обусловлено увеличением использования электромобилей, возобновляемой энергии и передовых электронных систем. Ga₂O₃, обладающий уникальными характеристиками, хорошо позиционирован для того, чтобы занять значительную долю этого рынка. Вот прогноз рынка, демонстрирующий быстрый рост рынка полупроводников Ga₂O₃ в ближайшие годы:

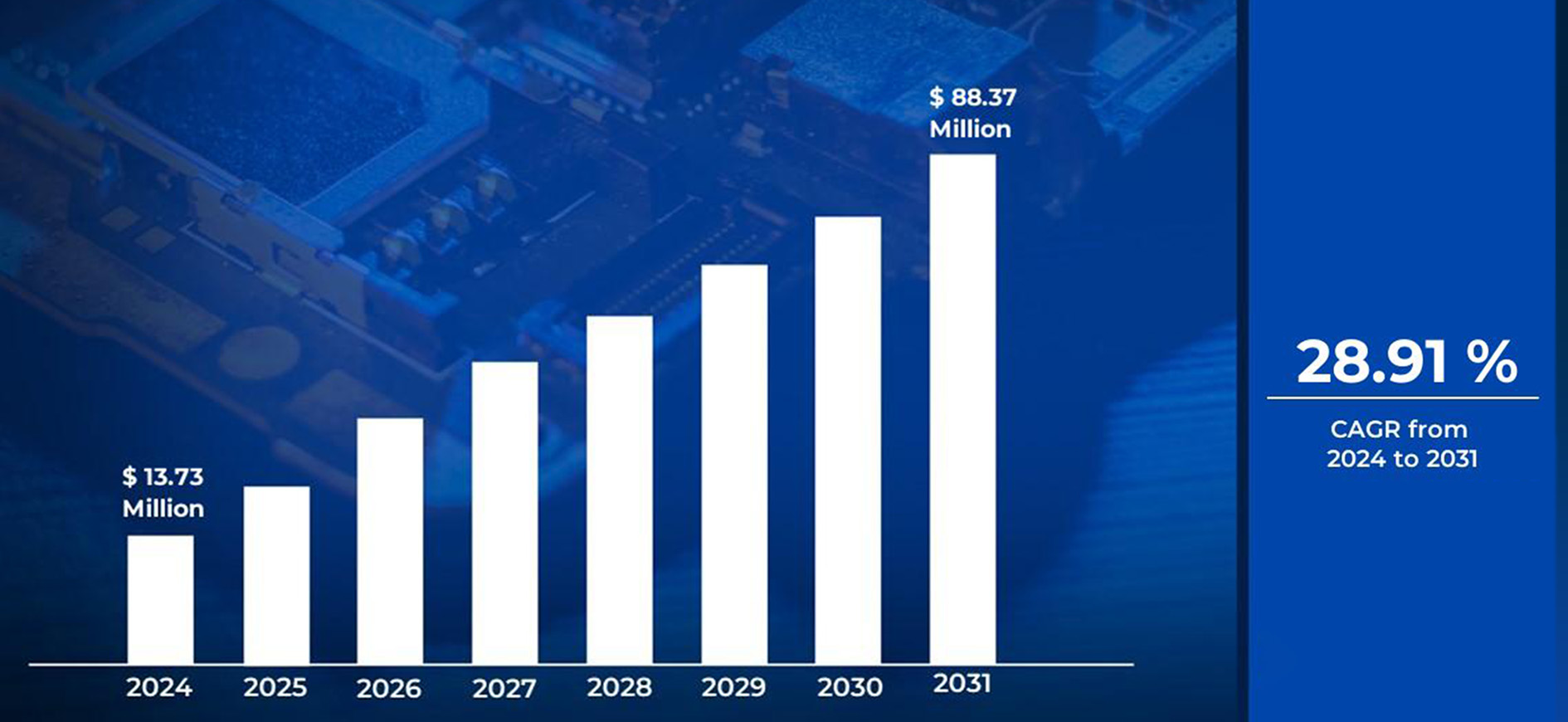

Рост рынка Ga₂O₃

Как показано на графике, ожидается, что рынок полупроводников Ga₂O₃ будет расти с впечатляющим среднегодовым темпом роста (CAGR) в 28,91% в период с 2024 по 2031 год, достигнув рыночного объема в $88,37 млн к 2031 году. Этот рост обусловлен увеличением спроса на устройства с высокой мощностью, энергоэффективное оборудование и уникальной способностью Ga₂O₃ работать в экстремальных условиях.

Будущее Ga2O3

Исследования и разработки

Текущие исследования направлены на решение проблем, таких как легирование p-типа и улучшение качества кристаллов. Достижения в технике легирования, росте кристаллов и методах производства откроют новые возможности для использования Ga₂O₃ в различных коммерческих приложениях. После преодоления этих препятствий Ga₂O₃ может быть широко использован в массовых полупроводниковых устройствах.

Коммерческие применения

По мере того, как такие отрасли, как автомобилестроение, авиация и возобновляемая энергия, ищут более эффективные решения для высокомощных устройств, Ga₂O₃ находится в отличной позиции, чтобы стать ключевым игроком. Его способность работать в экстремальных условиях делает его идеальным для высоковольтных и высокотемпературных приложений, а рынок ожидает стремительный рост по мере того, как всё больше отраслей внедряют решения на основе Ga₂O₃.

Заключение

Ga2O3 находится на переднем крае полупроводниковых технологий, открывая новые возможности благодаря своей сверхширокой запрещённой зоне и уникальным свойствам. По мере того, как исследования продвигаются вперёд и проблемы решаются, Ga2O3 готов стать ключевым игроком в полупроводниковой индустрии, особенно в областях, требующих высокой эффективности и производительности.

Будущее Ga2O3 выглядит многообещающе, с потенциалом революционизировать различные отрасли и применения. По мере того как мы продолжаем исследовать и раскрывать загадки Ga2O3, он может привести к трансформационным достижениям в мире электроники и за его пределами.

Часто задаваемые вопросы

Каковы основные применения полупроводников Ga2O3?

Ga2O3 используется в энергетических устройствах, оптоэлектронике, высокотемпературных устройствах и радиочастотных/микроволновых приложениях.

Насколько широка запрещённая зона Ga2O3 и почему это важно?

Запрещённая зона Ga2O3 составляет около 4,8 эВ, что позволяет эффективно работать в условиях высоких температур и высоких напряжений.

Какие преимущества имеет Ga2O3 по сравнению с GaN и SiC?

Запрещённая зона Ga2O3 в 4,8 эВ обеспечивает более высокую плотность тока и поддержку напряжения по сравнению с GaN (3,4 эВ) и SiC (3,3 эВ).

Каков прогноз рынка для Ga2O3?

Ожидается, что рынок Ga2O3 будет расти со среднегодовым темпом роста (CAGR) 28,91% с 2024 по 2031 год, что обусловлено спросом на электромобили и возобновляемую энергию.

Каковы основные проблемы для полупроводников Ga2O3?

Ключевые проблемы включают достижение легирования p-типа и управление качеством материала.
