Кристаллические осцилляторы управления являются неотъемлемыми компонентами в широком спектре электронных устройств, от простых наручных часов до высокотехнологичных систем связи. Эти осцилляторы помогают поддерживать точные частоты, которые необходимы для хронометрирования, генерации сигналов и синхронизации. Точность и надежность кристаллических осцилляторов сделали их идеальным решением для множества приложений, особенно там, где точность времени имеет решающее значение.

Crystal Oscillator explained in 66 Seconds

Содержание

• Что такое осциллятор?
• Кристаллические осцилляторы: основа точности
• Ключевые параметры кристаллических осцилляторов
• Применение кристаллических осцилляторов
• РЧ осцилляторы и их роль
• Типы кристаллических осцилляторов
• Соображения при проектировании кристаллических осцилляторов
• Достижения в области кристаллических осцилляторов
• Технические характеристики кристаллических осцилляторов
• Заключение
• Часто задаваемые вопросы

Что такое осциллятор?

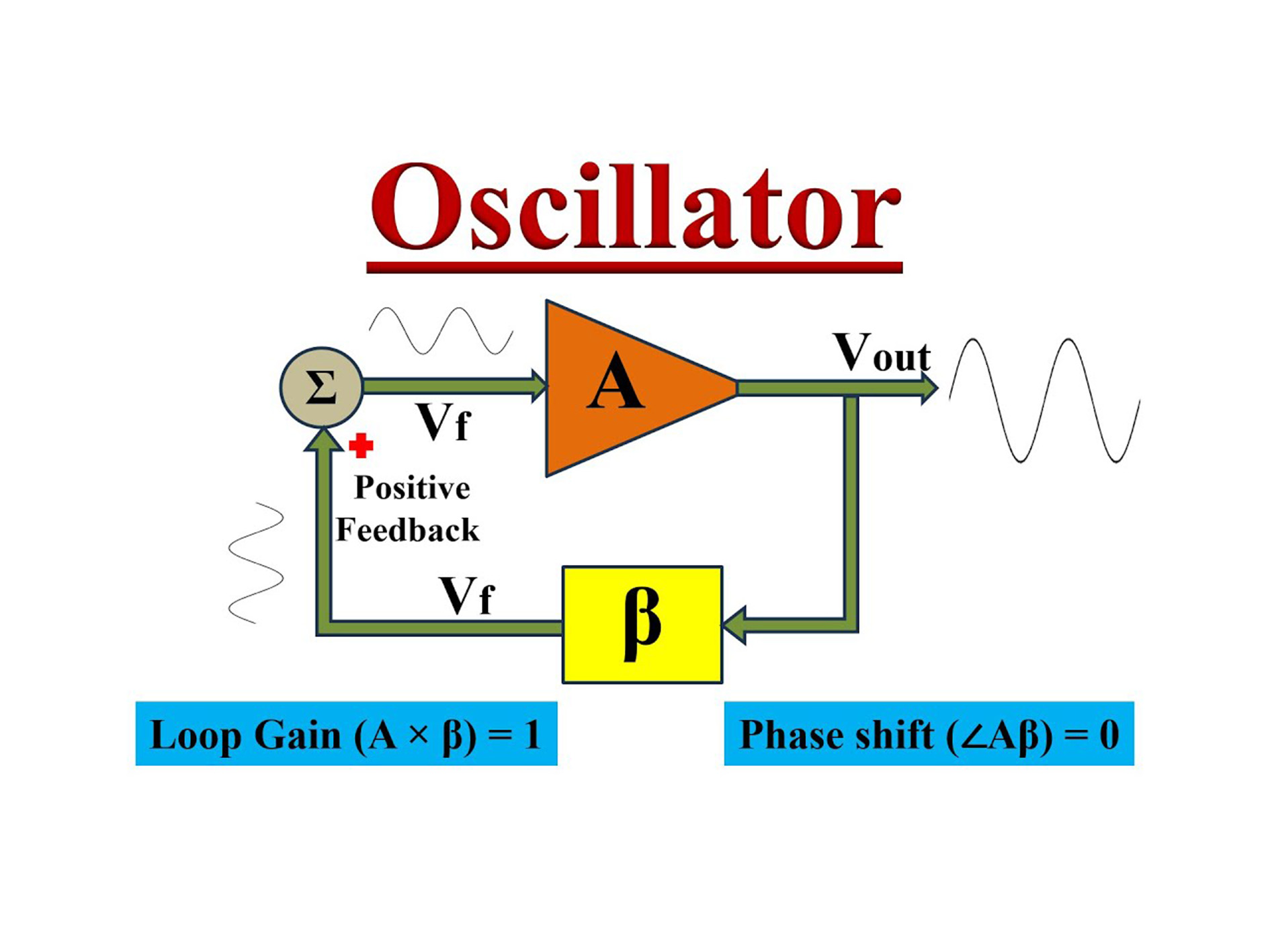

Осциллятор - это электронная схема, которая создает непрерывную, повторяющуюся волну без какого-либо внешнего входа. Волна может быть в виде синусоидальных, прямоугольных или треугольных волн в зависимости от конструкции и применения осциллятора. Эти схемы важны для приложений, где требуются надежные сигналы синхронизации, такие как часы, радио и компьютеры.

Основной принцип осцилляции

Осцилляторы работают, создавая периодические колебания напряжения или тока. Эти изменения контролируются входными цепями, где выход осциллятора возвращается на его вход, поддерживая колебательный процесс. Точный характер колебаний зависит от компонентов, использованных в цепи, таких как резисторы, конденсаторы и индуктивности.

Для более стабильных и точных колебаний, особенно на высоких частотах, часто используются кристаллические осцилляторы. Это приводит к введению кварцевого кристалла, который значительно улучшает стабильность частоты.

Кристаллические осцилляторы: основа точности

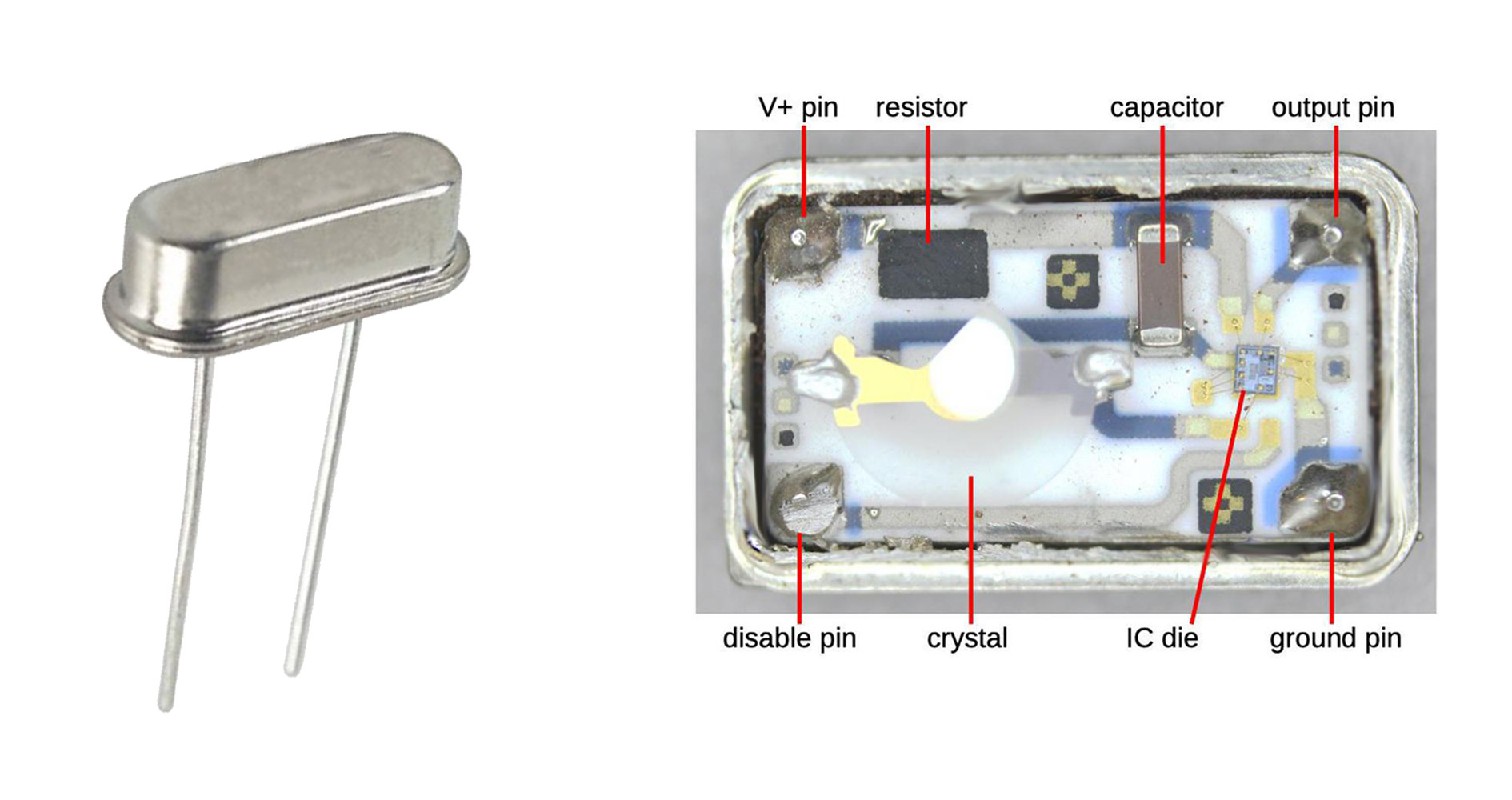

Что такое кристаллический осциллятор?

Кристаллический осциллятор - это тип электронного осциллятора, который использует механический резонанс вибрирующего кристалла для создания электрического сигнала с высокой точностью частоты. Эта частота называется кристаллической частотой, и наиболее часто для этой цели используется кварц. Кварц, природный минерал, обладает пьезоэлектрическими свойствами, что делает его идеальным для управления частотой в электронных цепях.

Как работает кварцевый кристаллический осциллятор?

Принцип работы кварцевого осциллятора основан на пьезоэлектрическом эффекте. Когда на кварцевый кристалл подается напряжение, он слегка искажается и начинает вибрировать на определенной резонансной частоте. С другой стороны, когда кристалл вибрирует, он генерирует электрический сигнал. Это двустороннее взаимодействие между механической деформацией и электрической энергией позволяет использовать кварцевые кристаллы в качестве осцилляторов.

Частота кварцевых осцилляторов определяется размерами и углом среза кристалла. Кварцевые кристаллы могут колебаться на широком диапазоне частот, но частота кристаллического осциллятора обычно выбирается в зависимости от требований приложения.

Ключевые параметры кристаллических осцилляторов

Точность и стабильность

Одним из главных преимуществ кристаллических осцилляторов является их превосходная точность и стабильность по сравнению с другими типами осцилляторов. Частота кварцевого кристалла может быть очень точно контролируема, часто с точностью до нескольких частей на миллион (ppm). Это делает кристаллические осцилляторы незаменимыми в системах, где даже малейшее отклонение частоты может привести к ошибкам или сбоям.

Влияние температуры

Температура - один из факторов, влияющих на точность кристаллического осциллятора. При изменении температуры физические свойства кварцевого кристалла изменяются, что приводит к небольшим сдвигам его резонансной частоты. Для компенсации этого используются осцилляторы с температурной компенсацией (TCXO) и осцилляторы с печным управлением (OCXO) в приложениях, где температурная стабильность критична.

Применение кристаллических осцилляторов

Устройства для измерения времени

Одним из наиболее распространенных применений кристаллических осцилляторов являются устройства для измерения времени, такие как часы. В этих устройствах кварцевый осциллятор используется для поддержания точности времени. Например, в кварцевых часах частота осциллятора обычно установлена на уровне 32 768 Гц, что при делении на нужное количество дает стабильный сигнал, который генерирует одну секунду.

Системы связи

Кристаллические осцилляторы также играют важную роль в системах связи. Например, радиочастотные осцилляторы (РЧ осцилляторы) полагаются на кварцевые кристаллы для генерации стабильных сигналов высокой частоты. Эти осцилляторы используются в радиоприемниках, телевизорах и мобильных системах связи, где точная генерация сигнала и синхронизация имеют ключевое значение для передачи данных.

Компьютерные системы

В компьютерах и микроконтроллерах кристаллические осцилляторы используются для генерации тактовых сигналов. Эти тактовые сигналы синхронизируют работу центрального процессора и других компонентов, обеспечивая эффективную и точную обработку данных. В этом случае частота колебаний имеет важное значение для определения общей скорости и производительности системы.

РЧ осцилляторы и их роль

Высокая частота осцилляций часто требуется в радиочастотных (РЧ) приложениях. Радиочастотные колебания необходимы для создания сигналов на определенных частотах, используемых для передачи и приема радиоволн. Кварцевые осцилляторы предпочтительны в этих системах, так как они обеспечивают стабильность сигнала и удержание его в пределах допустимого частотного диапазона, что важно для надежной связи.

Типы кристаллических осцилляторов

Простые кристаллические осцилляторы

Эти осцилляторы используют простую схему для генерации стабильных частот с использованием кварцевого кристалла. Они обычно применяются в устройствах для измерения времени и генерации низкочастотных сигналов. Стабильность и точность этих осцилляторов часто достаточны для многих повседневных применений, но они могут быть не пригодны для условий с большими температурными колебаниями.

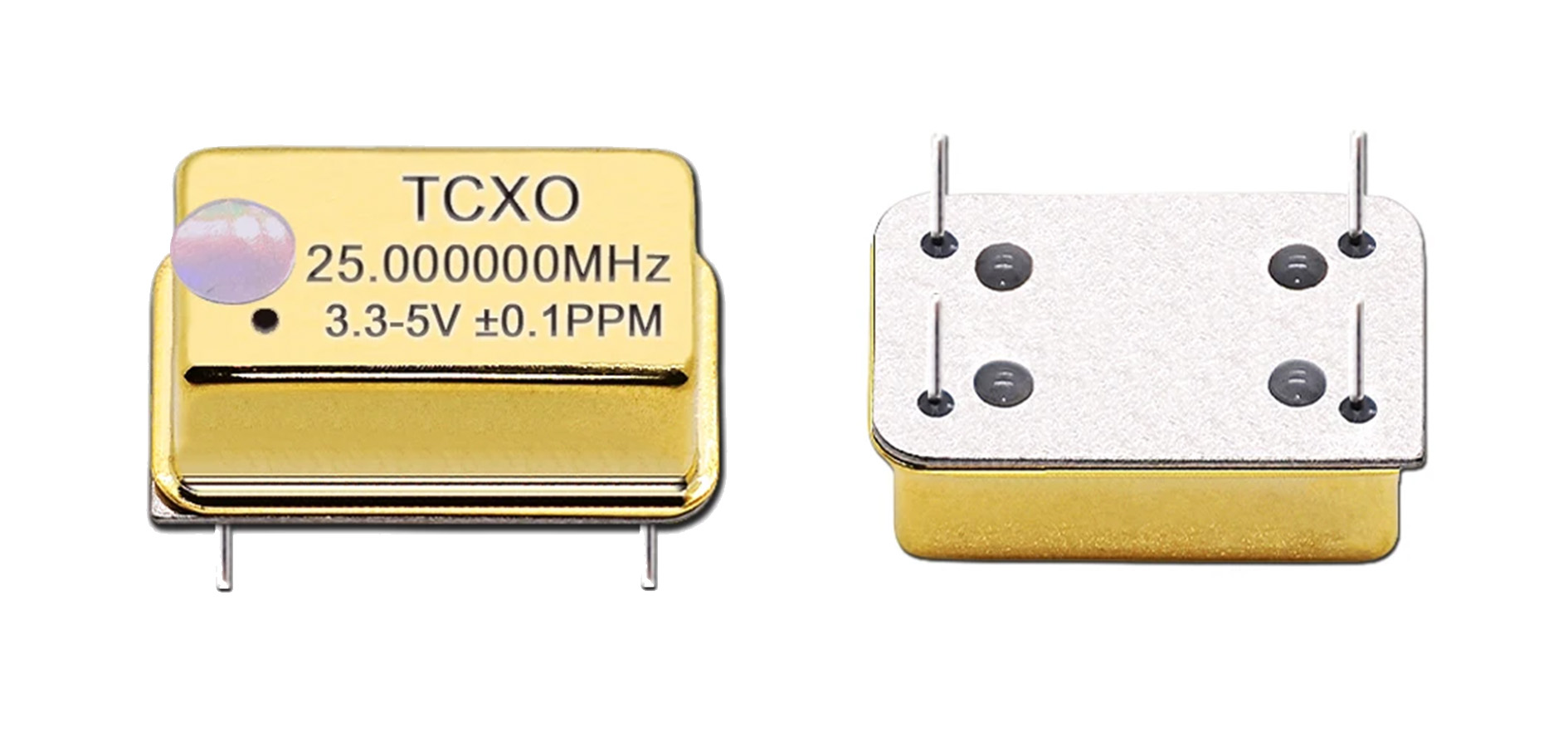

Температурно-компенсированные кристаллические осцилляторы (TCXO)

В приложениях, где ожидаются колебания температуры, используются TCXO для компенсации изменений частоты кварцевых кристаллов, вызванных температурными колебаниями. Эти осцилляторы поддерживают стабильную частоту в широком диапазоне температур, что делает их идеальными для внешних или промышленных применений.

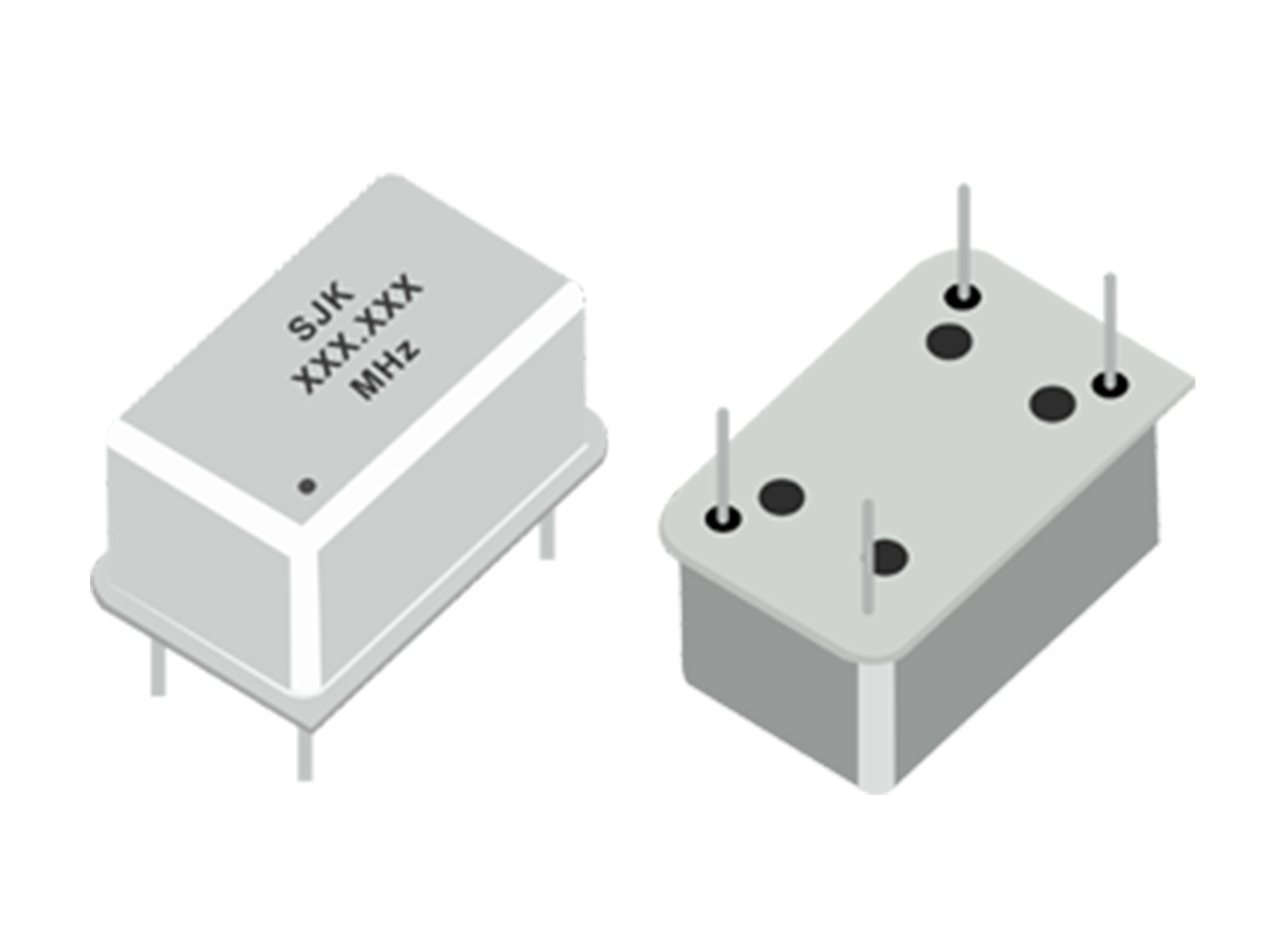

Кристаллические осцилляторы с печным управлением (OCXO)

Для высокой точности используются OCXO. В этой конструкции кварцевый кристалл помещается в печь с контролируемой температурой, чтобы поддерживать его на постоянной температуре. Устранив влияние температурных изменений, осциллятор может поддерживать чрезвычайно стабильную частоту, с отклонениями до 0,01 ppm. Эти осцилляторы применяются в высокоточных устройствах, таких как системы GPS и телекоммуникационная инфраструктура.

Соображения при проектировании кристаллических осцилляторов

Нагрузочная емкость

Нагрузочная емкость - это ключевой фактор, определяющий частоту кристаллического осциллятора. Эта емкость - это суммарная эффективная емкость, воспринимаемая кристаллом в цепи. Инженеры должны тщательно рассчитывать и подбирать подходящие конденсаторы, чтобы осциллятор работал на правильной частоте.

Уровень управления

Уровень управления относится к количеству энергии, подаваемой на кристалл. Избыточный уровень управления может привести к деградации кристалла со временем, а недостаточный - к нестабильным колебаниям. Поддержание правильного уровня управления обеспечивает надежную работу кристаллической схемы осциллятора.

Достижения в области кристаллических осцилляторов

С развитием технологий возрастают и возможности кристаллических осцилляторов. Сегодня существуют миниатюрные осцилляторы с поверхностным монтажом, которые обеспечивают точное время в компактных устройствах, таких как смартфоны, носимые устройства и датчики IoT. Кроме того, прогресс в материалах и производственных процессах привел к созданию осцилляторов, которые могут работать на еще более высоких частотах, сохраняя отличную стабильность и низкое энергопотребление.

Технические характеристики кристаллических осцилляторов

Заключение

Кристаллические осцилляторы управления играют важную роль в современной электронике, обеспечивая точное время и управление частотой в широком спектре приложений. Будь то радиочастотный осциллятор в системах связи или кристаллический осциллятор в наручных часах, частота кварцевого кристалла обеспечивает непревзойденную точность и стабильность.

Используя пьезоэлектрические свойства кварца, эти осцилляторы могут поддерживать надежные и стабильные сигналы в ситуациях, где важны время и синхронизация. По мере того, как технологии продолжают развиваться, спрос на еще более точные и компактные кристаллические осцилляторы будет только расти, укрепляя их место в мире электроники.

Часто задаваемые вопросы

Почему "кристаллический осциллятор управления" набирает популярность?

Растущий спрос на точность в электронике, особенно в телекоммуникациях, IoT и высокоскоростной передаче данных, приводит к интересу к стабильным и точным кристаллическим осцилляторам.

Почему частоты осцилляторов вызывают внимание?

Увеличение использования в беспроводной связи и обработке сигналов, особенно в РЧ приложениях, привело к большему числу запросов на точное управление частотой.

Как потребительская электроника повлияла на поиски кристаллических осцилляторов?

Широкое использование в смартфонах, ноутбуках и носимых устройствах, а также потребность в миниатюрных и энергоэффективных осцилляторах стимулируют интерес к поисковым запросам.

Новые технологии способствуют росту поисков "кристаллического осциллятора управления"?

Да, такие достижения, как MEMS-осцилляторы, которые предлагают улучшенные размеры и производительность, привлекают больше внимания инженеров и дизайнеров.

Почему температурная стабильность важна для частот осцилляторов?

Отрасли, требующие высокой точности, ищут осцилляторы с температурной стабильностью, такие как TCXO и OCXO, что увеличивает интерес к характеристикам, связанным с температурой.
